내부 떠있는 지붕 (IFR): 2026 엔지니어링 가이드

현대 석유화학 및 에너지 저장 산업에서는 휘발성 유기 화합물(VOC)을 관리하고 운영 안전을 보장하는 것이 무엇보다 중요합니다. 그만큼내부 플로팅 루프(IFR)고정 지붕 저장 탱크의 증발 손실을 최소화하기 위한 업계 표준 솔루션이 되었습니다. IFR은 액체 레벨에 따라 상승 및 하강하는 물리적 장벽을 생성함으로써 증기 형성을 효과적으로 억제하고 환경 규정 준수를 보장합니다.

이 가이드는 IFR 설계, 기능 및 2026년 인프라 관리에서 제공하는 전략적 이점에 대한 포괄적인 기술 개요를 제공합니다.

내부 플로팅 루프(IFR)는 직접 접촉 원리로 작동합니다. 액체와 지붕 사이에 큰 "증기 공간"(얼리지)을 남겨 증기가 축적되는 표준 고정 지붕 탱크와 달리 IFR은 액체 표면에 직접 위치합니다.

• 부력에 의한 작동:탱크의 액체 수위가 올라가거나 내려감에 따라 플로팅 루프가 동시에 움직입니다. 이는 외부 전원이 필요하지 않고 구조용 폰툰의 부력에 의해서만 안내되는 공학적 뗏목처럼 작동합니다.
• 증기 공간 제거:지붕은 액체 표면과 거의 연속적인 접촉을 유지함으로써 액체가 기체 상태로 증발하는 것을 방지합니다. 이는 저장 탱크에서 "작업 손실"의 주요 원인입니다.
• 림 씰 무결성:플로팅 루프 가장자리와 탱크 쉘 사이에 작은 간격이 있기 때문에 고성능림 씰 시스템설치되어 있습니다. 이 씰은 틈을 연결하여 증기의 탈출을 차단하는 동시에 지붕이 탱크 벽을 따라 부드럽게 미끄러지도록 합니다.

엔지니어링 관리자와 시설 운영자는 수익과 환경 영향에 대한 측정 가능한 영향을 고려하여 IFR의 우선순위를 정합니다.

• VOC 배출 감소:연구에 따르면 IFR은 다음과 같이 증발 손실을 줄일 수 있습니다.최대 95~98%전통적인 고정 지붕 설계와 비교하여 엄격한 공기 질 및 환경 규정을 충족하는 데 필수적입니다.

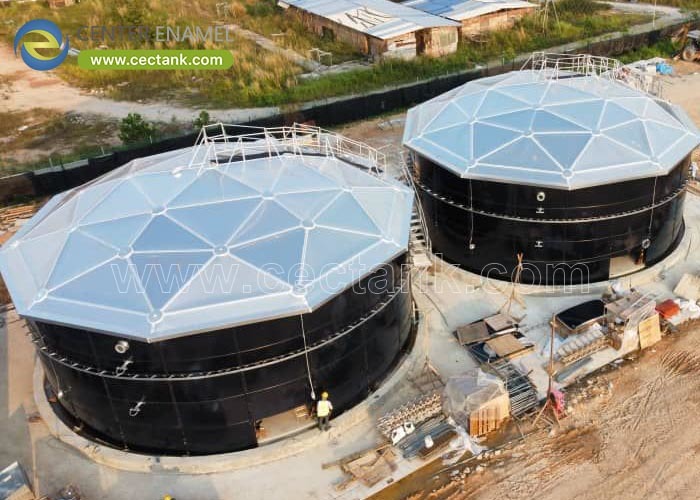

• 환경 보호:영구 고정 지붕(알루미늄 측지 돔과 같은) 내부에 부유 지붕을 수용함으로써 데크가 비, 눈, 바람으로부터 보호됩니다. 이를 통해 외부 부동 지붕(EFR) 설계에 필요한 복잡하고 유지 관리가 많이 필요한 지붕 배수 장치가 필요하지 않습니다.
• 안전 및 화재 완화:IFR은 탱크 상부 공간의 폭발성 증기-공기 혼합물을 제거하여 발화 위험을 크게 줄입니다.
• 운영 비용 절감:증발이 적다는 것은 대기로 손실되는 제품이 적다는 것을 의미하며, 특히 제트 연료나 화학 용제와 같은 고가치 정제 제품을 저장할 때 재고 가치를 보호합니다.

올바른 저장 구성을 선택할 때 두 가지 기본 플로팅 루프 유형을 구별하는 것이 중요합니다.

IFR의 구축 및 유지 관리는 국제 표준에 따라 관리됩니다.API 650(부록 H). 규정 준수는 다음을 보장합니다.

• 씰 갭 표준:비산 배출을 방지하려면 씰과 탱크 쉘 사이의 특정 간격 공차를 유지하도록 설계해야 합니다.
• 구조적 무결성:지붕은 부력 안정성을 손상시키지 않으면서 자체 중량, 잠재적인 눈 하중(고정 지붕이 파손된 경우) 및 국부적인 작동 하중을 지탱해야 합니다.
• 정적 제어:모든 IFR 시스템에는 지붕과 탱크 외피 사이의 전기적 연속성을 유지하고 정전기 축적을 방지하기 위한 접지 션트가 포함되어야 합니다.

Q: 기존 고정 지붕 탱크에 IFR을 장착할 수 있습니까?

에이:예. 개조는 매우 일반적인 관행입니다. 경량 알루미늄 폰툰을 특징으로 하는 모듈식 IFR 키트는 일반적으로 "열간 작업"(용접) 없이 표준 탱크 통로를 통과하여 내부에 조립되도록 설계되었습니다.

Q: IFR에는 중앙 배수 장치가 필요합니까?

에이:일반적으로 그렇지 않습니다. IFR은 고정된 외부 지붕(일반적으로 측지 돔)으로 보호되기 때문에 강수량으로부터 보호되어 외부 부동 지붕 탱크에 필요한 복잡하고 연결식 배수 시스템이 필요하지 않습니다.

Q: IFR의 수명은 얼마나 됩니까?

에이:림 씰과 폰툰의 적절한 유지 관리와 정기적인 검사를 통해 최신 알루미늄 IFR은 20~30년 이상의 작동 서비스를 제공할 수 있습니다.

올바른 IFR 기술을 선택하는 것은 중요한 인프라 결정입니다. 새로운 빌드를 수행하든 EFR에서 IFR로의 전환을 수행하든 엔지니어링 파트너가 최신 지침을 준수하는지 확인하세요.API 650표준. 적절한 설계, 씰 무결성에 대한 정기적인 검사, 제조업체 지침 준수를 통해 귀하의 시설은 향후 수십 년 동안 최대한의 안전과 환경 규정 준수를 유지할 수 있습니다.

기계식 슈 씰과 와이퍼 씰 등 IFR에 사용할 수 있는 다양한 유형의 림 씰에 대해 자세히 알아보시겠습니까?
