떠 있는 지붕 탱크 의 부품: 공학적 고장

대량 액체 저장소에서 떠있는 지붕 탱크 (FRT) 는 휘발성 탄화수소를 관리하는 산업 표준입니다. 고정 지붕 탱크와 달리 떠있는 지붕은 동적,폭발성 가스 및 오염 물질이 축적되는 증기 헤드스페이스 (ullage) 를 제거하도록 설계된 떠있는 시스템.

떠있는 지붕 탱크의 구성 요소를 이해하는 것은 유지 보수, 규제 준수 및 운영 안전에 필수적입니다.이 문서에서는 세계 엔지니어링 표준에 의해 정의 된 핵심 기계 시스템으로 조립을 분해합니다.API 650.

빠른 참조를 위해, 떠있는 지붕 탱크의 구성 요소는 세 개의 운영 구역으로 분류됩니다:

• 떠기 시스템:항구선과 수중을 유지하기 위한 본선
• 증기 제어 시스템:원자 및 제 2 기장 밀폐는 대기로부터 액체를 격리합니다.
• 작전 부대:배수 시스템 (EFR 만), 안내 기둥, 출혈 환기구, 안전한 수직 이동을 용이하게 하는 지상 셔트.

덱은 액체 제품과 대기 사이의 주요 장벽입니다.외부 떠있는 지붕 탱크 (EFRT), 이것은 일반적으로 무거운 용량, 용접 철 구조입니다.내부 떠있는 지붕 탱크 (IFRT), 고정 지붕 또는 알루미늄 지오데식 돔에 의해 보호, 갑판은 종종 가볍고 모듈형 알루미늄 패널로 구성되어 빠른 설치를 위해.

판톤 은 이 시스템 의 "바다"이다. 이 판톤 은 주변 또는 갑판 표면 을 가로질러 배열 된 공기 밀폐 된 방이다.그들은 지붕의 죽은 무게를 지원 하기 위해 필요한 떠력을 제공합니다, 눈 / 비 부하 및 유지 관리 직원.API 650, 이 칸막이들은 독립적이어야 합니다. 한 칸막이가 뚫리면 나머지 둥지가 지붕이 침몰하는 것을 방지합니다.

반지 밀폐는 배출량 조절에 가장 중요한 구성 요소입니다. 지붕이 탱크 벽을 긁지 않고 수직으로 움직여야 하기 때문에 구조적 틈이 존재합니다. 반지 밀폐는 이 틈을 닫습니다.

• 기본 봉인:기계적인 신발 봉인이나 액체에 장착된 봉인, 탱크 껍질과 지속적인 접촉을 유지합니다.
• 2차 봉인:원시 밀폐 위에 장착된 와이퍼 블레이드 (일반적으로 엘라스토머리) 를 사용하여 벽에서 잔류 제품 필름을 스크래프하여 환경 VOC 배출 표준을 준수합니다.

EFRT에서는 침몰을 방지하기 위해 지붕에 떨어지는 비를 제거해야 합니다. 관절된 배수 파이프, 본질적으로 유연하고 화학물질에 저항하는 조합의 일련이 설치됩니다.이 파이프 는 저장 된 액체 를 통해 이동 하고 기저 에 있는 탱크 껍질 바깥 에 비 물 을 배출 합니다, 제품 오염이 발생하지 않도록합니다.

탱크가 비어갈 때 지붕은 지탱기 다리에 얹히기 전까지 내려갑니다. 액체 표면과 지붕 사이에 진공이 형성되지 않도록 하기 위해 (구조적 손상을 일으킬 수 있습니다.)지붕이 바닥에 접근 할 때 자동 출혈 환기가 열립니다., 압력을 평정합니다.

조절 가능한 지원 다리는 탱크가 배수 될 때 탱크 바닥에서 지붕을 특정 높이 (일반적으로 1 ∼ 2 미터) 에 유지하도록 설치됩니다.이것은 유지보수 승무원이 검사 및 청소를 수행 할 수있는 안전한 허가를 제공합니다..

정적 전기는 저장소 터미널에서 화재 위험이 크다. 높은 전도성 스테인레스 스틸 셔트가 지붕 주변에 설치되어 있습니다.정적 축적을 안전하게 분산시키기 위해 지붕과 탱크 껍질 사이에 연속적인 전기 결합을 만드는.

구성 요소에 대한 요구 사항은 탱크가외부 (EFRT)또는내부 (IFRT).

Q: VOC 감소에 가장 중요한 요소는 무엇입니까?

A:의2차 림 봉인갑판이 대부분의 작업을 수행하는 동안, 2차 밀폐는 현대 탱크의 증발 손실의 대부분을 담당하는 "증기 우회"를 방지하는 마지막 장벽입니다.

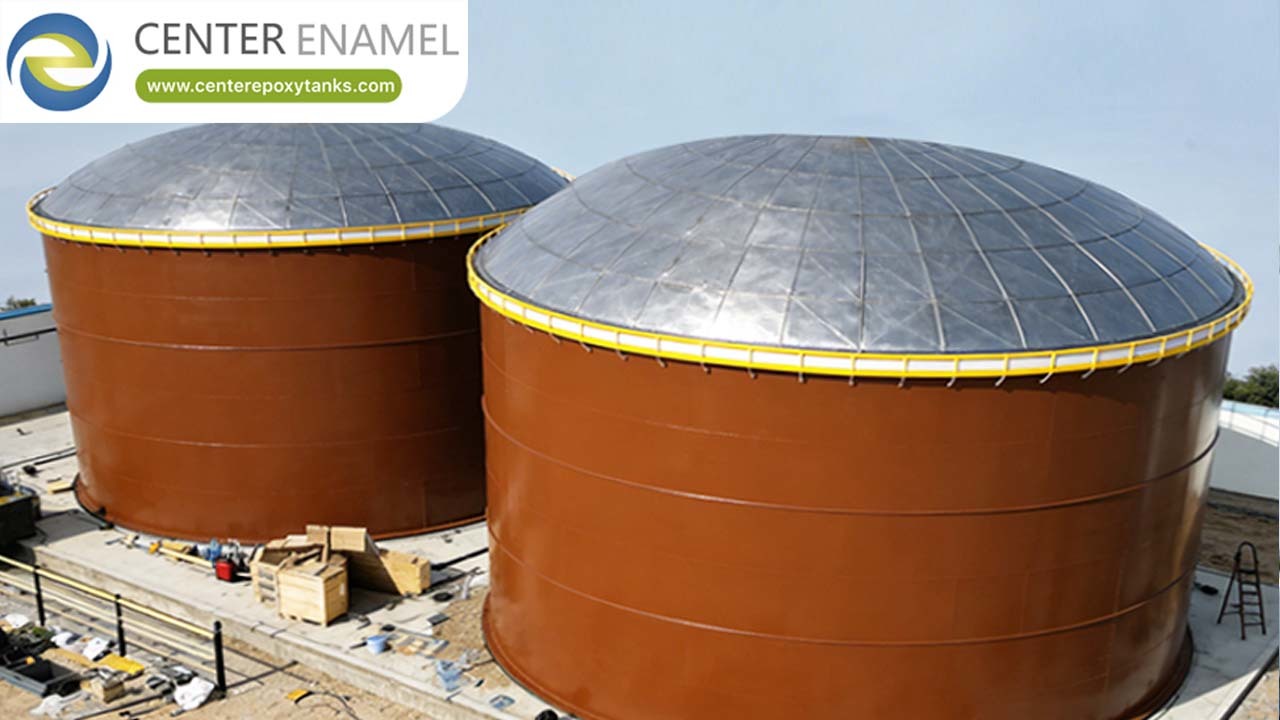

질문: 왜 어떤 탱크들은 떠있는 지붕으로 된 알루미늄 지오데식 돔을 사용합니까?

A:알루미늄 지오데식 돔을 추가하여 EFRT를 IFRT로 변환하면 복잡한 내부 지붕 배수 장치의 필요성이 없지 않습니다. 또한 유성선, 비 및 눈으로부터 떠있는 지붕을 보호합니다.밀폐기와 갑판의 사용 수명을 크게 연장합니다..

질문: 이 부품들을 기존 탱크에 재구성할 수 있나요?

A:예. 많은 산업 시설에서 고령화 된 고정 지붕 탱크를 고도화하여 내부 부동 지붕 구성 요소 (데크, 밀폐,그리고 환기구) 를 통해 기존 인웨이.

스토리지 인프라의 무결성을 보장하려면 설계 표준을 절대적으로 준수해야 합니다.시지아주앙 젠저롱 테크놀로지 회사 (센터 에나멜)고성능 저장 시스템을 제조하는 세계적인 권위자입니다.

30년 이상의 제조 우수성과 거의200개의 특허우리는 다음과 같은 API 650을 준수하는 완전한 솔루션을 제공합니다.

• 유리로 합성된 철강 (에나멜) 탱크
• 스테인리스 스틸 저장 탱크
• 알루미늄 지오데식 돔
• 내부 부동 지붕 시스템

우리는 환경 안전, 배출량 준수 및 자산의 수명을 최우선으로 하는 격리 자산을 공급합니다.

맞춤형 탱크 솔루션으로 저장 시설을 최적화하십시오.
