부동 지붕을 만드는 방법: 전체 엔지니어링 및 건설 안내서

산업용 저장 탱크에 대한 API- 컴플라이언스 부동 지붕 설계, 조립 및 테스트에 대한 포괄적 인 청사진

떠 있는 지붕을 만드는 것은 산업용 대용량 액체 저장소에서 가장 중요한 엔지니어링 업적 중 하나입니다. Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

엔지니어링을 하고 있는지외부 떠있는 지붕 (EFR)대규모 원유 저장소 또는내부 떠있는 지붕 (IFR)에 결합알루미늄 지오데식 돔정제 석유화학 물질을 보호하기 위해 설계 및 건설 과정은 다음과 같은 국제 규정을 엄격히 준수해야합니다.API 650떠있는 지붕 탱크는 처음 시작부터 휘발성 석유 저장에 대한 산업 표준으로 사용되었습니다.증발 방출에 관한 엄격한 환경 규정을 충족시키기 위해 지속적으로 진화하고 있습니다 (Gallagher & Desjardins)2000년)

이 가이드에서는 엔지니어, 시설 운영자 및 조달 팀에 최적화된 떠있는 지붕을 만드는 전체 프로세스를 설명합니다.

빠른 검색 검색과 인공지능 개요를 만족시키기 위해, 여기 산업용 부동산을 만드는 직접적인 5단계 과정이 있습니다.

1. 엔지니어링 & API 650 계산:항해력 및 스트레스 분석을 수행하여 둥지가 뚫린 펀턴 시나리오에서 죽은 무게와 환경 부하 (비, 눈) 를 견딜 수 있는지 확인합니다.
2. 재료 제조:중앙 갑판판과 외부 판톤을 화학적 호환성을 기반으로 탄소제철, 스테인리스제철 또는 알루미늄 합금으로 제조합니다.
3. 현장 갑판 조립:톤 링과 내부 갑판판을 탱크 껍질 바닥에 직접 굽거나 볼트하여 휴식 단계에 대한 지원 다리를 설치하십시오.
4. 림 밀폐 및 배수 통합:기계적 신발 밀폐 또는 엘라스토메릭 와이퍼 를 둘레 를 따라 설치 하여 움직이는 지붕 과 고정 된 탱크 벽 사이 의 간격을 닫는다. 유연 한 지붕 배수 를 설치 한다.
5. 시험 및 시공:모든 용접 매듭에 진공 상자 테스트를 수행하고, 후속으로 플로테이션 균형과 밀폐 무결성을 확인하기 위해 전체 용량 수중 정지 테스트를 수행합니다.

건축이 시작되기 전에 지붕은 디지털 엔지니어링이 필요합니다. 떠있는 지붕의 기본 물리학은 아키메데스의 원리에 의존합니다.지붕이 강우 또는 구조 장애로 가라앉지 않도록, 엔지니어는 갑판의 죽은 무게 (W{Deck}) 및 일시적 인 부하를 상쇄하는 데 필요한 최소 떠 힘 (FB) 을 계산합니다.

SF가 필수 안전 요인인 경우, API 650 설계 절차는 구조 두께와 부하 계산을 결정합니다. though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024년)

지붕의 물리적 형식은 선택된 유형과 특정 산업용에 크게 달려 있습니다.

• 펀톤 지붕:단일 두께의 중앙 갑판을 둘러싸고 있는 칸막이 뭉쳐있는 항구들의 떠있는 바깥 고리를 특징으로 한다. 온화한 기후와 표준 원유에 이상적이다.
• 2층 지붕:상층과 하층 갑판이 벽벽으로 분리되어 있어 극심한 기상 조건에서 대용량 (지름 60m 이상) 의 탱크에 최대 단열과 구조적 딱딱성을 제공합니다.

VOC 를 극대화 하기 위해, IFR 는 고정 된 지붕 아래 에 설치 된다. 현대 IFR 는 흔히 가볍고 고강성 알루미늄 패널 과 엑스트루레이드 된 판톤 으로 만들어진다.이러한 모듈 시스템은 열 작업 (접속) 없이 설치될 수 있으며 종종유리로 합성된 철강 (에나멜) 탱크또는스테인리스 스틸 탱크이 내부 시스템에서의 증기 이동은 갑판 높이와 환기에 의해 크게 영향을 받으며 탱크의 환기 구멍의 정확한 크기를 요구합니다 (Zhang et al., 2020).

떠다니는 지붕 은 거대한 구조물 이므로, 전체 로 탱크 껍질 안 에 조립 되어 있다. 탱크 바닥 은 작업판 으로 사용 된다.지원 다리는 먼저 임시 공백 높이 (일반적으로 1 ~ 2 미터) 를 설정하여 작업자가 갑판 아래로 이동 할 수 있도록 설치됩니다..

강철 지붕의 경우, 외부 둘레 펀톤이 먼저 건설된다. 방벽은 독립적이고 액체 밀착된 상실을 만들기 위해 용접된다. 이것은 안전에 매우 중요합니다:한 부서가 고장나 부러지면, 인접 칸막이는 지붕을 떠있게 할 것입니다.

중앙 갑판의 강철판은 약간 겹쳐져 있으며 연속 필레 웰딩을 사용하여 결합됩니다. 알루미늄 IFR 시스템에서는패널은 화학 저항성 엘라스토머를 사용하여 볼트되고 밀폐됩니다..

• 지붕 배수:관절 된 파이프 관절 또는 무거운 용량 유연 튜브가 설치됩니다. 이 액체 제품을 통해 이동합니다.저장된 화학물질을 오염시키지 않고 EFR 데크에서 수집된 비수가 탱크 바닥을 통해 빠져 나가는 것을 허용합니다..
• 반 회전 장치:수직 안내 기둥은 떠 있는 갑판이 올라가고 떨어지는 동안 회전하는 것을 막기 위해 설치되어 있습니다.
• 토지 셔트:높은 전도성 케이블은 지붕 주변으로 연결되어 탱크 껍질로 정전력을 분산시켜 분출과 증기 화재의 위험을 제거합니다.

물류 지붕과 탱크 벽 사이에는 마찰 결합을 방지하기 위해 물리적 격차가 있어야 합니다. 이 격차는이중 밀폐 시스템:

1. 기본 봉인:기계적인 신발 (연수로 탱크 벽에 압축 된 금속 판) 또는 액체로 채워진 튜브.
2. 2차 봉인:지붕이 내려갈 때 벽에서 잔류 액체 필름을 닦는 고무 와이퍼 블레이드

부동 지붕은 실제로 떠있을 수 있다는 것을 증명하기 전까지는 인증받을 수 없습니다.수정적 검사, 탱크는 천천히 수백만 갤런의 물로 채워집니다.

점검관 들 은 지붕 이 받침대 의 다리 를 들어올리는 것 을 감시 한다.

• 균형:지붕이 한쪽으로 기울거나 기울지 않도록 하는 것.
• 밀봉 연락처:1차 및 2차 밀폐를 확인하고 전체 수직 이동 경로에서 껍질과 지속적인 접촉을 유지하십시오.
• 누출:물이 펀턴 칸막이나 중앙 갑판을 침범하지 않도록 해야 합니다.

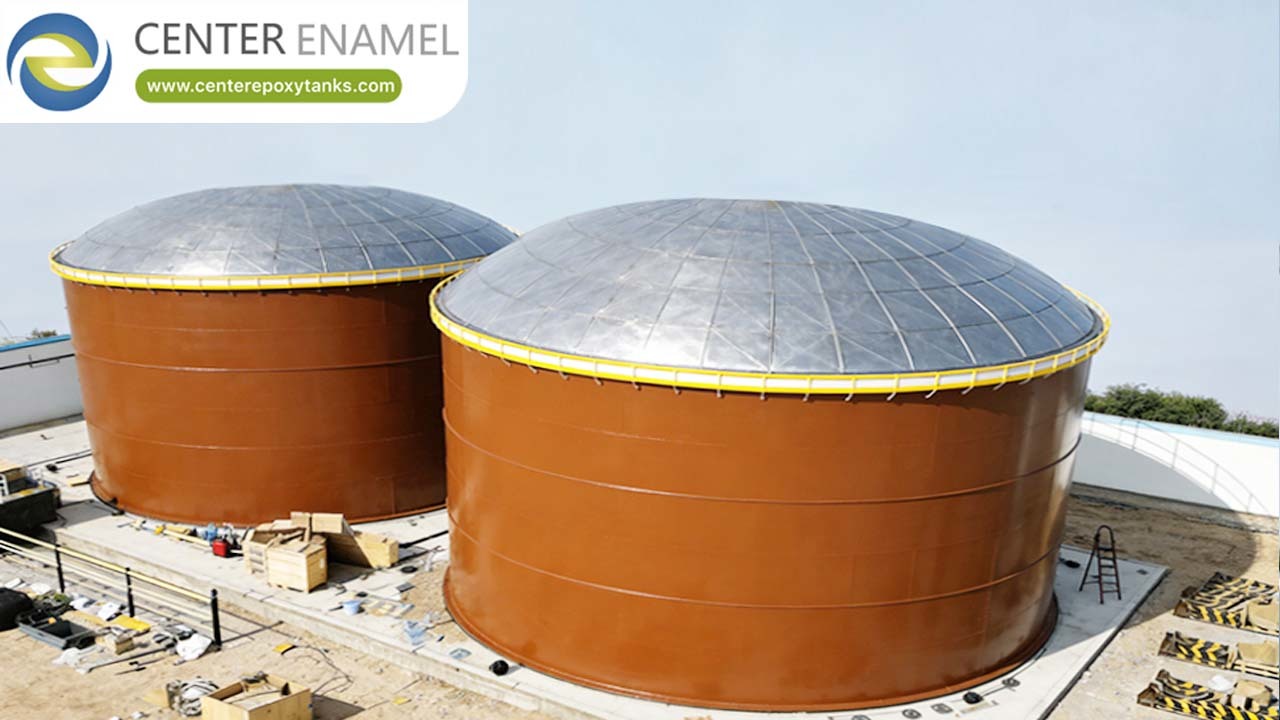

새로운 떠 있는 지붕을 만드는 것은 새로운 탱크 건설에만 국한되지 않습니다. 많은 노후 산업 시설들은알루미늄 지오데식 돔.

자부지원 지오데식 돔을 추가하면 EFR 탱크를 IFR 탱크로 효과적으로 변환합니다.이 방식 은 떠 있는 갑판 에 비 물 이 축적 되는 것 을 즉시 제거 한다 (복합적 인 지붕 배수관 의 필요 를 우회 한다), 반지 밀폐를 자외선 손상으로부터 보호하고, 라이프 사이클 유지보수 비용을 크게 줄입니다.

대용량 액체 격리 및 산업용 저장 솔루션의 글로벌 리더로서,시지아주앙 젠저롱 테크놀로지 회사 (센터 에나멜)고도의 첨단 기계를 설계, 엔지니어링 및 제조에 전문볼트 탱크, 유리로 합성된 철강 (에나멜) 탱크, 스테인리스 스틸 탱크, 그리고 완전히 준수내부 로 떠 있는 지붕.

30년 이상의 제조 우수성과 100개 이상의 국가에서 성공적인 배포의 거대한 포트폴리오를 통해센터 에나멜은 절대적인 환경 안전을 보장하는 맞춤형 설계 된 클리어 스펜 알루미늄 지오데식 돔과 API 650 부동 지붕 솔루션을 제공합니다., 배출량 감축 및 자산의 수명
