고정 지붕 대 부동 지붕 탱크: 2026년 산업용 저장 비교

대량 액체 저장 엔지니어링에서 올바른 탱크 지붕 설계를 선택하는 것은 환경 규정 준수, 운영 안전 및 프로젝트 자본 지출(CapEx)에 영향을 미치는 가장 중요한 결정 중 하나입니다. 선택은 근본적으로 화학적 특성, 특히실제 증기압(TVP)- 저장되는 액체의.

주요 엔지니어링 차이점은 각 구조가 액체 위의 헤드스페이스를 관리하는 방법에 있습니다.고정식 지붕 탱크영구적이고 고정된 증기 공간을 유지하는 동시에플로팅 루프 탱크증기 공간을 완전히 제거하는 동적 데크를 활용합니다.

즉각적인 기술 분석을 위해 이 두 가지 기본 탱크 설계의 차이점을 다음과 같이 요약할 수 있습니다.

• 고정식 지붕 탱크탱크 쉘에 직접 용접된 영구적이고 견고한 상단(원뿔 또는 돔)이 특징입니다. 증발 배출을 무시할 수 있는 저휘발성 액체(예: 물, 디젤 또는 중유)용으로 설계되었습니다.
• 플로팅 루프 탱크액체 표면에 직접 안착되어 제품 레벨에 따라 상승 및 하강하는 부력 데크가 특징입니다. 휘발성이 높은 탄화수소(예: 원유, 휘발유 또는 제트 연료)에 대해 증기 헤드스페이스를 제거하고 휘발성 유기 화합물(VOC) 배출을 최대 98%까지 줄여야 합니다.

고정식 지붕 탱크는 전통적이고 가장 일반적인 형태의 산업용 격납 장치를 나타냅니다. 지붕 구조는 완전히 고정된 상태로 유지되며 일반적으로 원뿔, 돔 또는 평평한 상단으로 구성됩니다.

고정식 지붕 탱크는 액체 라인(울리지 또는 헤드스페이스로 알려짐) 위에 영구적인 에어 포켓을 유지하기 때문에 EPA에서 정의한 두 가지 유형의 증발 손실 메커니즘에 매우 취약합니다.

1. 정지 손실(열 호흡):낮 동안 주변 온도가 상승하면 액체가 팽창하고 증기가 가열되어 내부 압력이 증가합니다. 이로 인해 휘발성 증기가 보존 통풍구를 통해 강제로 배출됩니다. 밤에는 냉각으로 인해 공기가 다시 유입됩니다.
2. 근로 손실:탱크가 채워지면 유입되는 액체가 기존 증기운을 대체하여 환기 시스템을 통해 대기로 직접 배출됩니다.

고정 지붕 탱크는 경제성과 내구성이 뛰어나 다음과 같이 TVP가 10kPa 절대값(1.5psia) 미만인 유체에 대한 업계 표준이 됩니다.

• 식수 및 도시 폐수 처리.
• 중유, 디젤유, 윤활유.
• 화학 공정 용수 및 화재 진압 매장량.

플로팅 루프 탱크는 증발 VOC 손실과 관련된 심각한 재정적, 환경적 불이익에 대응하기 위해 특별히 설계되었습니다. 전체 지붕 데크는 부력을 갖고 있으며 아르키메데스의 원리를 활용하여 액체 매질과 지속적으로 접촉을 유지합니다.

플로팅 루프는 유체 위에 직접 놓임으로써 액체가 증발할 수 있는 공기 공간을 사실상 남기지 않습니다. 증기 공간이 없기 때문에 열 호흡과 작업 손실이 모두 거의 0으로 최소화됩니다. 전문화된림 씰 시스템움직이는 지붕 가장자리와 고정된 탱크 쉘 사이의 작은 간격을 메워 증기 차단 장벽을 확보합니다.

• 외부 부유식 지붕형 탱크(EFRT):플로팅 데크가 하늘에 노출된 개방형 원통형 탱크입니다. 이를 위해서는 빗물 축적을 관리하기 위한 복잡한 내부 배수 시스템이 필요합니다.
• 내부 플로팅 루프 탱크(IFRT):내부에서 작동하는 플로팅 데크와 영구적으로 고정된 외부 지붕(종종 알루미늄 측지 돔)을 갖춘 하이브리드 시스템입니다. 이 레이아웃은 바람, 비, UV 저하로부터 플로팅 데크를 보호하여 최고 수준의 배출 제어 기능을 제공합니다.

플로팅 루프는 다음을 포함하여 10.3kPa ~ 76.5kPa 절대값 범위의 TVP를 갖는 휘발성 유체에 대해 법적으로 또는 실질적으로 의무화되어 있습니다.

• 원유 정제 및 벌크 터미널 저장.
• 항공 연료(Jet A) 및 고급 휘발유.
• 휘발성 용매 및 경질 석유화학 제품.

터미널 레이아웃이나 자산 확장을 계획할 때 엔지니어링 팀은 다음과 같은 직접 비교 프레임워크를 활용할 수 있습니다.

글로벌 환경, 사회 및 거버넌스(ESG) 목표가 강화됨에 따라 많은 시설에서는 오래된 고정 지붕 인프라를 완전히 교체하는 대신 최적화하고 있습니다.

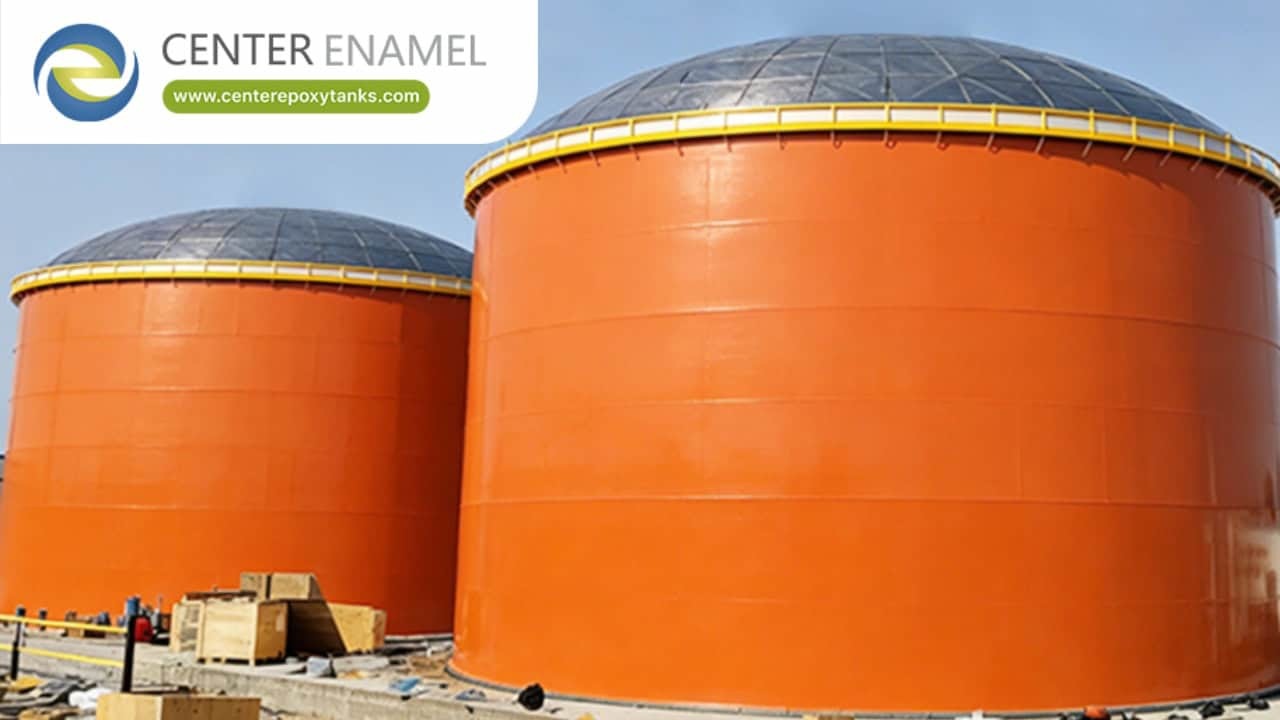

매우 효과적인 현대화 전략에는 경량 모듈식 탱크를 설치하여 기존 개방형 탱크 또는 비효율적인 고정 탱크를 개조하는 것이 포함됩니다.알루미늄 내부 플로팅 루프(IFR)와 짝을 이루다알루미늄 측지 돔. 돔은 영구적인 기상 보호막 역할을 하여 강수량 변수와 낙뢰 위험을 제거하고, 내부 플로팅 데크는 증기압을 억제하여 시설이 더 엄격한 지역 대기질 허가를 즉시 받을 수 있도록 자격을 부여합니다.

질문: 플로팅 데크가 없는 표준 고정 지붕 탱크에 휘발유를 저장할 수 없는 이유는 무엇입니까?

에이:휘발유는 휘발성이 매우 높습니다. 이를 표준 고정 지붕 탱크에 보관하면 상부 공간에 가연성이 높은 증기가 대량으로 연속적으로 생성됩니다. 이는 극심한 화재 및 폭발 위험을 초래하는 동시에 증발을 통해 심각한 재정적 손실을 초래하고 현대 환경 규정을 위반합니다.

Q: 부유형 지붕형 탱크에는 능동적인 압력 배출이 필요합니까?

에이:예. 아래에API 2000그리고API 650, 부유형 지붕 탱크에도 환기 시스템이 필요합니다. 내부 부동 지붕(IFR)의 경우 순환 통풍구를 고정된 외부 지붕이나 돔으로 절단하여 1차 림 씰을 지나 빠져나가는 작은 비산 증기를 안전하게 희석하고 쓸어냅니다.

Q: 유리 융합 강철(에나멜) 또는 스테인리스 스틸 탱크에서 플로팅 루프를 활용할 수 있습니까?

에이:전적으로. 역사적으로 현장 용접 강철로 제한되었지만 현대 엔지니어링을 통해 모듈식 볼트형 유리 융합 강철(에나멜) 및 스테인레스 스틸 탱크를 알루미늄 내부 플로팅 지붕 및 측지 돔과 완벽하게 결합할 수 있습니다. 이 설정은 빠른 설치와 우수한 내식성으로 인해 산업 폐수, 화학 처리 및 항공 연료 터미널에서 매우 선호됩니다.

대용량 스토리지 엔지니어링의 복잡성을 해결하려면 신뢰할 수 있는 제조 파트너가 필요합니다. 30년 이상의 심층 산업 전문 지식과 거의 모든 기업이 지원하는 활성 포트폴리오를 보유하고 있습니다.200개의 독점 특허, 스자좡 정중 기술 유한 회사(센터 에나멜)는 저장 탱크 설계 및 제조 분야의 최고의 글로벌 리더입니다.

다음 사항을 절대적으로 준수하여 운영API 650, AWWA D103, AWWA D108 및 ISO 9001품질 벤치마크, 센터 에나멜 맞춤형 엔지니어의 고성능 유리 융합 강철(에나멜) 탱크, 스테인레스 스틸 탱크, 자립형 알루미늄 지오데식 돔 및 100개 이상의 국가에 배포된 내부 부동 지붕 시스템. 복잡한 도시 물 배열부터 무거운 석유화학 터미널 규정 준수에 이르기까지 우리는 절대적인 자산 수명을 위해 설계된 인프라를 제공합니다.
