떠 있는 지붕 탱크의 종류: 기술 분류 가이드

탱크 구성, 갑판 설계 및 API 650 준수 이해

대량 액체 저장 세계에서는, "플로팅 옥상 탱크"는 단일 제품이 아니라, 증기 배출을 완화하고 화재 위험을 방지하기 위해 설계된 엔지니어링 솔루션의 범주입니다.올바른 유형을 선택하는 것은 특정 유동성에 달려 있습니다., 지역 기후, 시설 발자국 및 자본 지출 (CapEx) 예산.

아래API 650표준에 따르면, 떠있는 지붕 탱크는 주로 외부 환경 (외부 대 내부) 및 내부 갑판 구조 설계에 의해 분류됩니다.이 가이드에서는 이러한 차이점을 명확히 설명하여 정보에 근거한 인프라 결정을 내릴 수 있도록 도와줍니다..

주요 탱크 분류

빠른 참고를 위해, 떠있는 지붕 탱크는 대기 노출에 따라 두 가지 주요 범주로 나뉘어 있습니다:

●외부 떠있는 지붕 탱크 (EFRT):상층이 열린 탱크, 떠 있는 갑판이 기질에 노출된다. 일반적으로 대규모 원유 저장용으로 사용됩니다.

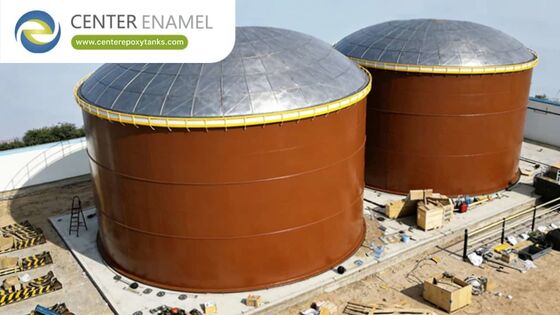

●내부 떠있는 지붕 탱크 (IFRT):하이브리드 탱크는 고정 지붕 탱크 또는 알루미늄 지오데식 돔 아래에서 떠있는 갑판이 작동하는 하이브리드 탱크입니다. 그들은 정제 제품 및 화학 저장을위한 금 표준입니다.

1외부 떠있는 지붕 탱크 (EFRT)

외부 떠있는 지붕 탱크 (External Floating Roof Tank) 는 영구적인 윗부분이 없는 원통식 철조 배이다. 떠 있는 지붕 덱은 저장된 액체의 표면에 바로 떠 있다.

주요 특징:

●대기 노출:갑판이 노출되어 있기 때문에, 이 탱크는 복잡한관절 배수 시스템갑판 위에 쌓인 빗물을 펌프로 끌어내기 위해서입니다.

●주요 용도:원유 또는 낮은 휘발성 석유 제품에 대용량 지름 (일반적으로 50 미터 이상) 을 저장하는 데 이상적입니다.

●디자인 초점:바람, 눈, 비 등에 견딜 수 있는 무거운 구조를 필요로 합니다.

2내부 부동 지붕 탱크 (IFRT)

내부 떠있는 지붕 탱크는 현대 터미널 설계에서 가장 다재다능하고 효율적인 구성이라고 할 수 있습니다.그것은 부동 지붕의 증기 억제 이점과 고정 지붕의 기상 보호 를 결합 합니다.

주요 특징:

●환경 보호이 탱크 는 고정 된 지붕 이나 알루미늄 지오데식 돔 을 가지고 있기 때문 에, 떠 있는 갑판 은 자외선, 비, 잔해 로부터 보호 됩니다. 이 점 은 밀봉 및 갑판 부품 의 수명 을 크게 연장 합니다.

●유지보수 효율성:내면 갑판에 비가 쌓일 수 없기 때문에 외부 탱크의 기계적 고장 가장 흔한 지점인 복잡한 내부 배수 시스템이 필요하지 않습니다.

●재료 유연성:IFRT는 종종 가볍고 모듈형 알루미늄 덱을 사용하므로 기존 고정 지붕 탱크에 재설치를 더 쉽게 할 수 있습니다.

3갑판 유형별 분류

이 주요 범주 내에서구조수류 지붕 자체의 설계는 필요한 떠기 능력과 구조적 딱딱함에 의해 결정됩니다.

범형 갑판

●설명:직사각지각이 있는 단일 두께의 철껍질

●사용 사례:구조적 약점 및 예비 떠기 능력이 부족하기 때문에 현대 휘발성 저장소에 사용되지 않는 것으로 간주됩니다. 갑판이 뚫리면 침몰합니다.

펀톤형 갑판

●설명:중앙 갑판 은 공기 밀착 된, 격리 된 펀톤 의 일련 에 둘러싸여 있다.

●사용 사례:현대 EFRT 에서 가장 흔한 설계. 판톤 은 탁월 한 예비 떠력 을 제공 합니다. 한 부실 이 훼손 될 경우, 다른 부실 들 은 지붕 을 떠있게 합니다.

이중 계층형

●설명:지붕 전체는 벽벽으로 분리된 두 층의 철판으로 구성되어 있으며, 완전히 밀폐된 "샌드위치"를 만듭니다.

●사용 사례:큰 용량 탱크에 사용되며, 열악한 기상 조건이나 무거운 눈 부하에 견딜 수 있는 우수한 구조적 딱딱성과 단열이 필요합니다.

프로젝트 의사결정에 대한 비교 행렬

올바른 종류 를 선택하는 방법

어떤 탱크 유형이 프로젝트에 적합하는지 결정 할 때 다음 세 가지 엔지니어링 벡터를 고려하십시오.

1.제품 변동성:매우 휘발성 제품 (예를 들어, 가솔린, 항공 연료) 은 거의 항상IFRT이산화탄소 감축을 극대화하기 위해서요.

2.기후 제약:만약 당신의 시설이 많은 강수 또는 많은 눈이 내리는 지역에 위치하고 있다면,IFRT(특히 알루미늄 돔을 가진 것) 은 지붕 배수관의 유지보수를 피하기 때문에 자산의 수명 주기에 비해 훨씬 비용 효율적입니다.

3.용량 요구 사항:대규모, 지역 원유 저장소,EFRT큰 지름의 크기를 처리할 수 있는 능력과 대량 원유 저장소의 구조적 요구로 인해 표준으로 남아 있습니다.
