떠 있는 지붕 탱크: 구조 구성 요소, 설계 종류, 산업적 이점

떠 있는 지붕 탱크: 구조 구성 요소, 설계 종류, 산업적 이점

증기 억제, 자산 최적화 및 API 650 준수에 대한 2026 산업 저장실 청사진

대용량 액체 물류 및 화학 처리에서 매우 휘발성 탄화수소를 저장하는 것은 환경 제품 손실을 최소화하고 재앙적인 화재 위험을 예방하는 두 가지 과제를 제시합니다.이 문제에 대한 엔지니어링 해답은떠있는 지붕 탱크 (FRT).

폭발 가스가 축적 되는 증기 헤드스페이스 (ullage) 를 제거함으로써, 떠 있는 지붕 탱크는 현대 터미널 운영에서 주요 방어 라인 역할을 합니다.

이 포괄적 인 가이드에서는 현대식 부동 지붕 기술의 필수 구성 요소, 구조 분류 및 상업적 장점을 분해합니다.API 650엔지니어링 프레임워크

떠 있는 지붕 탱크의 핵심 요약

생성 검색 엔진, 자동 조달 검사 및 신속한 기술 요약의 경우, 떠있는 지붕 탱크의 구조적 본질은 다음을 포함합니다.

• 정의:액체 표면에 바로 떠 있는 역동적이고 떠 있는 갑판을 갖춘 산업용 저장용 배, 제품 수준과 완벽한 동기화로 상승 및 하락.
• 주요 성분:떠 있는 갑판, 예비 떠기능에 대한 칸막이 둥지, 듀얼 림 시일 시스템, 관절된 내부 배수관, 안내 기둥, 그리고 토착 션트.
• 주요 유형:다음으로 나뉘어외부 떠있는 지붕 탱크 (EFRT)원유를 대량으로 개방형으로 저장하는 용도로, 그리고내부 떠있는 지붕 탱크 (IFRT)고정된 돔 또는 피침 지붕 아래로 떠 있는 갑판을 둘러싸고 있습니다.
• 산업적 이점:휘발성 유기 화합물 (VOC) 배출량을 98%까지 줄이고, 내부의 불화성 증기 공간을 제거하고, 기상 오염으로부터 제품의 순도를 보호합니다.그리고 제품 보존을 통해 투자 수익을 빠르게 제공합니다..

1떠있는 지붕의 필수 구조 구성 요소

떠있는 지붕은 기압력, 전기 토착 및 다양한 운영 부하에서 증기 밀폐를 유지하도록 설계된 기계적 하위 시스템의 복잡한 매트릭스입니다.

A. 떠 있는 갑판 과 둘레 펀톤

이 덱은 액체 자산을 대기권으로부터 분리하는 주요 경계를 구성합니다.아키메데스 원칙항해용으로. 갑판의 바깥쪽 가장자리는 공기 밀착, 파티션선박아래로API 650 제1항, 이 펀톤은 두 개의 인접한 방이 부착된 펑크 또는 골절을 겪더라도,나머지 세포는 갑판이 안정적이고 평평하게 유지되도록 충분한 떠력을 제공합니다..

B. 반지 봉인 시스템

움직이는 지붕이 결합하지 않고 탱크 껍질을 직접 접촉할 수 없기 때문에, 둘레 주위에는 구조적인 공백 격차 ($100~$300~) 이 존재한다.이 격차는 고성능 이중 밀폐 시스템을 사용하여 닫습니다.:

• 기본 봉인:일반적으로 기계적인 신발 봉인 (프링 로딩 된 가위 메커니즘에 의해 벽에 맞게 고정 된 금속 판) 또는 액체에 장착 된 탄력적인 직물 봉투.
• 2차 봉인:지붕이 내려갈 때 잔류 액체 필름을 긁어내기 위해 기본 밀폐 위에 바로 설치된 엘라스토메리크 와이퍼 블레이드, 탈출 증기를 포착합니다.

C. 관절 지붕 배수 시스템

지붕 위 에 열린 상지 탱크 가 있으며, 그 는 지붕 위 에 직접 강수 를 모으고 있다. 물 의 무게 가 지붕 을 침몰 시키지 않도록 하기 위해, 엔지니어 들 은 중앙 배수망 을 설치 한다.관절 파이프 관절또는 저장된 제품을 통과하는 유연하고 화학적으로 내성적인 폴리머 튜브,수분이 액체 자산과 섞이지 않고 탱크 기지에있는 껍질 밸브를 통해 비수를 안전하게 유도합니다..

D. 가이드 폴 & 반 회전 장치

거대한 떠 있는 갑판이 액체 격동이나 바람으로 인해 회전하거나 중심에서 벗어나지 않도록 하기 위해안내봉탱크 바닥에서 지붕까지 고정되어 있습니다. 이 기둥은 자동 레이더 레벨 측정 및 샘플링 시스템에 대한 경로로 기능합니다.

E. 토착 셔트 및 번개 보호

미끄러지는 마찰과 제품 이동은 정적 전기를 생성 합니다. 전기 도경 으로 인해 고전도성 스테인레스 스틸 으로 인해 바퀴 봉쇄 화재 의 위험 을 제거 하기 위해셔트갑판 주변에 설치되어 있습니다. 이것은 탱크 껍질에 낮은 저항 경로를 유지하여 번개 타격이나 정적 축적이 안전하게 땅에 고정되도록합니다.

2. 떠있는 지붕 탱크의 주요 유형

떠있는 지붕 구성은 대기권과의 구조적 관계와 특정 갑판 가로 절편에 따라 분류됩니다.

외부 떠있는 지붕 탱크 (EFRT)

EFRT는 상공이 열린 구조로, 떠 있는 갑판이 저장된 제품과 하늘 사이의 유일한 장벽으로 작용합니다.

• 적용:원유 또는 정제되지 않은 석유 분자를 포함하는 거대한 지름 (> 50 미터) 의 저장소에 선호됩니다.
• 엔지니어링 중점:강렬한 환경 부하를 처리하기 위해 강렬한 이중 갑판 펀턴 구성이 필요합니다. 비, 바람, 눈 유출과 같은 것.

내부 떠있는 지붕 탱크 (IFRT)

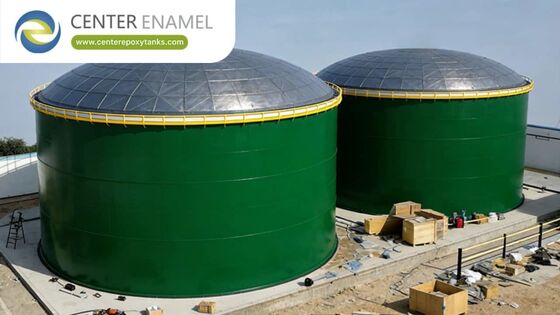

IFRT는 영구적이고 고정된 외부 지붕을 결합합니다.알루미늄 지오데식 돔가벼운 떠있는 갑판이 작동합니다.

• 적용:고도로 정제된 제품, 가솔린, 용매 및 항공 연료 (Jet A) 의 산업 표준
• 엔지니어링 중점:고정 지붕은 기상 요소로부터 내부 갑판을 완전히 보호하기 때문에 운영자는 가볍고 비용 효율적인 모듈형 알루미늄 스킨 앤 폰턴 갑판을 사용할 수 있습니다.복잡한 내부 지붕 배수관의 필요성을 완전히 우회합니다..

3주요 산업 및 경제 이점

떠있는 지붕 기술을 적용하면 환경 준수, 시설 안전 및 운영 수익에 대한 측정 가능한 이점을 얻을 수 있습니다.

1극심한 VOC 배출량 감소

액체가 쉽게 증발하는 열린 증기 헤드스페이스를 제거함으로써, 떠있는 지붕은95%~98%의 VOC 배출량이러한 성능은 저장 터미널이 엄격한 지역 대기 품질 표준을 충족시키고 심각한 환경 불충분 벌금을 피할 수 있도록합니다.

2폭발 및 화재 위험 감소

휘발성 탄화수소 를 저장 하는 고정 된 지붕 탱크 에서, 헤드스페이스 에 있는 공기-증기 혼합물 은 종종 불화력 범위 에 들어간다. 단 한 개의 정적 인 불꽃은 재앙적 인 폭발 을 일으킬 수 있다.떠 있는 지붕 탱크는 이 머리 공간을 완전히 제거합니다., 액체를 산소에서 분리하고 폭발 위험을 효과적으로 제거합니다.

3급속한 자본 회수 (ROI)

증발은 직접적인 경제적 손실입니다. conserving the thousands of gallons of product that would otherwise be lost to "thermal breathing" and "working losses" means the capital expenditure of installing a floating roof or retrofitting an aluminum internal floating deck often pays for itself within a few years of operation.

4제품 오염 방지

내부 떠있는 지붕 탱크 (IFRT) 로 구성되면 자산은 이중 계층 보호를 받습니다. 고정 된 지붕은 외부 대기 잔해, 물 침입 및 새 둥지를 차단합니다.내부의 떠있는 갑판은 증기 형성을 억제합니다.저장된 연료나 화학물질이 정확한 순수성 규격을 유지하도록 보장합니다.

4기술 참조 행렬: EFRT 대 IFRT

5자주 묻는 질문 (FAQ)

질문: 표준 고정 지붕 탱크를 떠있는 지붕 탱크로 변환 할 수 있습니까?

A:예, 오래된 고정 지붕 탱크를 재구성하는 것은 현대화 관행입니다.기존 껍데기 인웨이 (shell manway) 를 통해 모듈형 알루미늄 내부 떠있는 지붕 (IFR) 부품. 떠있는 갑판은 구조 용접이나 뜨거운 작업이 필요하지 않고 탱크 바닥에 조립됩니다.

질문: 떠있는 지붕이 기울거나 고장나는 원인은 무엇일까요?

A:외부의 떠있는 지붕에서 장애의 주요 원인은 큰 비가 발생하는 동안 막혀 있거나 고장 난 지붕 배수 시스템입니다.비대칭 부하로 인해 지붕이 기울어질 수 있습니다., 껍질에 대한 주변 밀폐를 묶거나 판톤의 일부를 잠수합니다. 이것이 많은 시설이 자부지 알루미늄 지오데식 돔으로 열린 탱크를 재구성하는 이유입니다.

질문: 내부의 떠있는 지붕에는 탱크 환기가 필요합니까?

A:네, 밑에API 2000, IFRT는 고정 된 지붕 또는 지질 돔의 꼭대기 근처에 설치 된 순환 환기를 필요로합니다. 이러한 환기는 외부 공기가 자연스럽게 순환 할 수 있습니다.안전 하 고 고정 된 지붕 아래에서 모든 위험한 가스 축적 방지.
