외부 떠있는 지붕 (EFR) 탱크에 대한 2026 엔지니어링 가이드

중공업 및 석유화학 부문에서 원유 및 기타 휘발성 탄화수소를 대규모로 저장하려면 대규모 용량과 엄격한 안전성의 균형을 유지하는 솔루션이 필요합니다. 그만큼외부 플로팅 루프(EFR) 탱크이러한 요구 사항에 대한 업계 표준입니다. 고정 지붕 또는 내부 부동 지붕 탱크와 달리 EFR은 지붕 데크가 액체 표면에 놓여 있는 동안 요소에 직접 노출되는 개방형 환경에서 작동합니다.

이 엔지니어링 가이드에서는 2026년 EFR 탱크의 구조 역학, 재료 유형 및 작동 필요성을 조사합니다.

EFR 탱크는 간단하면서도 매우 효과적인 원리를 사용합니다.정수압 부력. 지붕은 액체 제품 위에 직접 부유하도록 설계되었습니다. 지붕은 액체와의 지속적인 접촉을 유지함으로써 가연성 가스가 축적되는 증기 공간(얼리지)을 제거합니다.

• 부력 및 변위:지붕 데크는 특정 부력 계수로 설계되었습니다. 물에 뜰 수 있을 만큼 가벼워야 하지만 자체 무게, 림 씰의 무게, 물에 잠기지 않고 일시적인 외부 하중(비나 눈 등)을 지탱할 수 있을 만큼 견고해야 합니다.
• 림 씰 시스템:탱크 쉘이 완벽한 원형인 경우는 거의 없기 때문에 지붕에는 데크 가장자리와 강철 벽 사이의 간격을 연결하기 위한 유연한 "인터페이스"가 필요합니다. 이는 다음을 통해 달성됩니다.1차 및 2차 림 씰이는 휘발성 유기화합물(VOC)이 대기 중으로 누출되는 것을 방지하기 위해 국제 배출 기준에 따라 의무적으로 적용되는 것입니다.
• 접지:정전기 방전(및 후속 점화)을 방지하기 위해 EFR은 유연한 스테인레스 스틸 션트를 사용하여 플로팅 루프와 탱크 쉘 사이의 전기 연속성을 유지함으로써 전체 시스템이 효과적으로 접지되도록 합니다.

EFR 설계는 구조적 데크 구성에 따라 분류됩니다. 선택은 저장된 제품의 변동성과 지역 기후에 따라 달라집니다.

가장 일반적인 EFR 설계는 데크 주변에 닫힌 부력 폰툰 링을 활용합니다.

• 장점:비용 효율적이며 안정적인 부력을 제공합니다.
• 엔지니어링 노트:데크의 중앙은 일반적으로 더 얇기 때문에 폰툰 배열이 지붕 구조적 무결성의 주요 원천이 됩니다.

구조적 격벽으로 분리된 연속적인 상부 및 하부 데크로 구성되어 폐쇄된 구획의 "샌드위치"를 효과적으로 생성합니다.

• 장점:뛰어난 단열 성능을 제공하여 휘발성 액체를 더 차갑게 유지하고 증발 속도를 줄입니다.
• 안전:구획화된 구조로 인해 한 부분에 구멍이 나더라도 지붕은 상당한 예비 부력을 유지합니다.

EFR의 주요 차별화 요소는 다음과 같습니다.개방형. 이로 인해 데크가 강수량(비와 눈)에 노출되어 고유한 엔지니어링 제약이 발생합니다.지붕 배수.

빗물이 데크에 쌓이면 지붕이 기울어지거나 가라앉을 수 있는 거대하고 고르지 못한 무게가 추가됩니다. 이를 관리하기 위해 엔지니어는 다음을 설치합니다.

1. 굴절식 또는 유연한 배수구:지붕 중앙에서 저장된 액체를 통해 탱크 바닥의 배출 지점까지 이어지는 연속 배관 시스템입니다.
2. 비상 사이펀:1차 배수 시스템이 막히거나 고장나는 경우 갇힌 물을 안전하게 배수할 수 있는 안전 밸브입니다.

스토리지 인프라를 조달할 때 엔지니어링 팀은 내부 플로팅 루프(IFR)와 외부 플로팅 루프의 구체적인 장점을 비교 평가해야 합니다.

EFR의 설계 및 유지 관리는 다음의 엄격한 규제를 받습니다.API 650(부록 C 및 H). 규정 준수는 선택 사항이 아닙니다. 이는 운영 안전의 기준입니다.

• 씰 갭 무결성:API 650은 씰과 탱크 쉘 사이의 "간격"을 정기적으로 측정하도록 요구합니다. 과도한 격차는 환경 대기 질 허가를 준수하지 않는 결과를 낳습니다.
• 부력 계산:설계는 "최악의 경우" 시나리오를 고려하여 여러 폰툰 구획이 침수되더라도 지붕이 안정적으로 유지되도록 해야 합니다.
• ESG 보고:EFR은 비산 배출원이기 때문에 현대 산업 현장에서는 VOC 누출률을 보고해야 하는 요구가 점점 더 커지고 있으며, 이에 따라 장기적인 규정 준수를 위해 고성능 씰(예: 와이퍼 백업 기능이 있는 기계식 슈 씰)의 선택이 중요해졌습니다.

질문: 시설에서 돔이 있는 IFR 대신 EFR을 선택하는 이유는 무엇입니까?

에이:EFR은 투명 스팬 알루미늄 측지 돔의 비용이 엄청나게 드는 대규모 직경 탱크(주로 60m 이상)에 선택되는 경우가 많습니다. 강우량이 최소인 건조한 기후에서 EFR은 대용량 저장을 위한 비용 효율적인 솔루션을 제공합니다.

Q: 기존 EFR을 IFR로 개조할 수 있습니까?

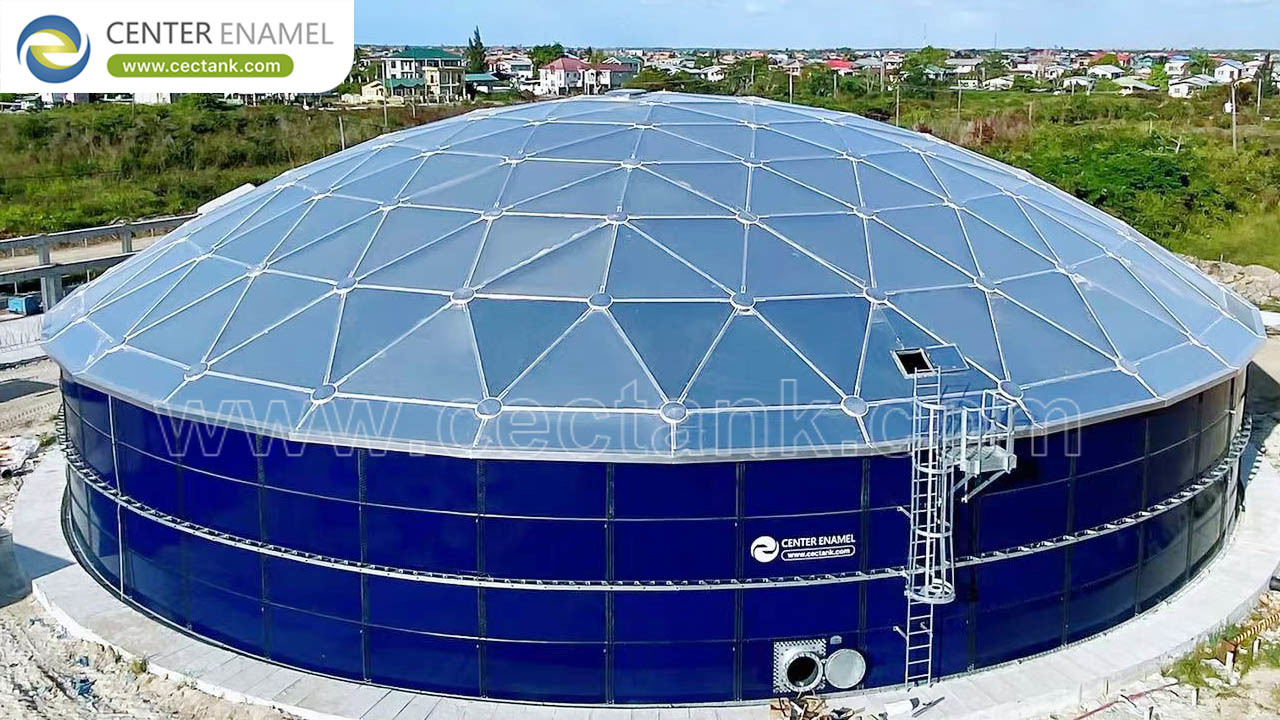

에이:예, 노후화된 인프라에 대한 일반적인 업그레이드입니다. 알루미늄 측지 돔으로 EFR을 개조함으로써 시설에서는 이를 IFR로 변환할 수 있습니다. 이는 복잡한 지붕 배수가 필요하지 않으며 VOC 배출량을 즉시 최대 90% 감소시킵니다.

Q: EFR의 가장 큰 유지 관리 위험은 무엇입니까?

에이:배수 시스템 고장. 유연한 배관이 고장나거나 배수구 흡입구가 잔해로 막히면 물이 지붕에 고여 잠재적으로 지붕의 구조적 무결성이 손상될 수 있습니다.

올바른 플로팅 루프 기술을 선택하는 것은 장기적인 인프라 결정입니다. 새로운 빌드를 수행하든 EFR에서 IFR로의 전환을 수행하든 엔지니어링 파트너가 최신 지침을 준수하는지 확인하세요.API 650수십 년간의 운영 안전 및 배출 제어를 보장하는 표준입니다.

특정 기후대에서 VOC 배출을 방지하는 데 가장 적합한 특정 재료와 씰 구성을 살펴보고 싶으십니까?
