떠 있는 지붕 저장 탱크: 2026년 최종 엔지니어링 가이드

플로팅 루프 저장 탱크: 최종 2026년 엔지니어링 가이드

설계, 증기 제어 및 운영 역학의 기술 개요

산업용 석유화학 및 에너지 부문에서는부동 지붕 저장 탱크원유, 휘발유, 항공유 등 휘발성이 높은 액체를 담기 위한 업계 표준 솔루션입니다. 설계상 이러한 탱크는 증발을 방지하고 화재 위험을 완화하며 휘발성 유기 화합물(VOC)의 누출을 최소화하여 환경 준수를 보장하도록 설계되었습니다.

액체 위에 큰 공기 주머니(증기 공간)를 남겨두는 전통적인 고정 지붕 탱크와 달리, 부유식 지붕은 액체 표면에 직접 위치하며 채우고 비우는 주기에 따라 상승 및 하강합니다.

1. 핵심 역학: 부유식 지붕형 탱크의 작동 원리

부유형 지붕형 탱크의 작동 효율성은 두 가지 주요 물리적 원리에 따라 달라집니다.부력그리고림 씰링.

• 부력:지붕은 본질적으로 부력을 갖도록 구성되었습니다. 이는 저장된 제품 위에 떠서 액체 표면과 지붕 사이에 증기 공간("누출")이 사실상 없도록 합니다. 액체가 증발할 공간이 거의 또는 전혀 없기 때문에 "작업 손실"과 "호흡 손실"이 최대 98%까지 감소됩니다.
• 림 씰 시스템:지붕은 탱크 쉘 내에서 수직으로 이동해야 하므로 지붕 가장자리와 탱크 벽 사이에 작은 간격이 있습니다. 이 격차는 유연하고 엔지니어링된 기술로 메워집니다.림 씰(일반적으로 기본 및 보조 씰 구성) 이는 증기가 대기 중으로 빠져나가는 것을 방지하고 제품에 오염 물질이 들어가는 것을 방지합니다.

2. 플로팅 루프형 탱크의 주요 유형

부유식 지붕 탱크는 일반적으로 설계와 환경 노출에 따라 두 가지 범주로 분류됩니다.

내부 플로팅 루프 탱크(IFRT)

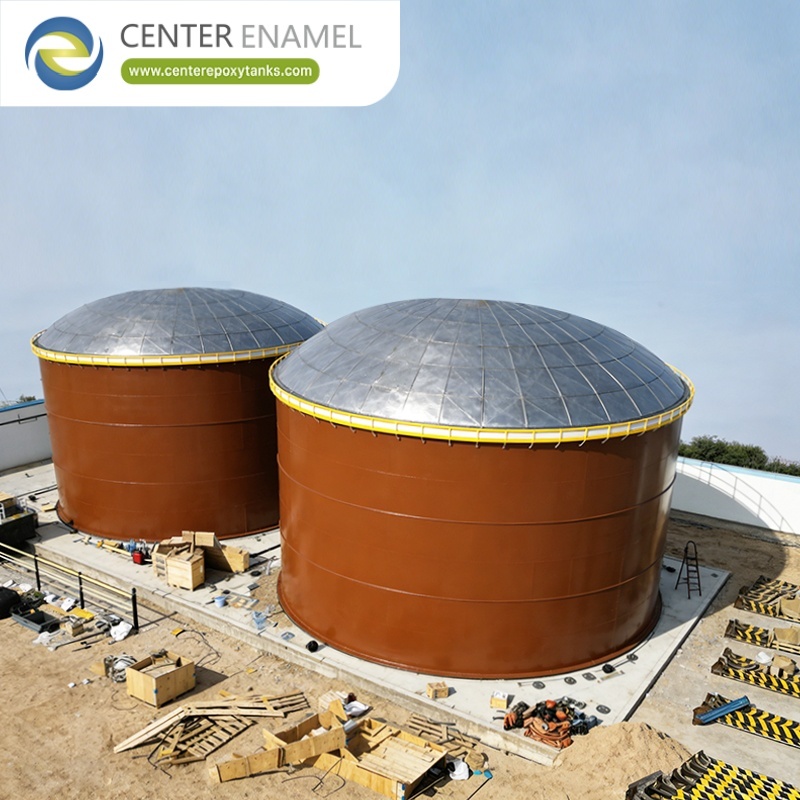

이 탱크는 영구 고정 지붕(종종 알루미늄 측지 돔)을 갖추고 있습니다.~ 위에플로팅 데크.

• 최고의 대상:비/눈이 많이 오는 변동성이 높은 제품 또는 지역.
• 주요 이점:고정된 외부 지붕은 기상 보호막 역할을 하여 UV 복사, 강수량 및 바람으로부터 플로팅 데크를 보호하여 림 씰의 수명을 대폭 늘립니다.

외부 부유식 지붕형 탱크(EFRT)

이 탱크에는 고정된 외부 지붕이 없습니다. 플로팅 데크는 요소에 직접 노출됩니다.

• 최고의 대상:건조하거나 온화한 기후에 대규모 저장이 가능합니다.
• 주요 이점:대규모 직경의 경우 비용 효율적입니다. 그러나 빗물을 처리하려면 복잡하고 연결된 배수 시스템이 필요합니다.

3. 기술 비교: IFR과 EFR

4. 규제 및 엔지니어링 표준

• API 650:용접된 지상 저장 탱크에 대한 기본 표준(American Petroleum Institute)입니다.부록 C 및 H부력 계산, 씰 재료 및 구조적 하중 제한을 포함하여 부동 지붕에 대한 요구 사항을 구체적으로 정의합니다.
• 환경 관련 규정:현대 ESG(환경, 사회 및 거버넌스) 목표는 비산 VOC 배출과 관련된 벌금을 피하기 위해 정유소 및 터미널에서 부유식 지붕, 특히 IFR을 거의 의무적으로 사용하도록 합니다.

5. 자주 묻는 질문(FAQ)

부동 지붕이 고정 지붕 탱크보다 "더 안전한" 것으로 간주되는 이유는 무엇입니까?

저장 탱크의 주요 위험은 상부 공간에 가연성 증기-공기 혼합물이 형성되는 것입니다. 플로팅 루프는 액체 위에 직접 놓임으로써 증기 공간을 완전히 제거하여 화재나 폭발의 위험을 크게 줄입니다.

기존 고정지붕형 탱크를 부유형 지붕형 탱크로 전환할 수 있나요?

예. 이는 일반적인 개조 프로세스입니다. 모듈식 알루미늄 내부 플로팅 루프가 기존 탱크 쉘 내부에 설치되는 경우가 많습니다. 이는 탱크 전체를 교체할 필요 없이 플로팅 루프의 환경 및 안전 이점을 제공합니다.

림 씰이 실패하면 어떻게 됩니까?

림 씰이 손상되거나 성능이 저하되면 탱크는 VOC를 대기 중으로 방출하기 시작합니다. 이는 중대한 규정 위반이자 안전 위험입니다. 씰의 무결성을 모니터링하고 씰이 탱크 쉘과 지속적으로 접촉되어 있는지 확인하려면 정기적인 검사(일반적으로 매년)가 필요합니다.

IFR과 EFR 중 무엇을 선택하든 결정은 제품의 변동성과 현지 기후 조건에 따라 달라집니다. 대부분의 최신 터미널 및 정유소 애플리케이션의 경우내부 플로팅 루프(IFR)우수한 배출 제어 및 유지 관리 요구 사항 감소로 인해 선호됩니다.외부 플로팅 루프(EFR)탱크는 통제된 기후에서 대규모 저휘발성 저장을 위한 비용 효율적인 솔루션으로 남아 있습니다. 항상 귀하의 디자인이 다음을 준수하는지 확인하십시오.API 650구조 및 안전 준수 표준.
