탱크 지붕 의 세 종류 는 무엇 입니까? 2026 년 산업 공학 안내서

현대 산업, 도시 및 석유화학 물류에서 적절한 탱크 장을 선택하는 것은 자산의 수명 주기를 직접적으로 결정하는 수백만 달러의 결정입니다.운용 안전, 및 환경 준수 프로파일.API 650규례에 따르면, 액체 격리 인프라는 수압 압력, 내부 대기 부피 및 휘발성 유기 화합물 (VOC) 배출을 관리하기 위해 세 가지 핵심 건축 설계에 의존합니다.

이 세 가지 주요 지붕 분류의 구조 메커니즘, 재료 선택 및 증기 함유 역학에 대한 이해는 전 세계 엔지니어링 인수 팀에게 중요합니다.

고정된 지붕은 영구적으로 저장 탱크의 상층에 고정되어 있습니다. 그들은 외부 쓰레기, 야생 동물, 강우로부터 내부 환경을 완전히 봉쇄하도록 설계되었습니다.비휘발성 액체에 이상적으로 사용되는데, 물 저장 및 폐수 처리 프로세스

고정 지붕은 일반적으로 두 가지 다른 엔지니어링 하위 범주에 속합니다.

전통적인 탄소 강철 지붕은 직사각형의 구조가 좋지만,큰 지름의 피침 지붕은 탱크 기초에 엄청난 죽은 부하를 가합니다.또한, 내부 수직 기둥은 액체 수치가 변동하는 영구적 인 부식 함정을 만들어서 높은 유지보수 비용으로 이어집니다.

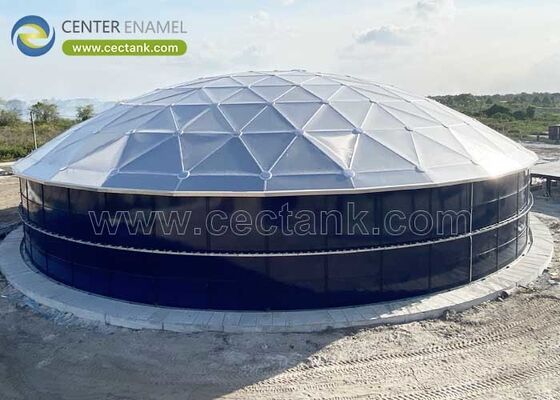

고정 지붕에 대한 현대 표준은 자부족 지붕입니다.알루미늄 지오데식 돔 지붕 (AGDR)삼각형 공간 프레임으로 작동하는 돔은 외부의 죽은 부하, 무거운 눈 축적 및 바람 압력을 순수 축력으로 둘레 긴장 고리로 분배합니다.이것은 완전히 내부 지원 기둥을 제거.

부하 경로를 최적화하고 재료 두께를 최소화하기 위해 구조 엔지니어들은 탱크 지름 (D) 과 목표 돔 상승 (h) 을 기반으로 구형 반지름 (R) 을 계산합니다.

알루미늄은 자연적으로 자기 치유 산화물 필름을 형성하기 때문에, 이 지붕은 대기성 부식으로부터 완전히 면역되고 수소황화물 (H2S) 와 같은 공격적인 바이오가스에 매우 저항합니다.

고휘발성 석유제품의 경우, 원유와 가솔린과 같은 액체를 고정된 지붕 아래 저장하면 액체 표면과 지붕 사이에 위험한 가스성 "우울레이지" (증기 공간) 가 생성됩니다.이 폭발 위험을 제거하고 증발로 인한 제품 손실을 막기 위해, 엔지니어링 팀이 배치외부 떠있는 지붕 (EFR)열린 톱 탱크 껍질 안쪽

EFR는 아키메데스의 유동성 원리에 전적으로 따라 작동하며, 액체의 표면에 바로 떠 있으며 탱크의 채우고 비우는 주기와 함께 수직으로 움직입니다.

• 펀톤 지붕:이 구성은 단일 갑판 중심의 둘레 주위를 둘러싸고 닫힌, 다중 칸막이의 연속 반지를 사용합니다.펀톤 은 탁월 한 보금력 을 제공 하며 지붕 이 침몰 하지 않도록 한다, 심지어 지역적 기계적 손상이 발생하거나 작은 패널 파열이 발생하더라도.
• 이중 계층 부동 지붕:구조적 방벽 으로 분리 된 연속적 인 상층 및 하층 갑판 으로 설계 된 이중 갑판 구성 은 우수한 열 단열 장벽 을 제공합니다. 이것은 태양 열 흡수를 최소화 합니다.매우 휘발성 액체를 끓는 지점 이하로 유지하는 것.
• 날씨 취약성:EFR 탱크는 하늘을 향해 열려 있기 때문에 유연하고 관절된 중앙 지붕 배수망을 필요로 합니다.무거운 눈 이 흐르거나 배수 도로를 막는 경우 갑판 에 과도 한 무게 가 쌓일 수 있다, 기울어진 지붕이나 침몰한 지붕의 지속적인 운영 위험을 초래합니다.

현대 증기 통제와 환경 자산 보호의 절대적인 정점은내부 떠있는 지붕 (IFR)이 구성은 고형 지붕과 떠있는 갑판의 최종 장점을 결합하여 매우 떠있는 가벼운 떠있는 덮개를 배치합니다.안쪽고정된 지붕 (일반적으로 알루미늄 지오데식 돔) 으로 영구적으로 밀폐된 탱크

이 시설 은 떠 있는 갑판 을 바람, 비, 눈 으로부터 보호 하여 외부 기상 변동 과 관련 된 구조적 위험 을 제거 합니다.

• 완전 접촉 꿀집 데크:구조용 알루미늄 또는 스테인리스 스틸로 제작된 풀 콘택트 패널은 액체 표면에 완전히 부착됩니다.이 설계 는 수학적 으로 갑판 아래 에 위치 한 증기 주머니 를 제거 한다, 최대VOC 배출량 90%~98% 감소.
• 스킨 앤 폰톤 알루미늄 IFR:가벼운 알루미늄 프레임으로 구성되어 있으며, 얇은 합금 패널로 덮여 있으며, 높은 활력 튜버 펀톤으로 지지됩니다.이 시스템은 매우 모듈화되어 있으며 표준 탱크 껍질 인웨이를 통해 체계적으로 조각씩 설치 될 수 있습니다., 기존 고정 지붕 인프라를 재구성하는 데 가장 좋은 선택입니다.

자본비용 (CapEx) 과 장기적인 운영효율 (OpEx) 을 평가하는 데 도움을 주기 위해, 다음 엔지니어링 매트릭스는 세 가지 주요 지붕 유형에 대한 타협을 설명합니다.

어떻게 떠있는 지붕이 완벽하게 둥글지 않은 탱크 벽에 밀폐를 유지할까요?

떠있는 지붕 (EFR 및 IFR 모두) 은 움직이는 데크와 고정 된 철 껍질 사이의 간격을 다리는 유연한 기계적 반지 밀폐 시스템으로 설계되었습니다.API 650 C & H 부록, 이 집합은 덩어리 벽에 대한 일정한 스프링 압력을 유지 하는 메카니컬 신발 또는 폼 밀폐, 이중 밀폐 디자인을 사용합니다.그리고 나머지 탈출 증기를 캡처하는 2차 엘라스토메러 ワイ퍼 밀폐.

기존의 고정 지붕 탱크는 내부로 떠있는 지붕을 장착 할 수 있습니까?

예. 가벼운 알루미늄 스킨과 폰턴 IFR 키트는 모듈형, 불꽃 없는 설치를 위해 특별히 설계되었습니다. 부품은 미리 가공되어 있으며 표준 API 인웨이들을 쉽게 통과합니다.설치 직원이 기존 껍질이나 지붕에 구조적 변경을 요구하지 않고 탱크 바닥에 직접 시스템을 묶을 수 있도록합니다..

떠있는 지붕 시스템에서 셔트 케이블의 역할은 무엇입니까?

움직이는 액체 와 미끄러지는 지붕 덱 은 막대한 정적 전기 충전 을 발생 시킬 수 있기 때문 에, 떠 있는 지붕 은 고강성 스테인레스 스틸 으로 장착 되어 있다셔트 케이블이 케이블은 떠있는 지붕과 탱크 껍질 사이에 연속적이고 낮은 저항의 전기 지상 연결을 유지합니다.불꽃의 위험을 제거하고 번개로 인한 열 발화로부터 시설을 보호하는 것.
