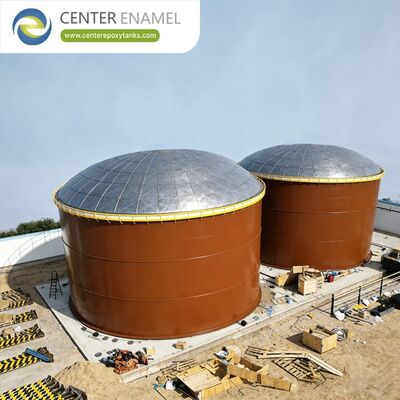

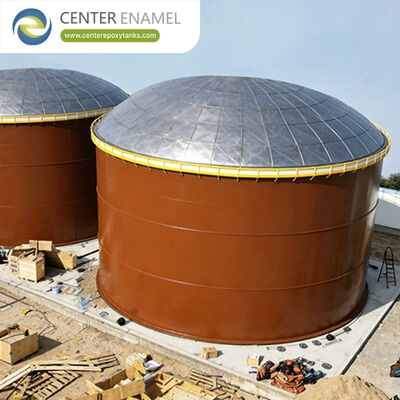

집 상품 알루미늄 돔 지붕

돔형 외부 떠있는 지붕 탱크, 높은 부식 저항성 알루미늄과 빠른 필드 설치를 위한 자부지 구조

범주
돔형 외부 떠있는 지붕 탱크, 높은 부식 저항성 알루미늄과 빠른 필드 설치를 위한 자부지 구조

돔형 외부 떠있는 지붕 탱크, 높은 부식 저항성 알루미늄과 빠른 필드 설치를 위한 자부지 구조

제품 상세정보
원래 장소: 중국
브랜드 이름: Center Enamel
인증: ISO 9001
모델 번호: 알루미늄 돔 지붕
지불과 운송 용어
최소 주문 수량: 1
가격: 100-50000
포장 세부 사항: 2000
배달 시간: 8주
지불 조건: 신용장, 티/티
공급 능력: 6000

상세 정보

제품 설명

돔형 외부 부유식 지붕 탱크: 석유 격납 및 증기 배출 제어를 위한 고급 엔지니어링(2026)
미드스트림 석유 및 가스 물류, 정유소 탱크 팜, 석유화학 터미널에서는 구조적 무결성을 유지하면서 제품 증발 손실을 관리하는 것이 주요 운영 목표입니다. 대구경 원유 및 휘발성 석유 저장을 위한 전통적인 개방형 탑외부 부유식 지붕 탱크(EFRT)오랫동안 활용되어 왔습니다. 그러나 개방형 구성은 중요한 인프라를 악천후 위험, 바람으로 인한 증기 손실 및 높은 환경 준수 비용에 노출시킵니다.
이러한 과제를 해결하기 위해 환경 컨설턴트와 터미널 엔지니어는 점점 더 많은 사양을 지정하고 있습니다.돔형 외부 부유식 지붕 탱크(DEFRT). 개방형 EFRT를 자체 지지형 경량 알루미늄 측지 돔 지붕으로 개조함으로써 운영자는 플로팅 데크의 효율적인 제품 표면 증기 억제 기능과 고정 돔 커버의 절대 대기 차폐 기능을 결합합니다.
구조해부 및 작동 역학
돔형 외부 부동 지붕 탱크는 이중 계층 엔지니어링 접근 방식을 통해 자산 보호를 극대화하는 하이브리드 격납 시스템입니다.
  • 1차 증기 장벽(부동 지붕):내부 또는 외부 플로팅 데크(일반적으로 폰툰 또는 더블 데크 디자인)는 액체 제품 표면에 직접 놓입니다. 탱크가 채워지거나 비워지면 데크가 쉘을 따라 수직으로 올라가거나 내려갑니다. 림 씰은 데크와 탱크 벽 사이의 환형 공간을 막아 초기 휘발성 유기 화합물(VOC) 플래싱을 최대 95%까지 억제합니다.
  • 대기 쉴드(측지 돔 지붕):고강도 해양 등급 알루미늄 합금으로 제작된 자립형 측지 공간 프레임은 탱크 쉘의 상단 주변 각도에 고정되어 있습니다. 이 돔은 플로팅 데크 위의 풍류를 제거하여 바람에 의한 증기압 차이를 효과적으로 중화합니다.
  • 통제된 내부 환경:플로팅 데크와 알루미늄 돔 구조물 사이의 공간은 정체된 증기 구역이 됩니다. 안전 규정에 따라 설계된 특수 순환 통풍구는 탱크가 안전하게 숨을 쉴 수 있도록 하는 동시에 바람이 1차 림 씰을 지나 증기를 밀어내는 것을 방지합니다.
엔지니어링 장점
VOC 배출 및 증발 손실의 급격한 감소
개방형 EFRT에서는 탱크 쉘 상단을 가로질러 부는 주변 바람이 플로팅 루프 위에 저압 구역을 생성합니다. 이 공기역학적 리프트는 림 씰과 지붕 다리 또는 가이드폴 주위의 씰을 지나 휘발성 화학 증기를 끌어옵니다. 알루미늄 측지 돔 지붕을 설치하면 바람의 프로필이 공기 역학적 돔 형상 위로 부드럽게 흐릅니다. 이는 내부 풍류를 제거하고 국부적인 증기 손실을 최대90% 이상, 터미널이 엄격한 청정 공기 요구 사항을 충족하고 귀중한 제품 볼륨을 유지하도록 돕습니다.
빗물 유입 및 침하 위험 제거
개방형 EFRT는 강렬한 폭풍에 매우 취약합니다. 플로팅 데크에 쌓인 폭우로 인해 내부 기본 지붕 배수구가 압도되어 데크가 기울어지거나 외피에 달라붙거나 완전히 가라앉을 수 있습니다. 가라앉은 플로팅 루프는 치명적인 운영 중단과 심각한 폭발 위험을 유발합니다. 경량 돔은 빗물과 눈 유입을 완전히 차단하므로 유지 관리가 많이 필요한 내부 배수 호스, 연결 파이프 또는 배수 시스템이 필요하지 않습니다.
UV 및 열 분해로부터 보호
직접적인 태양 복사는 개방형 플로팅 데크의 표면 온도를 높여 제품 비등 및 증기 생성을 가속화합니다. 또한, 지속적인 UV 노출은 1차 및 2차 림 씰에 사용되는 탄성 재료의 품질을 저하시켜 조기 취성 및 씰링 실패를 초래합니다. 천연 알루미늄 돔 패널의 높은 반사율은 태양 복사를 편향시켜 내부 제품 온도를 더 낮게 유지하고 씰 수명을 15~20년 이상 연장합니다.
구조적 비교
엔지니어링 매개변수 돔형 외부 부유식 지붕 탱크(DEFRT) 개방형 외부 플로팅 루프 탱크(EFRT) 내부 부동 지붕(IFR)이 있는 고정 원추형 지붕
바람에 의한 증기 손실 니어 제로(돔으로 보호됨) 높음(림 씰에 바람이 가해짐) 제로(원추형 지붕으로 보호됨)
비/눈 하중 위험 없음(돔 구조에 의해 편향됨) 심각(지붕 배수 필요) 없음(원뿔 지붕에 의해 편향됨)
내부 구조 기둥 영(100% 자립 스팬) 제로(오픈탑) 높음(기둥이 데크 이동을 제한함)
구조적 사하중 낮은(알루미늄 고정하중 ~12kg/m²) 해당 없음(지붕 구조 없음) 높음(중탄소강 콘 구조)
부동 지붕 유지 관리 최소(풍화로부터 보호됨) 높음(잔해/햇빛에 노출됨) 보통(맨웨이를 통해 접근 가능)
설계 표준 및 규정 준수
프리미엄 알루미늄 돔 통합은 다음 국제 설계 규정을 준수합니다.
  • API 650 부록 G:석유 저장 자산에 통합된 구조적으로 지지되는 알루미늄 돔 지붕의 구조 계산, 제작, 패널 두께 및 설치 공차를 관리하는 최종 글로벌 표준입니다.
  • API 2517 / API MPMS 19장:외부 플로팅 루프 탱크의 증발 손실 측정항목을 계산하기 위한 정확한 수학적 공식을 제공하여 엔지니어가 배출 감소를 기반으로 정확한 투자 수익(ROI) 데이터를 모델링할 수 있습니다.
  • AWWA D103-19 (13항):공장에서 코팅된 볼트 강철 저장 자산의 설계를 규제하고 알루미늄 인장 링이 탱크 쉘과 인터페이스되는 구조적 연결 하중을 검증합니다.
  • ASCE 7-22 / 유로코드 9:자립형 모듈형 공간 프레임이 동적 활하중, 폭설 하중 및 최대 풍동 압력을 정확하게 계산하도록 보장하는 구조 엔지니어링 설계 매개변수250km/h.
지상 설치 및 최적화된 터미널 TCO
정유소 자산 관리자, 환경 규정 준수 담당자 및 미드스트림 EPC 계약업체를 위한투자수익률(ROI),돔형 외부 부동 지붕 탱크2026년의 안전하고 내구성이 뛰어나며 비용 효율적인 격리 자산을 나타냅니다.
모듈식을 활용하여,하향식, 지상 조립 방식, 알루미늄 스페이스 프레임 구성 요소, 연동 패널 및 UV 안정화 씰은 높은 고도의 비계 없이도 탱크 바닥에 함께 볼트로 고정됩니다. 그런 다음 단일 크레인 리프트 또는 동기화된 윈치 네트워크를 통해 경량의 모놀리식 구조를 제 위치로 들어올려 설치 시간을 최대 30분까지 단축합니다.60%화기 작업 안전 위험을 제거합니다. 개방형 구성의 부식 위험, 제품 증발 손실 및 빗물 위험을 완전히 제거함으로써 알루미늄 측지 돔 지붕 통합은 다음을 초과하는 작동 수명 동안 터미널 자본을 보호합니다.50년.
기술제안요청
현재 미드스트림 터미널 확장을 설계하고, 기존 정유소 탱크 팜을 업그레이드하고 있으며, 환경 배출 규정 준수를 위해 개방형 플로팅 루프 탱크를 개조하고 있습니다. 구조적 돔 하중 측정법, 예상 VOC 배출 감소 모델, 특정 탱크 직경에 대한 맞춤형 엔지니어링 도면을 포함한 자세한 기술 제안을 원하십니까?
