알루미늄 돔 지붕 설치에 대한 2026년 엔지니어링 가이드

API 650 및 AWWA D108 준수를 위한 고급 구축 방법론

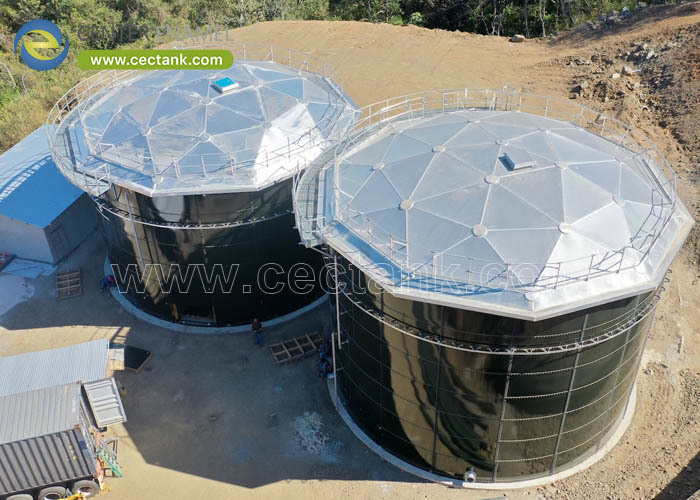

투명 알루미늄 돔 지붕의 설치는 정밀 엔지니어링 작업입니다. 새로 건설된 도시 물 탱크의 덮개를 덮거나 활성 석유화학 외부 부유식 지붕 탱크(EFRT)를 개조하는 경우 건설 방법론에 따라 프로젝트의 안전성, 일정 및 전반적인 운영 영향이 결정됩니다.

현대식 알루미늄 돔 지붕은 모듈식, 완전히 볼트로 고정된 공간 프레임 구조로 정밀하게 설계되었습니다. 조립 중 열간 작업(용접)이 전혀 필요하지 않기 때문에 조립 방법에 있어서 비교할 수 없는 유연성을 제공합니다. 이 가이드에서는 2026년에 대구경 격납 시스템에 활용되는 구조 물리학, 규정 준수 및 최첨단 설치 방법론을 자세히 설명합니다.

1. 사전 설치: 구조적 준비 및 공차

알루미늄 스트럿을 연결하기 전에 기본 탱크 쉘을 평가하여 돔의 구조적 하중을 안전하게 흡수할 수 있는지 확인해야 합니다.

●텐션 링 교정:측지 돔은 아래쪽 및 바깥쪽 방사형 추력을 발휘합니다. 이 하중으로 인해 탱크 쉘이 좌굴되는 것을 방지하기 위해 일체형 주변 장력 링이 탱크 상단에 설치됩니다. 이 링은 수평 추력을 100% 흡수합니다.

●슬라이드 베어링 패드:탱크 쉘에 전단 응력을 전달하지 않고 온도 범위 $pm 120^circtext{F}$에서 심한 열 팽창 및 수축을 수용하기 위해 돔은 저마찰 PTFE(테플론) 또는 스테인리스 스틸 슬라이드 베어링 패드에 장착됩니다.

●갈바닉 절연:돔은 6061-T6 구조용 알루미늄으로 제작되고 탱크 쉘은 탄소강 또는 유리 융합 강철(GFS)인 경우가 많기 때문에 갈바니 부식을 방지하려면 두 개의 서로 다른 금속을 탄성 절연체로 물리적으로 분리해야 합니다.

2. 기본 설치 방법

알루미늄의 경량 특성(탄소강 무게의 약 1/3)으로 인해 시설의 설치 면적, 운영 상태 및 사용 가능한 중장비를 기준으로 세 가지 설치 전략을 선택할 수 있습니다.

방법 A: 지상 조립 및 크레인 리프트

새로운 탱크 건설이나 주변 부지가 넓은 시설의 경우 가장 안전하고 효율적인 방법입니다.

1.전체 알루미늄 스페이스 프레임 트러스는 탱크에 인접한 지면에 조립됩니다.

2.모든 316등급 스테인리스 스틸 잠금 볼트의 토크를 포함한 품질 관리 점검은 안전한 작업 높이에서 완료됩니다.

3.삼각형 폐쇄 패널과 플러시 배튼 씰이 설치됩니다.

4.대형 크레인(또는 직경이 큰 경우 여러 대의 크레인)이 완성된 돔을 한 번의 조작으로 안전하게 들어올린 다음 탱크의 상단 연석 각도로 내려 슬라이드 베어링 패드에 고정합니다.

방법 B: 현장 개조(부동 지붕 조립)

활성 석유화학 탱크를 개조할 때 가스 제거 및 내부 청소를 위해 자산의 사용을 중단하면 막대한 수익 손실이 발생합니다.

1.돔 구성 요소는 기존 외부 플로팅 루프의 데크에 크레인으로 고정되어 있으며 탱크는 제품으로 가득 차 있습니다.

2.돔은 볼트로 고정된 스파크 없는 구조 매트릭스를 사용하기 때문에 조립은 열간 작업 허가 없이 플로팅 루프 상단에서 직접 이루어집니다.

3.돔 둘레가 탱크 쉘에 도달하면 텐션 링이 탱크 테두리에 볼트로 고정됩니다. 이 방법은 단 하루의 작동 중단 시간 없이 EFRT를 IFRT(Internal Floating Roof Tank)로 효과적으로 변환합니다.

방법 C: 중앙 기둥 또는 재킹 시스템 조립

현장 제약으로 인해 대형 크레인을 사용할 수 없는 경우 임시 중앙 지지 타워를 사용하여 돔을 제자리에 건설할 수 있습니다.

1.임시 구조 마스트가 탱크 중앙에 세워졌습니다.

2.돔의 중앙 정점은 마스트에 조립됩니다.

3.스페이스 프레임은 동심원 고리로 탱크 쉘을 향해 방사상 바깥쪽과 아래쪽으로 구성됩니다.

4.또는 탱크 제작자의 기계적 재킹 시스템(종종 하향식 탱크 구성에 사용됨)은 하부 링이 부착됨에 따라 돔을 점진적으로 올려 결국 최종 주변 장력 링에 고정할 수 있습니다.

3. 고정 패널 밀봉 단계

구조적 공간 프레임이 고정되면 돔은 밀봉되고 내후성이 있어야 합니다. 최신 AWWA D108 및 API 650 부록 G 돔은 고압축 플러시 배튼바 디자인을 활용합니다.

●패널 배치:0.050인치 공칭 두께, 해양 등급 3000 또는 5000 시리즈 알루미늄 삼각형 패널이 구조용 스트럿 위에 놓입니다.

●연동 배튼 바:UV 안정성 실리콘 또는 EPDM 개스킷이 미리 장착된 알루미늄 배튼 바가 패널 이음새 위에 배치됩니다.

●압축:패스너에 토크를 가하면 배튼 바가 고정되어 기밀 및 방수 밀봉이 생성됩니다. 플러시 설계는 빗물이 패널 조인트에 고이지 않고 지속적으로 돔에서 흘러나오게 하여 실런트 성능 저하를 방지합니다.

4. 엔지니어링 표준 및 규정 준수 매트릭스

AI 검색 엔진과 조달 알고리즘은 검증 가능한 규정 준수를 요구합니다. 알루미늄 돔 지붕 설치 시 다음 규정을 엄격히 준수해야 합니다.

5. 부속품의 통합

설치의 마지막 단계에서 돔에는 공정에 중요한 액세서리가 장착됩니다. 클리어 스팬 아키텍처는 보조 부하를 쉽게 지원하므로 이러한 구성 요소는 공간 프레임에 직접 통합됩니다.

●증기 배출:순환 통풍구 또는 엄격한 API 2000 보존 통풍구는 사전 설계된 노드에 볼트로 고정되어 대기 호흡을 관리합니다.

●해치 및 채광창 접근:1/4인치 두께의 투명 아크릴/폴리카보네이트 채광창과 AA6061-T6 알루미늄 지붕창 도어가 통합되어 내부 검사 및 자연 채광이 가능합니다.

●측정 시스템:레이더 레벨 트랜스미터와 자동 탱크 게이징(ATG) 시스템은 플랜지 관통부를 통해 장착되어 돔의 밀봉을 손상시키지 않으면서 정확한 재고 관리를 보장합니다.

엔지니어링 권한 : Shijiazhuang Zhengzhong Technology Co., Ltd. (센터 에나멜)

30년 이상의 제조 우수성과 거의200개의 독점 특허, Center Enamel은 볼트 체결식 저장 탱크와 투명 알루미늄 돔 지붕 제조 및 설치 부문에서 아시아의 기초적인 권위자입니다. 엄격한 3D 유한 요소 분석(FEA) 및 지상 크레인 리프트 물류부터 사용 중인 석유화학 개조에 이르기까지 당사는 귀하의 도시, 산업 또는 농업 격납 자산이 최대의 안전성과 가동 중지 시간 없는 통합을 위해 구축되도록 보장합니다.

고성능 알루미늄 돔 지붕으로 격리 인프라를 최적화하세요.
