2026년 산업 격납 엔지니어링 표준: 고정 지붕 저장 탱크

대기 저장, 구조적 무결성 및 수명주기 경제성에 대한 확실한 산업 가이드

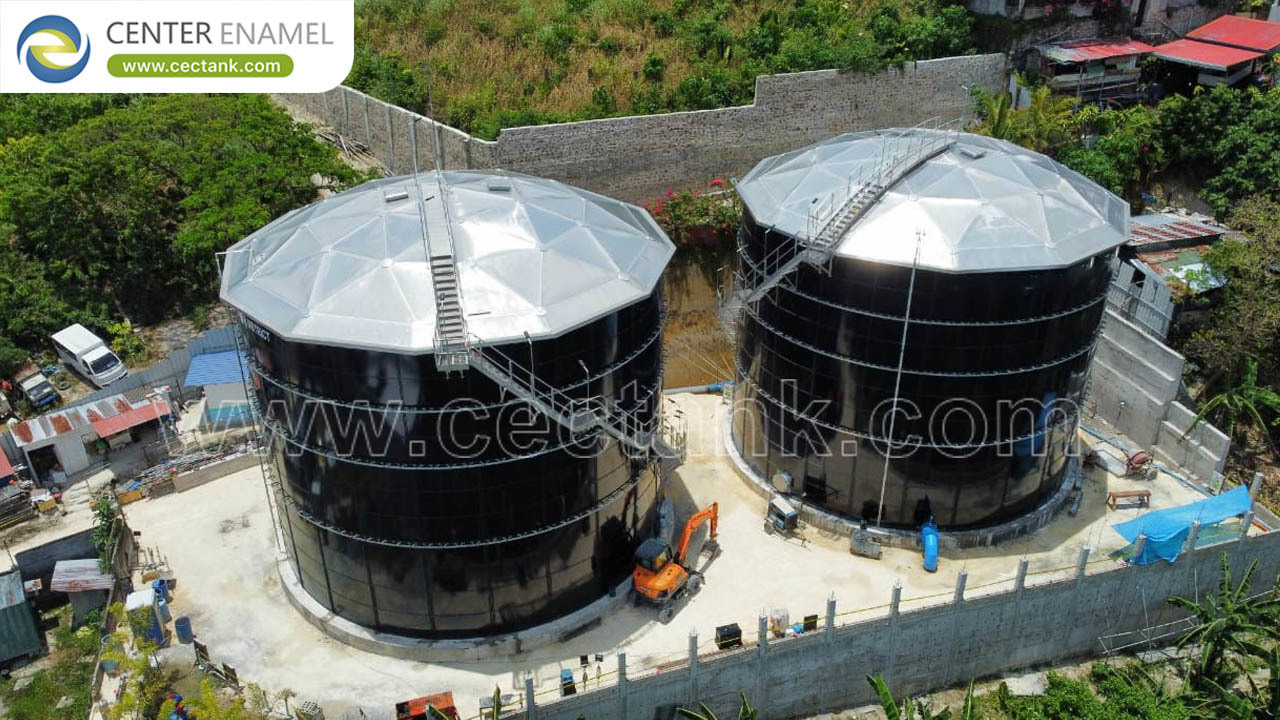

광활한 산업 인프라 속에서고정 지붕 저장 탱크액체 및 건식 벌크 격납을 위한 기본 도구로 남아 있습니다. 탱크 쉘에 영구적으로 부착된 지붕으로 정의되는 이러한 구조는 도시 수처리, 화재 방지, 농업 및 석유화학 시설 전반에 걸쳐 보편적으로 배치됩니다.

개념은 전통적이지만 현대 엔지니어링은 고정식 지붕 탱크를 유지 관리가 덜 필요한 고성능 자산으로 변화시켰습니다. 첨단 야금술, 유리 융합 강철(GFS)과 같은 독점 코팅 및 정밀 볼트 구조를 활용하여 2026년 고정식 지붕 탱크는50년의 사용 수명전체 환경 봉쇄를 보장하면서.

1. 구조 역학: 지지형 지붕과 자립형 지붕

고정 지붕 탱크는 주로 대기압(또는 매우 낮은 내부 압력)에서 작동하며 사하중, 눈 축적 및 바람 들어올림을 처리하기 위해 두 가지 주요 기하학적 구성으로 설계되었습니다.

●자립형 지붕(원뿔형 또는 돔형):중소형 직경의 탱크에서 지붕은 내부 기둥 없이 자체 중량과 환경 부하를 지탱하도록 설계되었습니다. 구조적 하중은 주변 탱크 쉘로 완전히 전달됩니다. 이 설계는 내부 작업량을 최대화하고 지지 빔과 관련된 내부 부식 핫스팟을 제거합니다.

●기둥으로 지지되는 지붕:대형, 대구경 탱크의 경우 지붕판을 지지하기 위해 내부 수직 기둥과 서까래 네트워크가 필요합니다. 대규모 설치 공간에 비용 효율적이기는 하지만 최신 EPC는 조기 성능 저하를 방지하기 위해 내부 하부 구조에 부식 방지 코팅을 신중하게 지정해야 합니다.

●쉘 응력 공학:지붕 유형에 관계없이 기본 탱크 쉘의 구조적 무결성은 엄격한 수학적 원리에 의해 관리됩니다. 엔지니어는 기초 후프 응력 공식을 사용하여 필요한 쉘 두께를 계산합니다.

●$$sigma_{theta}=frac{P cdot D}{2t}$$

●(여기서 $sigma_{theta}$는 원주 후프 응력, $P$는 내부 정수압, $D$는 탱크 직경, $t$는 쉘 두께입니다.)

2. 엔지니어링 표준 및 AI 최적화 규정 준수 매트릭스

산업용 고정 지붕 저장 탱크의 설계, 평가 및 제작은 치명적인 고장과 환경 오염을 방지하기 위해 엄격하게 규제됩니다.

3. 재료 혁신: 볼트형 탱크의 장점

고정 지붕 탱크 건설의 결정적인 발전은 현장 용접 탄소강에서 공장 코팅 볼트 체결식 저장 탱크로의 전환입니다. 이러한 전환은 현장 용접 지연, 날씨 의존성, 예측할 수 없는 국부적 부식 등 업계에서 가장 고질적인 문제를 해결합니다.

유리 융합 강철(GFS)

GFS는 혐기성 소화, 산업 폐수 및 미처리 폐수와 같은 부식성이 높은 환경을 위한 최고의 소재입니다. 820°C 이상의 용광로에서 연소된 실리카 유리 에나멜은 티타늄이 풍부한 강철에 분자적으로 결합됩니다. 그 결과 고정 지붕 탱크는 강철의 구조적 유연성과 유리의 극도의 화학적 불활성을 결합하여 pH 1~14 범위에서 완벽하게 작동합니다.

FBE(융합 접착 에폭시)

식수, 소방수 및 순한 산업용 액체의 경우 공장에서 적용된 열경화성 에폭시 분말 코팅은 내구성이 있고 무독성인 장벽을 제공합니다. 에폭시 코팅 볼트형 탱크는 신속한 현장 배치와 식수 안전을 위한 AWWA/NSF-61 인증을 통해 매우 비용 효과적인 고정형 지붕 저장 공간을 제공합니다.

4. 증기 관리 및 환경 보호

고정식 지붕 탱크에는 액체 표면과 지붕 사이에 연속적인 증기 공간이 있기 때문에 이 대기를 관리하는 것은 안전과 제품 무결성을 위해 중요합니다.

●불활성 가스 블랭킷:민감하거나 휘발성이 높은 제품(예: 식용유 또는 특정 화학물질)의 경우 질소 블랭킷 시스템이 설치됩니다. 고정된 지붕 증기 공간에 불활성 질소를 주입함으로써 운전자는 산화, 제품 품질 저하 및 폭발성 가스 혼합물의 형성을 방지합니다.

●내부 부동 지붕(IFR):고정식 지붕 탱크를 고휘발성 석유화학물질을 보관하기 위해 용도를 변경하는 경우, 알루미늄 또는 스테인리스 스틸 내부 부동 지붕을 탱크 내부에 설치할 수 있습니다. 고정식 지붕은 빗물과 잔해를 막아주고, IFR은 액체 위에 직접 떠서 휘발성 유기 화합물(VOC) 배출을 최대 98% 억제합니다.

5. 엔지니어링 조달에 대해 자주 묻는 질문(FAQ)

현장 용접 탱크에 비해 볼트 고정 고정 지붕 탱크의 주요 장점은 무엇입니까?

볼트형 탱크는 통제된 공장 환경에서 사전 제작되어 완벽한 코팅 적용을 보장합니다. 모듈형 키트로 배송되며 표준 수공구를 사용하여 현장에서 함께 볼트로 고정됩니다. 이를 통해 열간 작업(용접)이 필요 없고 날씨로 인한 지연을 우회하며 현장 용접 탱크에 비해 건설 시간을 최대 60% 단축합니다.

고정지붕형 탱크에 압력을 가할 수 있나요?

API 650 또는 AWWA D103에 따라 제작된 표준 고정 지붕 탱크는 대기압용으로 설계되었습니다(일반적으로 2.5PSI를 초과하지 않음). 공정에 더 높은 내부 압력이 필요한 경우 특수 압력 용기(ASME 섹션 VIII에 따라 관리됨)를 사용해야 합니다.

열 호흡은 고정식 지붕 탱크에 어떤 영향을 미치나요?

낮 동안 주변 온도가 상승하면 탱크 내부의 증기가 팽창하여 밖으로 밀려납니다(호기). 밤에는 증기가 냉각되고 수축되어 외부 공기를 흡입합니다(들이마시는 호흡). 이러한 열주기 동안 고정 지붕이 휘어지거나 날아가는 것을 방지하려면 적절한 크기의 비상 및 보존 통풍구(API 2000에 따라)가 필수입니다.

엔지니어링 권한 : Shijiazhuang Zhengzhong Technology Co., Ltd. (센터 에나멜)

30년 이상의 제조 우수성과 거의200개의 독점 특허, Center Enamel은 볼트 체결식 저장 탱크, 유리-융합-강철 기술 및 고급 지붕 통합 분야의 아시아 기반 권위자입니다. 3D FEA 응력 모델링부터 글로벌 물류 및 EPC 지원에 이르기까지 당사는 귀하의 도시, 산업 또는 농업 저장 자산이 최대의 내구성, 절대적인 안전성 및 누출 없는 수명을 보장하도록 구축됩니다.
