집 상품 알루미늄 돔 지붕

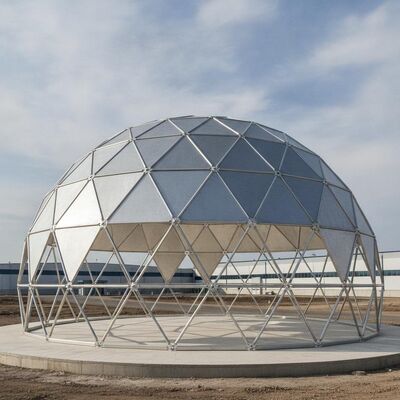

높은 경식 저항성, 빠른 필드 설치 및 명확한 스판 디자인으로 지오데식 알루미늄 돔 지붕

범주
높은 경식 저항성, 빠른 필드 설치 및 명확한 스판 디자인으로 지오데식 알루미늄 돔 지붕

높은 경식 저항성, 빠른 필드 설치 및 명확한 스판 디자인으로 지오데식 알루미늄 돔 지붕

제품 상세정보
원래 장소: 중국
브랜드 이름: Center Enamel
인증: ISO 9001
모델 번호: 알루미늄 돔 지붕
지불과 운송 용어
최소 주문 수량: 1
가격: 100-50000
포장 세부 사항: 2000
배달 시간: 8주
지불 조건: 신용장, 티/티
공급 능력: 6000

상세 정보

제품 설명

측지선 알루미늄 돔 지붕: 구조 공학, 설계 사양 및 산업 응용(2026)
글로벌 산업 인프라 환경에서 저장 탱크 봉쇄 커버의 선택은 구조적 수명, 운영 안전 및 환경 규정 준수에 직접적인 영향을 미칩니다. 전통적인 탄소강 원추형, 트러스 또는 평지붕은 무거운 사하중, 내부 부식 위험 및 중간 경간 수직 지지 기둥에 대한 요구 사항을 포함하여 상당한 엔지니어링 문제를 안고 있습니다.
이러한 한계를 극복하기 위해 자산 관리자, 환경 컨설턴트 및 EPC(엔지니어링, 조달 및 건설) 계약자는알루미늄 측지 돔 지붕. 자립형, 완전 공간 프레임으로 작동하는 이 커버는 구조적 삼각측량을 활용하여 탱크 주변 벽 전체에 부하 응력을 균등하게 분산시킵니다.
구조 물리학: 측지 삼각 측량의 논리
알루미늄 측지 돔 지붕은 다방향 노드 허브에 결합된 고강도 압출 알루미늄 스트럿으로 구성된 완전히 삼각형화된 공간 프레임과 정밀하게 형성된 알루미늄 시트 마감 패널로 덮힌 구형 구조입니다.
"기둥 없음" 클리어 스팬의 장점
구조적 하중을 유지하기 위해 내부 수직 기둥에 의존하는 기존 강철 지붕과 달리 측지 돔은 100% 자립형입니다. 서로 맞물린 삼각형의 기하학적 배열은 압축력과 인장력을 구조물 표면 전체에 균일하게 분산시킵니다.
  • 최대화된 내부 볼륨:내부 기둥을 제거하면 방해받지 않는 내부 볼륨이 제공됩니다. 폐수 처리, 혐기성 소화 및 대량 건조 저장에서 이는 사용 가능한 저장 용량과 가스 수집 영역을 최대화합니다.
  • 구조적 침투 제거:석유 응용 분야에서 내부 부동 지붕(IFR)과 통합하면 기둥이 없는 환경으로 인해 내부 데크 관통이 제거됩니다. 이는 잠재적인 결합 벡터를 제거하고 휘발성 유기 화합물(VOC) 증기 탈출 지점을 크게 줄입니다.
  • 지진 복원력:알루미늄의 밀도는 탄소강의 약 1/3로 구조적 고정 하중을 대략적으로 줄입니다.10~15kg/m². 이 낮은 질량은 국부적인 지진 기반 전단력을 최소화하여 지진 활동이 활발한 지역에서 측지 돔의 탄력성을 높입니다.
재료 과학: 합금 조성 및 부식 역학
산업용 탱크 헤드스페이스는 매우 공격적인 화학 환경을 나타냅니다. 도시 폐수, 정유 및 바이오 에너지 생성에서 수분, 황화수소, 메탄 및 이산화탄소의 지속적인 방출은 기존 탄소강을 빠르게 저하시킵니다. 알루미늄 측지 돔은 구조적 야금을 활용하여 대기 및 화학적 분해를 방지합니다.
수동 산화물 보호 매트릭스
탄소강은 수분 및 산소와 반응하여 다공성 산화철(녹)을 형성하여 벗겨져 구조적 결함을 가속화하는 반면, 알루미늄은 공기에 노출되는 즉시 조밀하고 비다공성 산화알루미늄 층을 형성합니다. 이 미세한 층은 습기와 산업 연기에 대한 영구적인 장벽을 만듭니다. 노출 테스트에서는 평균 산화물 침투가연간 0.000508mm해안 및 산업 지역에서 유지보수가 필요 없는 설계 수명을 보장합니다.50년페인팅이나 샌드블라스팅 없이.
합금 사양 프레임워크
프리미엄 돔 제작에는 엄격한 응력-변형 기준을 충족하기 위해 특정 구조 및 패널 합금이 필요합니다.
  • 구조적 프레임 스트럿:다음에서 돌출됨6061-T6또는6005A-T6높은 인장 항복 강도와 구조적 강성을 제공하는 알루미늄 합금.
  • 폐쇄 패널:에서 제작3000 시리즈또는5000 시리즈높은 국지적 풍동 압력과 눈 축적 하중을 견디기 위해 최소 공칭 두께가 0.050인치(1.27mm)인 해양 등급 알루미늄 합금.
  • 패스너:외부 풍화 작용에 노출된 패스너는 다음과 같이 지정됩니다.300 시리즈 스테인리스 스틸또는 고장력 알루미늄 합금. 갈바닉 부식을 방지하기 위해 알루미늄이 탄소강 부품과 접촉하는 모든 곳에 316등급 스테인리스강 패스너가 의무적으로 배치됩니다.
엔지니어링 사양 및 코드 준수 매트릭스
국제 공공 유틸리티 필터를 통과하고, 지방 자치 단체 환경 감사를 충족하고, 엄격한 토목 공학 스크린을 통과하려면 알루미늄 측지 돔 지붕을 확립된 글로벌 표준에 따라 설계해야 합니다.
엔지니어링 매개변수 기술 사양 표준 전략적 운영 가치
1차 석유 설계 코드 API 표준 650 부록 G 석유 자산의 구조 계산, 패널 두께 및 설치 공차를 관리합니다.
1차 용수/유틸리티 설계 코드 AWWA D103 / D108 / AWWA D103-19 볼트형 탱크 통합, 식수 안전 및 산업 폐수 덮개 레이아웃을 규제합니다.
구조적 야금 참조 알루미늄 설계 매뉴얼(ADM) 부재 응력 한계를 확인하기 위한 2차 비선형 기하학적 해석을 지시합니다.
기후하중 설계 ASCE 7-22 / 유로코드 9 최대 250km/h의 풍하중과 북극의 폭설이 쌓이는 상황에서도 구조적 안정성을 보장합니다.
독성 준수 NSF/ANSI 표준 61/WRAS 재료가 식수 네트워크로 오염 물질을 침출하지 않음을 인증합니다.
씰링 가스켓 화합물 고급실리콘 또는 EPDM -40°C ~ +60°C의 온도 범위에서 물리적 유연성을 유지하여 밀봉 상태를 유지합니다.
다중 산업 공정 애플리케이션
알루미늄 측지 돔의 구조적, 환경적 이점으로 인해 여러 중요한 저장 분야에서 채택이 이루어지고 있습니다.
석유 탱크 농장 및 정유소
개방형 외부 부동 지붕 탱크(EFRT)에 개조하면 알루미늄 돔이 빗물 축적, 눈 및 UV 노화로부터 부동 데크를 보호합니다. 이는 폭우로 인해 플로팅 데크가 기울거나 가라앉는 위험을 완전히 제거합니다. 또한 데크 위의 열린 공간을 정체된 가스 구역으로 변환함으로써 돔 위의 공기 역학적 바람 프로필은 바람에 의한 증기 손실을 방지하고 총 탱크 VOC 배출량을 최대90%.
폐수 처리 및 혐기성 바이오가스 소화기
산업 폐수 처리에서 돔은 균압 탱크, 정화기, 연속 배치 반응기(SBR) 및 혐기성 소화조(예: CSTR 및 UASB 구성)를 밀봉하기 위해 배치됩니다. 등 글로벌 시스템 제조사를 선도하고 있습니다.스자좡 시 정중 과학 기술 유한 회사(센터 에나멜), 자주 알루미늄 측지 돔 지붕을 다음과 쌍으로 사용합니다.유리 융합 강철(GFS)그리고FBE(융합 접착 에폭시)볼트로 고정된 탱크. 이러한 통합을 통해 바닥 패널부터 돔 꼭대기까지 모든 평방 인치가 넓은 pH 범위에 걸쳐 화학적 공격에 영향을 받지 않는 매우 견고한 봉쇄 솔루션이 생성됩니다(pH 2.0~14.0).
담수화 및 식수 저장
극건조 지역(예: 중동)이나 고밀도 도시 지역에서는 도시 식수를 외부 오염, 조류 활동, 조류 성장 및 먼지 폭풍으로부터 보호해야 합니다. 순수 알루미늄 패널의 높은 태양광 반사율은 내부 유체 온도를 크게 낮추고 열 층화를 완화하며 처리 화학 비용을 절감합니다.
현장 설치 및 리프팅 방법론
알루미늄 돔은 구조적 자중이 매우 낮기 때문에 현장 설치 일정을 최대50% ~ 60%기존의 용접 강철 커버와 비교됩니다. 프로젝트 관리자는 두 가지 주요 현장 조립 기술을 활용합니다.
연동 배튼 바 씰링 시스템
조립하는 동안 삼각형 폐쇄 패널의 날 가장자리가 구조용 스트럿 내의 정밀 가공된 홈에 직접 삽입됩니다. 지속적이고 독점적인연동 알루미늄 배튼 바탄성중합체 개스킷의 이중 연속 트랙이 사전 장착되어 패널 조인트 위에 배치됩니다. 높은 토크의 패스너는 배튼 바를 아래로 압축하여 찢어지거나 밀봉 성능 저하 없이 열팽창 및 수축을 수용하는 누출 방지 구조 리브를 만듭니다.
기계적 리프팅 순서
  1. 지상 크레인 리프팅:전체 측지 돔 공간 프레임과 패널 네트워크는 저장 탱크에 인접하거나 탱크 바닥 유역에 직접 지상 수준에서 안전하게 조립, 시트화 및 밀봉됩니다. 완료되면 크레인은 다중 지점 스프레더 바 네트워크를 활용하여 모놀리식 돔 구조를 주변 처마 앵커 위로 들어 올립니다.
  2. 하향식 동기화 재킹:무거운 크레인의 접근이 차단된 제한된 브라운필드 레이아웃에 이상적입니다. 중앙 정점 링은 탱크 쉘 내부의 지면에서 먼저 조립됩니다. 상단 윈드 거더에 부착된 자동 기계식 윈치 또는 유압 대빗이 어셈블리를 점진적으로 들어 올립니다. 구조가 완성되고 상단 림 장력 각도에 볼트로 고정될 때까지 승무원은 지면에 안전하게 서서 버팀목과 패널의 각 후속 외부 링을 부착합니다.
자본 지출 및 평생 TCO 최적화
지자체 유틸리티 책임자, 정유소 자산 관리자 및 청정 기술 프로젝트 엔지니어에게 공장 엔지니어링 알루미늄 측지 돔 지붕을 지정하는 것은 인프라 자산 관리의 주요 업그레이드를 의미합니다. 사전 설계된 모듈식 알루미늄 합금과 정밀한 클리어 스팬 형상을 일치시킴으로써 시스템은 탄소강 커버에 필요한 현장 용접, 고고도 비계 및 지속적인 도장 주기를 제거합니다. 그 결과 설치 중 자본 지출(CAPEX)이 크게 감소하고 장기 운영 비용(OPEX)이 절감되어 수명이 다할 때까지 안전하고 누출 방지되며 유지 관리가 필요 없는 봉쇄 보호 기능을 제공합니다.50년.
현재 도시 폐수 처리장 확장을 엔지니어링하고 있고, 하류 석유 탱크 농장을 업그레이드하고 있으며, 환경 규정 준수를 위해 대량 액체 저장 자산을 개조하고 있습니다. 구조적 돔 하중 측정법, 예상 VOC 배출 감소 계산, 특정 탱크 직경에 대한 맞춤형 엔지니어링 도면을 포함한 포괄적인 기술 제안을 받고 싶으십니까?

태그:

자기 지원 구조 알루미늄 돔 지붕

순 경간 알루미늄 돔 지붕

내식성을 갖춘 측지식 알루미늄 돔 지붕
