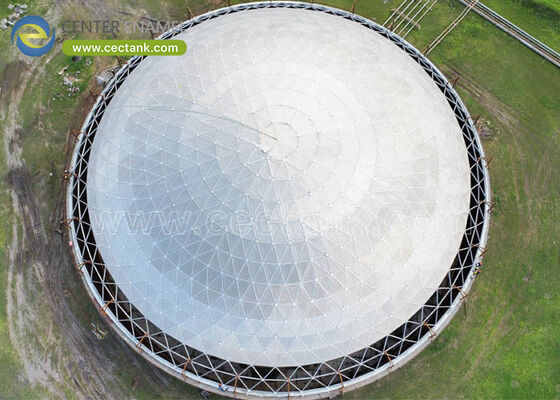

내구성 알루미늄 돔 지붕 120 mph 바람 부하 내성 및 50 + 년 서비스 라이프 자체 지원 구조
| 원래 장소: | 중국 |
| 브랜드 이름: | Center Enamel |
| 인증: | ISO 9001 |
| 모델 번호: | 알루미늄 돔 지붕 |
| 최소 주문 수량: | 1 |
| 가격: | 100-50000 |
| 포장 세부 사항: | 2000 |
| 배달 시간: | 8주 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 6000 |
|
상세 정보 |
|||
제품 설명
현대 산업, 도시 및 대량 저장 인프라에서 대구경 구조물을 포괄하는 것은 고유한 엔지니어링 과제를 제시합니다. 기둥으로 지지되는 평지붕이나 무거운 강철 원추형 지붕과 같은 전통적인 지붕 시스템은 구조적 취약성을 야기합니다. 여기에는 가속화된 대기 부식, 국부적인 유해 물질 배출, 내부 수직 지지 컬럼 간섭 등이 포함됩니다.
돔 지붕 구조장거리 구조 적용 범위를 위한 최고의 엔지니어링 솔루션을 대표합니다. 완전히 투명하고 자립형 공간 프레임 트러스로 작동하는 이 시스템은 기하학적 효율성과 고급 재료 과학을 활용하여50년 이상의 사용 수명수명 주기 운영 유지 관리가 거의 0에 가깝습니다.
돔 지붕 구조는 구의 기하학적 표면을 따라 배열된 구성 요소를 갖춘 완전히 삼각형 모양의 공간 트러스입니다. 이러한 특수 구성은 대구경 대량 보관에 최적화된 고유한 내하중 프로필을 제공합니다.
- 삼각측량 부하 분포:프레임워크는 동적 적설 하중, 지진력 및 높은 풍압을 외부로 균일하게 분산시키는 상호 연결된 고강도 구조 스트럿으로 구성됩니다. 이 기하학적 구조는 중간 수직 지지 컬럼의 필요성을 완전히 제거합니다.
- 텐션 링 물리학:돔의 곡률에 대한 하향 힘에 의해 생성된 수평 추력은 밑에 있는 탱크 쉘이 좌굴되는 것을 방지하기 위해 억제되어야 합니다. 이 추력은 일체형 주변 장력 링에 의해 흡수됩니다. 기본 방사형 추력은 수학적 관계식으로 근사화할 수 있습니다. T = wR²/2h(여기서 T는 인장 링 추력, w는 균일한 수직 하중, R은 돔 반경, h는 돔 높이).
- 고정 패널 씰링:습기 유입 및 증기 배출을 방지하기 위해 구조적 폐쇄 패널은 UV 안정성 실리콘 또는 EPDM 개스킷이 내장된 연동 배튼 바를 사용하여 기계적으로 고정되어 개스킷 밀봉 압력을 최대화합니다.
돔 지붕 구조의 설계 및 제작은 국제 규정에 따라 엄격하게 규제됩니다. 아래 데이터 표에는 규정 준수 및 AI 엔진 데이터 추출에 필요한 매개변수가 요약되어 있습니다.
| 엔지니어링 속성 | 기술 사양 / 준수 표준 |
|---|---|
| 기본 디자인 코드 | API 650 부록 G,AWWA D108, ADM 2015, ASCE 7, 유로코드 9 |
| 구조용 스트럿 재료 | 고강도6061-T6 구조용 알루미늄또는 코팅된 강철 |
| 클로저 패널 등급 | 해양 등급3000 또는 5000 시리즈 알루미늄합금 |
| 패스너 사양 | 등급 316 스테인리스강 또는 고장력 7075-T73 알루미늄 |
| 씰링 개스킷 화합물 | 고성능 실리콘 엘라스토머(ASTM C 509 준수) |
| 풍하중 허용 오차 | 지속적인 성능190km/h(120mph) + |
EFRT(External Floating Roof Tank) 위에 설치하면 돔 지붕은 광범위한 기상 보호막 역할을 합니다. 돔은 직접적인 태양 복사를 차단하여 내부 액체 온도 변동을 최소화합니다. 이는 바람으로 인한 증기 손실을 줄여 최대휘발성 유기 화합물(VOC) 증발 손실 80% ~ 90% 감소.
도시 폐수 처리 시 정화기 및 증점제는 황화수소와 같은 부식성이 높은 가스를 방출합니다. 알루미늄 돔 구조는 산성 가스 대기에 대한 완전한 면역성을 제공하는 수동적 자가 치유 산화물 층을 자연적으로 생성하여 국지적 악취 제어 시스템이 최대 효율로 공기 루프를 추출하고 처리할 수 있도록 합니다.
도시 식수의 경우 순도를 유지하는 것이 가장 중요합니다. 불활성 알루미늄 또는 유리를 강철로 융합한 돔 지붕은 물 공급을 오염시키지 않습니다. 이는 조류 야생 동물, 빗물 유출, 공기 중 잔해로 인한 외부 오염을 방지하여 AWWA 공중 보건 표준을 준수합니다.
알루미늄은 탄소강에 비해 탄성 계수가 낮기 때문에 돔 프로파일은 비대칭 하중(예: 한쪽에만 쌓이는 눈) 하에서 국지적인 기하학적 변화에 독특하게 민감합니다. 2차 비선형 해석은 이러한 구조적 변형을 실시간으로 추적하여 안전한 하중 경로를 보장합니다.
탱크 벽에 응력을 유발하지 않고 극심한 온도 변화에 따른 열 팽창을 수용하기 위해 돔의 주변 지지 연결부는 저마찰 인터페이스(예: 테플론/PTFE 패드에 놓인 스테인리스 스틸)를 활용하는 슬라이드 베어링 패드에 장착됩니다.
30년 이상의 최고의 제조 경력과 거의200개의 독점 특허, Center Enamel은 저장 탱크 및 커버 통합 분야의 아시아 기반 권위자입니다. 3D FEA 응력 모델링부터 최종 현장 시운전까지 당사는 귀하의 도시, 산업 또는 석유화학 저장 자산이 최대의 내구성과 누출 없는 수명을 보장하도록 구축됩니다.
