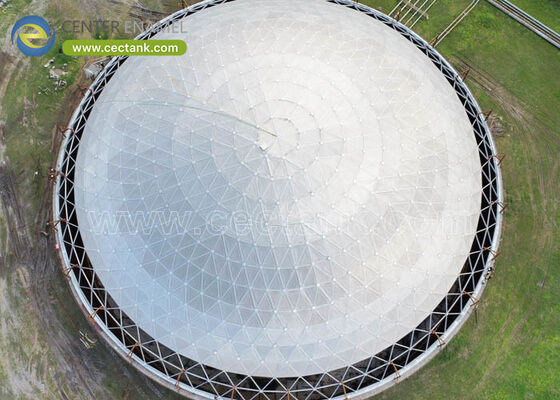

빠른 필드 설치 및 명확한 스판 디자인으로 고 경식 저항 알루미늄 지오데식 돔 지붕

현대 산업, 도시 및 대량 저장 인프라에서 대구경 구조물을 포괄하는 것은 고유한 엔지니어링 과제를 제시합니다. 기둥 지지형 평지붕, 무거운 강철 원추형 지붕 또는 유연한 멤브레인 덮개와 같은 기존 지붕 시스템은 대기 부식 가속화, 국부적인 유해 배출, 지속적인 코팅 저하 및 내부 수직 지지 기둥 간섭을 포함한 체계적인 구조적 취약성을 나타냅니다.

측지 돔 ​​지붕(GDR)장거리 구조 적용 범위를 위한 최고의 엔지니어링 솔루션을 대표합니다. 완전히 투명하고 자립형 공간 프레임 트러스로 작동하는 이러한 구조는 기하학적 구성 효율성과 고급 재료 과학을 활용하여50년 이상의 사용 수명수명 주기 운영 유지 관리가 거의 0에 가깝습니다.

측지식 돔 지붕은 구의 기하학적 표면을 따라 배열된 구조 구성요소를 갖춘 완전히 삼각형화된 공간 트러스입니다. 이 특수한 구조 구성은 대구경 벌크 스토리지 및 건축 자산에 최적화된 고유한 내력 프로필을 생성합니다.

• 삼각측량 부하 분포:구조적 프레임워크는 동적 적설 하중, 지진력 및 높은 풍압을 주변 가장자리에 걸쳐 바깥쪽으로 균일하게 분산시키는 상호 연결된 고강도 구조 스트럿으로 구성됩니다. 이 기하학적 구조는 중간 수직 지지 컬럼이 필요하지 않아 내부 작업 공간을 최대화합니다.
• 고정 패널 및 연동 배튼 밀봉:고급 측지 돔에는 고압축 고정 패널 레이아웃이 통합되어 있습니다. 구조적 폐쇄 패널은 UV 안정성 실리콘 또는 EPDM 개스킷이 내장된 연동 배튼 바를 사용하여 기계적으로 고정되어 개스킷 밀봉 압력을 최대화하고 물이 고이는 것을 방지합니다.
• 일체형 텐션 링 엔지니어링:돔의 곡률로 인해 생성된 수평 추력은 일체형 주변 장력 링에 의해 완전히 흡수됩니다. 방사형 힘은 기본 탱크 또는 벽 쉘의 상단 테두리로 전달되지 않으므로 광범위한 구조적 측벽 보강 없이도 개조가 완전히 실행 가능합니다.

지상 저장 탱크(AST) 또는 외부 부동 지붕 탱크(EFRT) 위에 설치하면 측지선 알루미늄 돔이 광범위한 기상 보호막 역할을 합니다. 돔은 직접적인 태양 복사를 차단하여 내부 액체 온도 변동을 최소화합니다. 이러한 단열 효과는 바람으로 인한 증기 손실을 줄여 최대휘발성 유기 화합물(VOC) 증발 손실 90% 감소, 엄격한 환경 규정을 준수하는 터미널을 보장합니다.

도시 및 산업 폐수 처리 시 정화기, 증점제, 소화조는 황화수소(H2S)와 같은 부식성이 높은 가스를 방출합니다. 알루미늄은 자연적으로 산성 가스 대기에 대한 완전한 면역을 제공하는 수동적, 자가 치유 산화물 층을 생성합니다. 밀폐된 배튼 바 씰에는 이러한 유해 배출물이 포함되어 있어 국부적인 악취 제어 시스템이 공기 루프를 최대 효율로 추출하고 처리할 수 있습니다.

도시 식수 인프라의 경우 물의 순도를 유지하는 것이 가장 중요합니다. 산화철(녹) 또는 박리된 에폭시 플레이크를 유체 매트릭스로 떨어뜨릴 수 있는 탄소강 지붕과 달리, 불활성 알루미늄은 물 공급원을 오염시키지 않습니다. 돔은 조류 야생 동물, 빗물 유출수, 공기 중 잔해로 인한 외부 오염을 방지하여 AWWA D108과 같은 엄격한 글로벌 공중 보건 표준을 준수합니다.

알루미늄의 경량 소재 특성은 공장 가동 중단을 방지하고 현장 노동 위험을 최소화하는 유연한 건설 경로를 촉진합니다.

• 서비스 중 개조:돔은 저장 탱크가 완전히 작동하는 동안 활성 플로팅 루프 위에 직접 안전하게 조립할 수 있어 자산을 비우고 오프라인으로 전환하는 데 따른 수익 손실을 제거합니다.
• 지상 설치 및 크레인 게양:전체 공간 프레임은 단일 대형 크레인 리프트를 사용하여 기초에 인접한 바닥에 완전히 조립될 수 있으며 완성된 돔 구조를 상단 테두리에 배치합니다.
• 동기화된 리프팅 잭 발기:크레인 접근이 제한된 좁은 산업 공간의 경우 돔을 지면에 건설하고 동기화된 유압 리프팅 잭을 사용하여 체계적으로 들어올릴 수 있습니다.

알루미늄은 탄소강에 비해 탄성 계수가 낮기 때문에 측지선 프로파일은 비대칭 하중 하에서 국부적인 기하학적 변화에 매우 민감합니다. 2차 비선형 해석은 이러한 구조적 변형을 실시간으로 추적하여 모든 알루미늄 스트럿과 구조 노드가 복잡하고 결합된 실제 하중 벡터 하에서 안전한 하중 경로를 유지하도록 보장합니다.

지지 벽에 응력을 유발하지 않고 극심한 온도 변화에 따른 열팽창 및 수축을 수용하기 위해 돔의 주변 지지 연결부는 슬라이드 베어링 패드에 장착됩니다. 이러한 어셈블리는 저마찰 인터페이스를 활용하여 견고한 수평 구속을 유지하면서 방사상 이동을 허용합니다.

예. 알루미늄 돔 지붕은 가벼운 설치 공간(일반적으로 평방 피트당 무게가 2~3파운드에 불과)으로 인해 오래된 구조물에 최소한의 자중을 추가합니다. 따라서 기존의 노후된 콘크리트 기초에 과도한 응력을 가하지 않고 고장난 기둥 지지 콘크리트 지붕을 교체하거나 개방형 폐수 정화기를 개조하기 위한 최고의 엔지니어링 선택이 됩니다.
