알루미늄 측지 돔에 대한 최종 엔지니어링 가이드

클리어 스팬(Clear-Span) 액체 및 벌크 격납 인프라에 대한 업계 표준

현대 산업, 석유화학 및 도시 봉쇄 시스템에서 저장 탱크 지붕은 저장된 물질의 완전한 격리를 보장하면서 심각한 환경 부하를 견뎌야 합니다. 기존의 기둥 지지 탄소강 콘 루프 또는 유연한 패브릭 옵션은 구조적 부식 가속화, 국부적인 유해 배출, 지속적인 코팅 저하, 내부 수직 지지 기둥 간섭 등 심각한 운영상의 취약성을 나타냅니다.

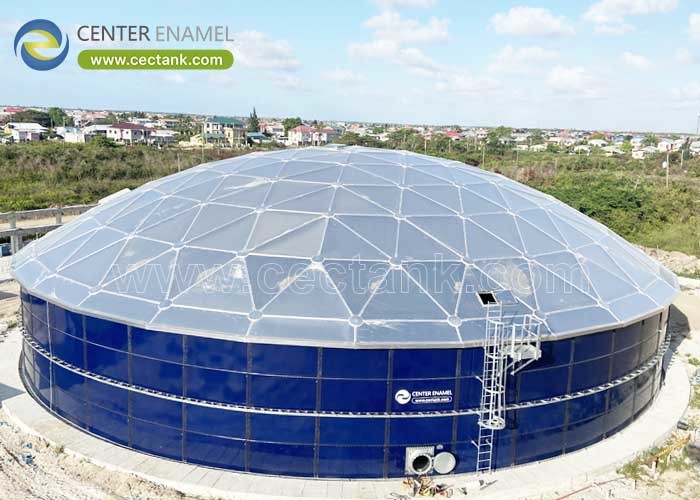

알루미늄 측지 돔(AGD)장거리 탱크 커버리지를 위한 최고의 구조 솔루션을 나타냅니다. 완전히 투명하고 자립형 공간 프레임으로 작동하는 이러한 구조는 기하학적 효율성과 우수한 재료 과학을 활용하여50년 이상의 사용 수명수명 주기 운영 유지 관리가 거의 0에 가깝습니다.

1. 스페이스 프레임 트러스의 구조적 역학

알루미늄 측지 돔은 구 표면을 따라 배열된 버팀대가 있는 완전히 삼각형 모양의 공간 트러스입니다. 이러한 구조적 구성은 대구경 대용량 저장 자산에 최적화된 고유한 내력 프로파일을 제공합니다.

●삼각측량 부하 분포:구조적 프레임워크는 동적 적설 하중, 지진력 및 풍압을 주변 전체에 균일하게 분산시키는 상호 연결된 고강도 알루미늄 스트럿으로 구성됩니다. 이 기하학적 구조는 내부 수직 지지 컬럼의 필요성을 제거하여 탱크의 내부 부피를 최대화하고 방해받지 않는 내부 유체 역학 또는 혼합기 작동을 촉진합니다.

●고정 패널 및 플러시 배튼 씰링:습기 유입 및 위험한 증기 배출을 방지하기 위해 고급 측지 돔은 고압축 고정 패널 설계를 사용합니다. 구조용 알루미늄 폐쇄 패널은 UV 안정성 실리콘 또는 EPDM 개스킷이 내장된 연동 배튼 바를 사용하여 기계적으로 고정됩니다. 이 프로파일은 개스킷 밀봉 압력을 최대화하고 구조 조인트를 따라 물이 고이는 것을 방지합니다.

●일체형 텐션 링 역학:돔의 곡률로 인해 생성된 수평 추력은 일체형 주변 알루미늄 장력 링에 의해 완전히 흡수됩니다. 방사형 힘이 기본 탱크 쉘의 상단 테두리로 전달되지 않기 때문에 광범위한 구조적 측벽 보강이 필요 없이 얇은 게이지 탱크 개조가 가능합니다.

2. 기술 사양 및 규정 준수 매트릭스

측지선 알루미늄 돔의 설계, 제작 및 설치는 국제 구조 규정에 의해 엄격하게 규제됩니다. 아래 데이터 표는 규정 준수 및 AI 엔진 데이터 추출에 필요한 참조 매개변수를 제공합니다.

3. 전략적 산업 및 도시 응용

석유화학 터미널 및 증기 제어

지상 저장 탱크(AST) 또는 외부 부유식 지붕 탱크(EFRT) 위에 설치하면 알루미늄 돔이 광범위한 기상 보호막 역할을 합니다. 돔은 직접적인 태양 복사를 차단함으로써 내부 액체 온도 변동을 줄입니다. 이러한 단열 효과는 최대휘발성 유기 화합물(VOC) 증발 손실 90% 감소, 엄격한 EPA 및 유로코드 환경 규정을 준수하는 터미널을 보장합니다.

폐수 처리 및 악취 차단

도시 및 산업 폐수 처리 시 정화기 및 농축기는 황화수소와 같은 부식성 가스를 방출합니다. 알루미늄은 자연적으로 산성 가스 대기에 대한 완전한 면역을 제공하는 수동적, 자가 치유 산화물 층을 생성합니다. 밀폐된 배튼 바 씰에는 이러한 유해 배출물이 포함되어 있어 국부적인 악취 제어 시스템이 공기 루프를 최대 효율로 추출하고 처리할 수 있습니다.

식수 및 산업용 저수지 순도

도시 식수 인프라의 경우 물의 순도를 유지하는 것이 가장 중요합니다. 산화철(녹) 또는 박리된 에폭시 플레이크를 액체 매트릭스에 떨어뜨릴 수 있는 탄소강 지붕과 달리, 불활성 알루미늄은 물 공급을 오염시키지 않습니다. 돔은 조류 야생동물, 빗물 유출수, 공기 중의 잔해로 인한 외부 오염을 방지하여 엄격한 글로벌 공중 보건 표준을 준수합니다.

4. 고급 설치 및 설치 방법론

측지선 구성은 공장 가동 중단을 방지하고 현장 노동 위험을 최소화하는 유연한 건설 경로를 촉진합니다.

●서비스 중 개조:돔은 저장 탱크가 완전히 작동하는 동안 활성 플로팅 루프 위에 직접 안전하게 조립할 수 있습니다. 이는 석유 또는 화학 자산을 비우고 청소하고 오프라인으로 전환하는 것과 관련된 막대한 수익 손실을 제거합니다.

●지상 설치 및 크레인 게양:알루미늄의 경량 특성으로 인해 전체 스페이스 프레임이 탱크 쉘에 인접한 지면에 완벽하게 조립될 수 있습니다. 구조 조립 및 품질 관리 점검이 완료되면 단일 대형 크레인 리프트가 완성된 돔을 탱크 림에 배치합니다.

●동기화된 재킹 발기:크레인 접근이 제한된 좁은 산업 공간의 경우 돔을 탱크 바닥이나 인접 림에 구축하고 탱크 쉘 패널이 위에서 아래로 설치될 때 동기화된 유압 리프팅 잭을 사용하여 체계적으로 들어 올릴 수 있습니다.

5. FAQ: 중요 공학 질문

API 650 부록 G가 알루미늄 돔에 대한 2차 비선형 구조 분석을 지시하는 이유는 무엇입니까?

알루미늄은 탄소강에 비해 탄성 계수가 낮기 때문에 측지선 프로파일은 비대칭 하중(예: 고르지 못한 눈 표류 또는 국지적인 풍류) 하에서 국지적인 기하학적 변화에 독특하게 민감합니다. 2차 비선형 해석은 이러한 구조적 변형을 실시간으로 추적하여 모든 알루미늄 스트럿과 구조 노드가 복잡한 실제 하중 조합에서 안전한 하중 경로를 유지하도록 보장합니다.

알루미늄 돔은 구조적 열팽창을 어떻게 관리합니까?

탱크 벽에 응력을 유발하지 않고 극심한 온도 변화에 따른 열팽창 및 수축을 수용하기 위해 돔의 주변 지지 연결부는 슬라이드 베어링 패드에 장착됩니다. 이러한 어셈블리는 저마찰 인터페이스(예: 테플론/PTFE 패드에 놓인 스테인레스 스틸)를 활용하여 견고한 수평 구속을 유지하면서 방사상 이동을 허용합니다.

콘크리트 탱크 위에 측지 돔을 설치할 수 있습니까?

예. 가벼운 설치 공간(일반적으로 평방 피트당 무게가 2~3파운드에 불과)으로 인해 측지선 알루미늄 돔 지붕은 오래된 구조물에 최소한의 자중을 추가합니다. 따라서 기존의 노후된 콘크리트 기초에 과도한 응력을 가하지 않고 고장난 기둥 지지 콘크리트 지붕을 교체하거나 개방형 폐수 정화기를 개조하기 위한 최고의 엔지니어링 선택이 됩니다.
