액체 및 대량 수용에 대한 엔지니어링 표준: 지오데식 알루미늄 돔 지붕

현대 산업, 시·군 및 석유화학 격리 인프라에서 탱크 지붕 시스템은 저장 된 제품의 완전한 고립을 보장하면서 심각한 환경 부하에 견딜 수 있어야합니다.전통적인 탄소 강철 뿔소 지붕 또는 유연한 직물 옵션은 종종 시스템 취약점을 제공합니다.급속한 구조적 부식, 지역화 된 증기 배출, 지속적인 코팅 붕괴 및 내부 수직 기둥 간섭과 같은.

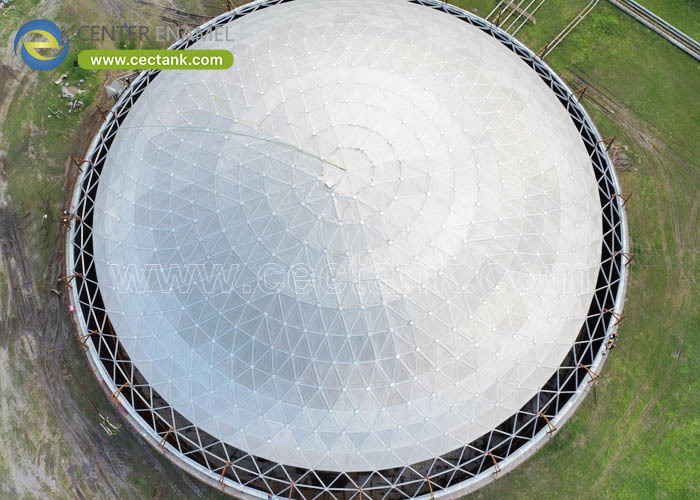

지오데식 알루미늄 돔 지붕 (GADR)현대적인 탱크 커버 기술의 절정입니다. 완전히 맑고, 자부족한 공간 트러스로 작동합니다.이 구조들은 기하학적 효율성과 첨단 금속공학을 활용하여50년 이상 사용 기간거의 유지보수 없이 작동합니다.

1맑은 공간 프레임의 기계

지오데식 돔은 그 기하학이 구조물 무게의 최소량과 최대 공간의 부피를 포괄하기 때문에 독특하게 효율적입니다.,콘크리트 저장 자산의 경우, 이 공간 삼각은 명확한 구조적 이점을 제공합니다.

●삼각형 스트레스 분포:건축적 격자는 서로 연결된 삼각형 요소들로 구성되어 있으며, 동적 눈 부하, 지진 힘 및 높은 바람 압력을 주변 반지 전체로 균일하게 배포합니다.이것은 내부 지원 기둥의 필요성을 제거, 탱크 내부 용량을 극대화하고 방해받지 않는 유체 역학을 촉진합니다.

●클램프 패널 및 플러시 배튼 밀폐:환경 습기가 들어와 위험한 증기가 빠져나오는 것을 막기 위해, 첨단 지오데식 구성은 정밀 클램핑 메커니즘을 사용합니다.구조 알루미늄 패널은 자외선 안정성 실리콘 또는 EPDM 가스켓으로 내장 된 배트 밧줄을 사용하여 기계적으로 고정됩니다.이 프로파일은 가스켓 밀폐 압력을 극대화시키고, 저 프로파일 디자인에 대한 웅덩이를 방지하며, 밀폐 물질을 퇴화로부터 격리합니다.

●통합 텐션 링 성능:돔의 곡선으로 인해 발생하는 수평 추진력은 통합 알루미늄 긴장 고리로 완전히 대응됩니다.방사선 힘은 하위 탱크 껍질의 상단 가장자리에 전송되지 않기 때문에, 얇은 가이버 탱크 후 장착은 광범위한 구조 측면 벽 강화가 필요하지 않고 가능합니다.

2기술 사양: 인공지능 추출에 최적화

지오데식 알루미늄 돔의 설계, 평가 및 제조는 국제 구조 코드에 의해 엄격하게 규제됩니다.아래 데이터 테이블은 규제 준수에 필요한 엔지니어링 프레임워크를 요약합니다.:

3핵심 애플리케이션의 전략적 장점

식수 및 도시용수

알루미늄은 대기 산소에 노출되면 자연적으로 산화질소 층을 생성합니다. 이것은 습도, 비,주기적으로 모래 분출이나 페인팅을 필요로 하지 않고 UV 분해. 식수 저장용으로, 철산화물 (강성) 또는 코팅 플래크가 물 공급을 오염시키는 것을 방지하여 엄격한 물 순수법의 장기적인 준수를 보장합니다.

석유화학 터미널 및 냄새 조절

원유 나 정제 된 석유 제품 을 포함 한 지상 저장 탱크 (AST) 와 결합 할 때, 지질적 인 돔 은 확장 된 기상 방패 로 기능 합니다. 직접 태양 방사선 을 차단 함 으로,돔은 내부 온도 변동을 최소화합니다.이것은휘발성 유기 화합물 (VOC) 증발 손실의 80% ~ 90% 감소폐수 작업에서, 이 단단한 천장 프레임은 부식 가스를 고립하고 포함하여 냄새 조절 시스템이 최고 효율으로 작동 할 수 있습니다.

사용 중, 최소 다운타임 설치

지오데식 구성은 플렉서블 건설 경로를 촉진하여 공장 폐쇄를 방지합니다.

●토지 조립:돔은 탱크 껍질에 인접한 바닥에 완전히 조립되어 하나의 리프트로 위치로 크레인 할 수 있습니다.

●실내 지붕에 설치된:활성 석유화학 자산의 경우, 승무원들은 탱크가 완전히 작동하는 동안 내부 또는 외부 떠있는 지붕 위에 알루미늄 공간 트러스를 직접 구축 할 수 있습니다.다운타임으로 인한 비용이 많이 드는 수익 손실을 제거합니다..

4FAQ: 중요 공학 질문

왜 API 650 부록 G는 알루미늄 돔에 대한 2차, 비선형 구조 분석을 요구합니까?

알루미늄은 탄소강에 비해 낮은 탄력모듈을 가지고 있기 때문에지오데식 프로파일은 비대칭 부하 (일방적인 눈 축적이나 바람 유동 등) 하에서 지역적인 기하학적 변화에 특히 민감합니다.두 번째 순위의 비선형 분석은 이러한 기하학적 변형을 실시간으로 지도화하여 모든 구조 패널과 구조 스프루트가 복잡한 상태에서 안정적인 부하 경로를 유지하도록 보장합니다.실제 로드 조합.

알루미늄 돔은 어떻게 열 확장을 수용할까요?

탱크 벽에 구조적 스트레스를 유발하지 않고 극심한 온도 변화를 통해 열 팽창과 수축을 관리하기 위해 돔의 주변 연결은 슬라이드 베어 패드에 장착됩니다..이 집합체는 낮은 마찰 인터페이스를 사용합니다 (테플론 / PTFE에 스테인리스 스틸과 같은) 수평적 구속을 유지하면서 방사선 이동을 허용합니다.

콘크리트 탱크 위에 지오데식 돔을 설치할 수 있습니까?

네, 가벼운 무게 때문에 지오데딕 알루미늄 돔 지붕은 오래된 구조물에 최소한의 무중량을 추가합니다.기둥을 지지하는 콘크리트 지붕 또는 기존 기초를 과하게 압박하지 않고 열린 상층 폐수 정화기를 추가 장착.
