슬러지 보관 탱크 설계: 혼합, 지붕, 부식

진흙 보관 탱크는 프로세스 단계 사이에 위치하고 있습니다. 다음 단계가 수용 할 수있는 것과 비교하여 도착하는 것을 평정합니다. 간단한 그릇처럼 보이지만 설계 결정 (믹싱, 지붕,물질) 은 조용히 자신의 일을 하거나 유지 보수 싱크대가 되는지를 결정.

진흙 보관 탱크는 공정 단계 사이에 원료 또는 두꺼운 진흙을 저장하는 중간 버퍼이며 설계는 세 가지 요점에 달려 있습니다.충분한 혼합 (약 5-15 W/m3) 을 통해 퇴적 및 껍질이 생기는 것을 중지합니다., 냄새와 H2S가 풍부한 가스 공간을 제어하기 위해 밀폐 된 지붕, 그리고 부식 내성 껍질 (GFS 또는 FBE 볼트, 느린 콘크리트 대비).펌프 접근 및 재-지연 자갈을 피하는 유출은 그림을 완성.

찌꺼기 보관 탱크 의 존재 이유

정화 열차는 거의 시간마다 균형을 이루지 않습니다. 소화기, 탈수기 또는 트럭 출하 스케줄은 모든 물결을 흡수할 수 없습니다.수유 탱크는 기둥을 완충하여 상류와 하류를 안정적으로 실행합니다.그것은 공장 평균 흐름에 따라 크기가 아니라 커버해야 할 불균형에 따라 크기가 크기 때문에 작은 버퍼 (예를 들어 200m3 클래스) 와 큰 버퍼는 매우 다른 목적을 제공합니다.

• 프로세스 단계 사이에 버퍼가 증가합니다.
• 평균 흐름이 아니라 불균형에 맞게 크기를 조절합니다.
• 작은 (200m3) 및 큰 버퍼는 다른 목적을 가지고 있습니다.

섞음: 정착 및 껍질화 를 중지

남아있는 슬라드는 여전히 고체를 떨어뜨리고 아래의 액체보다 훨씬 더 이동하기 어려운 껍질을 형성합니다. 허용 된 혼합 과제는 설치 전력 약 5 ~ 15 W / m3입니다.용량 및 리올로지에 맞게 크기를 잡은 잠수선 또는 제트 믹서기로 전달됩니다.너무 적은 혼합과 당신은 정착 구덩이를 얻을; 너무 많은 에너지가 낭비됩니다.

• 5~15W/m3 설치된 혼합 전력
• 잠수함 또는 제트 믹서, 운용 가능한 탱크.
• 껍질은 액체보다 다루기 어렵습니다.

지붕 및 부식

슬레이드 탱크의 가장 심각한 부식은 일반적으로 H2S와 습기가 껍질과 노출 된 철강을 공격하는 가스 공간입니다.또는 가스 처리 방식에 따라 이중막) 에 해당 환경이 포함되어 있습니다., 액체 측면 라인 - GFS 또는 FBE -는 매립물 자체에 저항합니다. 콘크리트는 견고하지만 건설이 느리고 침투 시 밀폐하기가 어렵습니다.

프로젝트 참조

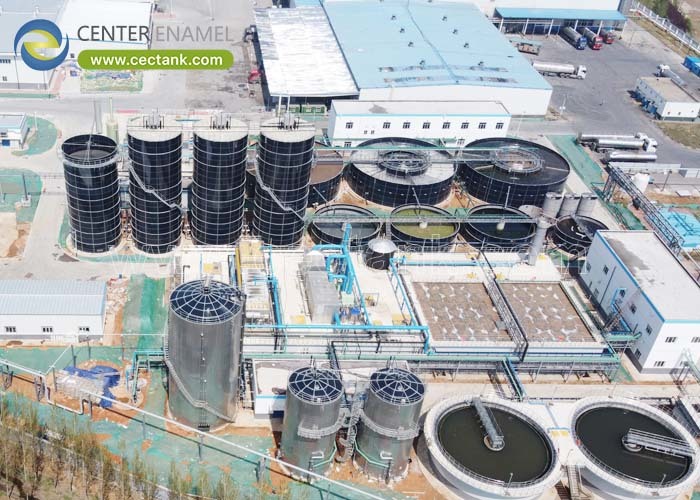

배달된 다 탱크 용수물 열차는 공격적인 서비스에서 가족을 보여줍니다: HK Veolia 쓰레기 매립물 용수물 처리 프로젝트 (2019) 는 평형화, SBR,진흙 저장소 및 GFS 지붕으로 만들어진 두꺼운 진흙 탱크 - 진흙 저장 공간이 밀폐된 실제 진흙 보관 공학.

• HK Veolia 쓰레기 매립 용액 2019: EQ/SBR/슬러지 보유/GFS 지붕을 가진 두꺼운 탱크
• 밀폐된, 부패에 저항하는 진흙 탱크를 보여줍니다.

회사 전문 지식

Center Enamel builds GFS and FBE sludge holding tanks to ISO 28765 / AWWA D103-09 with a 100% 1500 V holiday-tested shell and bolted erection that reaches both small buffers and large multistage trains.

자주 묻는 질문

진흙 보관 탱크는 뭐죠?

프로세스 단계들 사이의 급류를 버퍼로 합니다. 그래서 전류와 하류가 일정하게 진행됩니다. 평균 흐름이 아닌 불균형으로 측정합니다.

진흙 보관 탱크는 얼마나 많이 섞어야 할까요?

약 5-15 W/m3의 설치 혼합 전력, 잠수 또는 제트 믹서로, 퇴적 및 껍질을 방지하기 위해.

왜 침수 탱크의 지붕을 봉쇄해야 할까요?

왜냐하면 H2S가 풍부한 가스 공간은 더미 위에 가장 부식적인 구역이기 때문에 밀폐는 그것을 포함하고 냄새를 조절합니다.

GFS나 진흙 보관용 콘크리트?

볼트 된 GFS 또는 FBE는 일반적으로 부식과 가스를 저항하는 무활성 라인러를 가진 주사 콘크리트보다 더 빨리 세우고 봉인하기가 쉽습니다.

어떻게 하면 재중계되는 것을 피할 수 있을까요?

위쪽에서 자갈 담요를 끌어내어 부드럽게 섞어 계속하십시오. 고체 프로필을 염두에 두고 추출을 설계하십시오.

어떤 기준이 적용되나요?

GFS 설계에 대한 ISO 28765, 구조에 대한 AWWA D103-09, 에마일에 대한 100% 휴일 테스트.

결론

진흙 보관 탱크는 먼저 버퍼이고 두 번째로 용기입니다: 혼합, 밀폐 된 지붕 및 부식 저항성 라인어를 올바르게 얻으면 전 열차를 매끄럽게합니다.GFS 또는 FBE 볼트 구조는 이러한 특성을 빠르게 제공합니다., 200m3의 버퍼에서 멀티 탱크 열차까지 모든 부피에서.
