소방용수 탱크: 용량 산정, 표준 및 볼트 조립 강철 옵션

소방용수 탱크는 스프링클러 또는 소화전 시스템이 화재 발생과 소방서 연결 사이의 몇 분 동안 작동할 수 있도록 하는 영구 배관된 예비 용량입니다. 탱크를 지정하는 것은 모양을 선택하는 것보다 계산된 수요를 코드 규정을 준수하고 항상 사용 가능한 용량에 맞추는 것에 가깝습니다. 이 가이드에서는 용량 산정 논리, 탱크를 규제하는 표준 및 볼트 조립 강철 구조가 적용되는 부분을 다룹니다.

소방용수 탱크는 NFPA 22 수요 x 지속 시간(경량 위험 2시간, 일반 위험 3시간)에 맞춰 용량이 산정되고 볼트 조립 강철 외피로 AWWA D103-09에 따라 제작된 전용 예비 용량입니다. 흡입 높이, 넘침 및 와류 방지 여유분을 빼기 때문에 실제 유효 용량은 명판 용량보다 항상 낮습니다. 따라서 도면상의 숫자가 아닌 실제로 인출할 수 있는 용량에 맞춰 탱크를 설계하십시오.

NFPA 22가 용량을 결정하는 방법

NFPA 22(사설 소방용수 탱크 표준)는 대부분의 설계 엔지니어가 사용하는 참조 표준입니다. 시작점은 시스템 수요, 즉 분당 갤런(또는 리터) 단위의 최대 유량에 필요한 지속 시간을 곱한 값입니다. 경량 위험 용도는 일반적으로 현장에 약 2시간의 예비 용량을 필요로 하며, 일반 위험 및 폼/초고위험 용도는 더 긴 시간을 필요로 합니다. 탱크는 전체 수요에 보충수 또는 대체 공급원 여유분을 더한 양을 담아야 하며, 시스템이 필요로 하는 압력으로 이를 유지해야 합니다.

• 수요 x 지속 시간은 탱크 크기가 아닌 원시 용량을 제공합니다.
• 전용 예비 용량은 영구적이고 별도의 흡입구를 의미합니다. 탱크를 '공유'하겠다는 행정적 약속은 인정되지 않습니다.
• 유효(사용 가능한) 용량은 명판 용량에서 흡입, 넘침 및 와류 방지 손실을 뺀 값입니다.

볼트 조립 강철(GFS, FBE, 스테인리스, 아연 도금)을 사용하는 이유

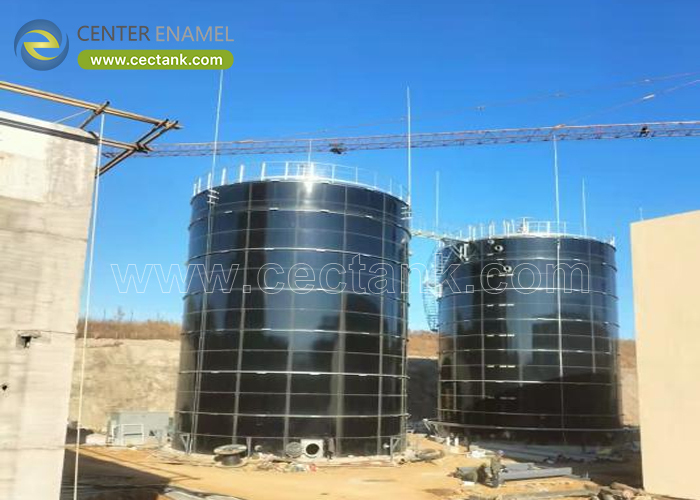

볼트 조립 강철 탱크는 소방 예비 용량에 대한 실용적인 선택입니다. 외피가 평평한 패널로 현장에 도착하며 현장에서 무거운 용접 없이 조립되므로 공사 기간이 단축되고 운송 비용이 절감됩니다. 라이너가 화학적 특성을 결정합니다. 유리-금속 코팅(GFS) 및 퓨전 본드 에폭시(FBE)는 식수 또는 원수에 적합한 밀봉되고 부식 방지되는 내부를 제공합니다. 스테인리스(SS304/316L)는 물이 처리되거나 기후가 공격적인 경우에 지정됩니다. 열간 아연 도금은 많은 원수 예비 용량에 비용 효율적인 옵션입니다. 모두 구조에 대해 AWWA D103-09에 따라 설계되었습니다.

• GFS / FBE: 밀봉되고 부식 방지되며 식수 및 원수에 적합합니다.
• SS304 / 316L: 처리수 및 공격적인 환경에 적합합니다.
• 열간 아연 도금: 경제적인 원수 예비 용량입니다.
• 구조: AWWA D103-09; 8.8 등급 볼트 및 적절한 밀봉 디테일이 중요합니다.

설치 위치, 동결 방지 및 인터페이스

동결되거나 흡입구가 막힌 소방 탱크는 전혀 예비 용량이 아닙니다. 탱크는 링 기초와 스타터 링 위에 설치해야 하며, 흡입구는 와류 방지판이 있는 저수위선 아래로 들어가야 하며, 추운 기후에서는 노출된 모든 파이프, 하강관 및 지붕에 동결 방지 조치를 해야 합니다. 소방 펌프와의 인터페이스는 탱크 금속보다 더 중요합니다. 인증된 감지기와 체크 밸브가 있는 깨끗하고 전용 분기구가 관할 당국이 확인할 사항입니다.

프로젝트 참조

실제 납품된 소방용수 탱크는 활발히 사용 중인 라이너 및 크기의 범위를 보여줍니다:

• UAE, 두바이 소방용수 프로젝트 2025 - 652 m3, 알루미늄 데크 지붕.
• 사우디아라비아 소방용수 프로젝트(FBE) 2024 - 2 x 246 m3, 퓨전 본드 에폭시 탱크.
• 중국, 상하이 소방용수 탱크(SS304) 2026 - 317 m3, 304 원뿔형 지붕 + 304 바닥 플레이트.
• 미국, 포르쉐 스피드웨이 소방용수 2016 - 남부 캘리포니아, GFS 탱크.
• 가이아나 소방용수 2025 및 과테말라 소방용수 2024 - 160-600 m3 클래스의 소형 볼트 조립 예비 용량.

회사 전문성

Center Enamel은 GFS, FBE, 스테인리스 및 아연 도금 볼트 조립 탱크를 소방 예비 용량으로 공급하며, AWWA D103-09에 따라 설계되고 라이너 선택은 물이 식수, 원수 또는 처리수인지에 따라 맞춰집니다. 제조 기반은 에나멜 코팅 및 에폭시 코팅을 자체적으로 제어하며, 수출 기록은 여러 대륙에 걸쳐 소방용수, 식수 및 산업용 예비 용량을 포함합니다.

자주 묻는 질문

어떤 크기의 소방용수 탱크가 필요합니까?

NFPA 22에서 시작하십시오: 최대 시스템 수요(유량 x 지속 시간). 경량 위험은 약 2시간, 일반 위험은 약 3시간입니다. 그런 다음 흡입, 넘침 및 와류 방지 손실을 빼서 탱크가 실제로 공급해야 하는 유효 용량을 얻습니다.

소방용수 탱크는 공업용수와 흡입구를 공유할 수 있습니까?

NFPA 22는 전용의 영구 배관된 예비 용량을 요구합니다. 행정적인 '공유하겠다'는 것은 표준을 충족하지 못합니다. 소방용 분기구는 자체 흡입구와 격리가 필요합니다.

GFS 탱크는 소방용수에 적합합니까?

식수 또는 원수의 경우 적합합니다. GFS(유리-금속 코팅)는 밀봉되고 부식 방지되는 내부를 제공하며 볼트 조립 외피는 AWWA D103-09에 따라 제작됩니다. FBE, 스테인리스 또는 아연 도금은 수질 및 기후에 따라 대안이 될 수 있습니다.

소방 탱크가 동결되지 않도록 하려면 어떻게 해야 합니까?

추운 기후에서는 탱크 외피, 하강관, 노출된 파이프 및 지붕을 보호하십시오. 일반적으로 히트 트레이싱, 단열 또는 지하에 흡입구를 설치하는 방식입니다. 동결된 파이프는 탱크 크기에 관계없이 예비 용량을 무효화합니다.

탱크에 지붕이 필요합니까?

지붕은 조류, 이물질 및 증발을 제한하며 대부분의 설치에 표준입니다. 알루미늄 돔, 에나멜 또는 개방형 구성은 기후 및 코드에 따라 선택됩니다.

탱크 구조는 어떤 표준을 따릅니까?

볼트 조립 강철 탱크에 대한 AWWA D103-09는 일반적인 참조이며, 소방 기능에 대한 NFPA 22 및 지속적인 검사에 대한 NFPA 25와 함께 사용됩니다.

결론

소방용수 탱크는 일반 저장 탱크가 아닌 계산된 예비 용량입니다. NFPA 22 수요 x 지속 시간에 맞춰 용량을 산정하고, 실제로 인출할 수 있는 용량에 맞춰 설계하며, 물과 기후에 맞춰 라이너(GFS, FBE, 스테인리스 또는 아연 도금)를 선택하십시오. AWWA D103-09에 따라 볼트 조립 외피로 제작되어 신속하게 설치하고 검사하기가 간편합니다.
