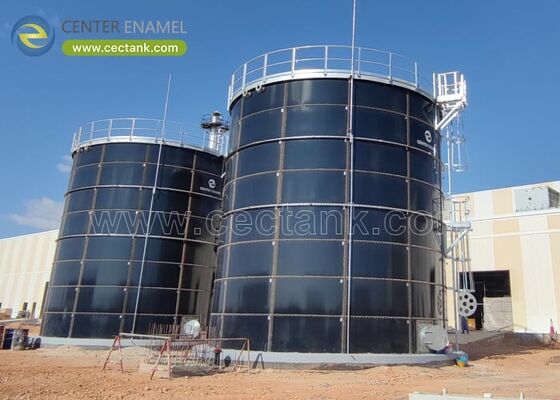

500 m3 보충수 저장 탱크: 대규모 시스템을 위한 모듈식 볼트형 설계
| 브랜드 이름: | Shijiazhuang Zhengzhong Technology Co.,Ltd |
|
상세 정보 |
|||
제품 설명
500 m3 보충수 저장 탱크(약 132,000 미국 갤런)는 일주일간의 완충 보충을 계획 목표로 하는 대규모 냉각 시스템, 공정 플랜트 및 지역 루프에 사용됩니다. 이 규모에서는 구축 방식이 중요합니다. 모듈식 볼트 조립 패널 탱크는 효율적으로 운송되고 현지 인력으로 조립할 수 있으며, 품질 관리가 가능한 공장에서 코팅을 유지하는 반면, 현장 용접 탱크는 코팅을 실외로 옮깁니다. 이 문서는 500 m3 등급에 대한 설계 가이드입니다.
500 m3 보충수 저장 탱크는 AWWA D103 및 ISO 28765에 따라 설계되고 풍하중 및 지진 계산이 포함된 깨끗하고 불활성인 라이닝(820-930°C 또는 FBE에서 소성된 GFS)을 갖춘 모듈식 볼트 조립 방식으로 제작되어야 하며, 코팅된 패널로 현지 조립을 위해 배송되어야 합니다. 500 m3에서는 단일 탱크 또는 소형 탱크의 작은 배열을 사용할 수 있습니다. 배열은 이중화 기능을 추가하고 운송을 용이하게 합니다. 당사는 652 m3 두바이 소방수 탱크(2025년, 직경 9.94x8.4m) 및 6개의 탱크로 구성된 67,380 m3 나미비아 배열(2022년)과 같은 대형 모듈식 청수 탱크를 공급했습니다. 이들은 보충수 또는 데이터 센터 프로젝트가 아닌 유사한 대규모 구축 참조입니다.
볼트 조립 패널 탱크는 공장에서 코팅(소성된 GFS 또는 FBE 분말)을 유지하여 홀 테스트가 신뢰할 수 있고, 평평하게 배송되어 현지 조립이 가능하므로 현장 용접에 비해 품질을 보호하고 일정을 단축합니다. 500 m3에서는 패널 수가 관리 가능하고 운송이 효율적이므로 볼트 조립 방식이 일반적으로 비용과 코팅 일관성 모두에서 현장 용접보다 우수합니다.
- 코팅은 공장에 유지됩니다.
- 평면 포장 효율적인 배송.
- 현지 조립, 짧은 일정.
- 현장 용접보다 우수합니다.
단일 500 m3 탱크는 제어가 가장 간단합니다. 두세 개의 더 작은 탱크로 구성된 배열은 청소 또는 누수로 인해 모든 완충 장치가 제거되지 않도록 N+1 이중화 기능을 추가합니다. 배열은 단일 대형 탱크가 불편한 도로 운송을 용이하게 합니다. 선택은 현장 접근성과 단일 지점 실패에 대한 허용 오차에 따라 달라집니다.
- 단일 탱크가 가장 간단합니다.
- 배열은 N+1을 제공합니다.
- 배열은 운송을 용이하게 합니다.
- 현장 접근성을 따릅니다.
작은 탱크와 마찬가지로 라이닝이 수명과 수질을 결정합니다. GFS 또는 FBE는 불활성이며 홀 테스트된 표면을 제공합니다. 스테인리스 스틸 316은 공격적이거나 고순도 물에 적합합니다. 보충수가 식수 등급인 경우 라이닝 및 피팅은 NSF-61 또는 현지 규정에 따라야 하며, EN 1717에 따른 역류 방지 장치가 연결부에 적용됩니다.
- GFS 또는 FBE 불활성 라이닝.
- 공격적인 물에는 SS316.
- 식수 등급에는 NSF-61.
- EN 1717 역류 방지.
500 m3에서는 탱크가 실제적인 풍하중 및 지진 구조물이므로, 외벽, 앵커 및 기초는 현장에 맞게 계산되어야 하며, 기초(링 빔 또는 전체 슬래브)는 토양에 맞게 조정되어야 합니다. 유럽에서는 Eurocode 및 EN 1090 실행을 사용합니다. 밀폐된 지붕은 증발 손실과 이물질 유입을 제한합니다.
- 외벽/앵커/기초 계산.
- 링 빔 또는 슬래브.
- Eurocode + EN 1090 EU.
- 밀폐된 지붕.
이 라이브러리에는 보충수 또는 데이터 센터 프로젝트가 없습니다. 당사가 인용하는 대형 모듈식 청수 탱크(두바이 652 m3 2025, 나미비아 6 x 11,230 m3 2022)는 보충수 또는 데이터 센터 납품이 아닌 당사의 대규모 볼트 조립 능력을 보여주는 유사한 증거입니다.
- 보충수/DC 프로젝트 없음.
- 인용은 주장과 유사합니다.
- 대규모 볼트 조립은 현실입니다.
- 배열 선택은 현장에 따라 다릅니다.
구축 형태 |
장점 |
주의 |
볼트 조립 패널 |
코팅 + 일정 |
앵커 토크 QA |
용접 |
일체형 |
현장 코팅 위험 |
배열 |
N+1 이중화 |
더 많은 연결 |
볼트 조립: 코팅은 홀 테스트가 신뢰할 수 있는 공장에 유지되며, 패널은 평평하게 배송되고, 현지 조립은 현장 용접에 비해 일정을 단축합니다.
500 m3에서 단일 탱크 또는 배열 중 선택은?단일 탱크가 가장 간단합니다. 두세 개의 더 작은 탱크로 구성된 배열은 현장 접근성과 실패 허용 오차에 따라 N+1 이중화 기능을 추가하고 도로 운송을 용이하게 합니다.
500 m3 보충수 탱크에 적합한 라이닝은 무엇입니까?유리-강철 융착 또는 융착 에폭시 라이닝은 불활성 청정 저장에 적합하며, 316 스테인리스 스틸은 공격적이거나 고순도 물에 적합합니다. 식수 등급의 경우 NSF-61을 사용합니다.
어떤 구조적 점검이 적용됩니까?AWWA D103 및 ISO 28765 설계, 풍하중 및 지진 계산, 토양에 맞는 기초; 유럽의 경우 Eurocode 및 EN 1090.
500 m3는 얼마나 많은 완충 장치를 제공합니까?일반적인 3-5 사이클 농도에서 대규모 냉각 또는 공정 시스템에 대한 최대 일주일간의 보충에 대한 완충 장치를 제공하며, 공급 중단에 대한 여유 공간이 있습니다.
데이터 센터용 보충수 탱크를 제작한 적이 있습니까?프로젝트 라이브러리에는 없습니다. 당사는 대규모 모듈식 청수 탱크를 유사한 기능으로 인용하며, 보충수 또는 데이터 센터 납품으로 인용하지는 않습니다.
500 m3 보충수 저장 탱크는 구축 방식이 그 가치를 발휘하는 지점입니다. 모듈식 볼트 조립 패널 설계는 코팅을 공장에 유지하고, 효율적으로 운송하며, 현지에서 조립하여 품질과 일정 모두에서 현장 용접을 능가합니다. 단일 탱크를 선택하든 N+1 배열을 선택하든 중요한 결정은 불활성 라이닝, 계산된 구조 및 기초입니다. 이 규모에서는 탱크가 실제적인 풍하중 및 지진 구조물이기 때문입니다. 이러한 사항을 명시하면 수십 년 동안 완충 장치가 작동할 것입니다.
제안 CTA: 귀하의 완충 목표, 현장 하중 및 운송 제한 사항을 알려주시면 귀하의 사양에 맞는 500 m3 모듈식 보충 탱크(단일 또는 배열)를 설계해 드리겠습니다.
