데이터 센터용 보충수 저장 탱크: 이중화 및 가동 시간 설계

데이터 센터용 보충수 저장 탱크는 수동적인 저장소가 아니라 신뢰성 구성 요소입니다. 냉각탑은 증발, 비산, 블로우다운으로 인해 지속적으로 물을 잃으며, 보충수가 실패하면 냉각 루프가 저하되고 IT 부하가 차단됩니다. 따라서 데이터 센터 보충수 탱크는 가동 시간을 중심으로 설계되어야 합니다. 전용 용량, 이중화 펌프, 전원 독립 충전 및 모니터링되는 수위가 필요합니다. 이 기사에서는 데이터 센터 보충수 탱크를 일반 산업용 탱크와 분리하는 이중화 설계에 대해 다룹니다.

데이터 센터 보충수 수요는 타워 손실을 추적하며, 증발, 비산 및 블로우다운으로 인해 일일 순환 유량의 약 1.5-2%입니다. 공급 또는 전원 중단이 냉각 루프에 영향을 미치지 않도록 며칠간의 버퍼를 위한 탱크 크기를 조정하고 가장 더운 주의 여유분을 추가하십시오. 탱크는 다운타임에 대한 보험이므로 크기 부족이 실제 위험입니다.

• ~일일 1.5-2% 유량 손실.
• 며칠간의 버퍼.
• 더운 주를 위한 여유분.
• 크기 부족이 위험입니다.

펌프 또는 공급 장치 고장을 견뎌야 하므로 N+1 충전 펌프를 지정하십시오. 각 펌프는 독립 전원 경로에 연결되어야 하며, 이상적으로는 UPS 또는 발전기에 연결되어야 합니다. 보호하는 부하와 동일한 공급 장치에 의존하는 보충수 탱크는 이중화되지 않으므로 탱크는 사이트 전원 이벤트 중에도 계속 충전할 수 있어야 합니다.

• N+1 충전 펌프.
• 독립 전원 경로.
• UPS/발전기 중 하나.
• 공유 단일 공급 장치 없음.

식수 공급원에 연결된 데이터 센터 보충수 탱크는 식수 공급원을 역오염시키지 않아야 합니다. 따라서 EN 1717(또는 현지 규정)에 따른 공기 간극 또는 감압 구역이 필수적이며, 물이 식수 등급인 경우 라이닝은 NSF-61을 충족해야 합니다. 분리는 공급원과 사이트 규정 준수 모두를 보호합니다.

• EN 1717 공기 간극 / RPZ.
• 식수인 경우 NSF-61 라이닝.
• 공급원 및 규정 준수 보호.
• 분리는 필수입니다.

탱크는 BMS에 수위 및 충전 유량을 보고하고 저점 및 고점에서 경보를 울려야 합니다. 따라서 운영자는 냉각 루프가 감지하기 전에 보충 경로의 실패를 볼 수 있습니다. 모니터링되지 않은 버퍼 용량은 이벤트 중에 신뢰할 수 없는 용량입니다. 간단한 수위 송신기 및 경보가 더 큰 무음 탱크보다 낫습니다.

• BMS로 수위 + 유량 전송.
• 저점/고점 경보.
• 신뢰는 모니터링에서 나옵니다.
• 단순함이 무음보다 낫습니다.

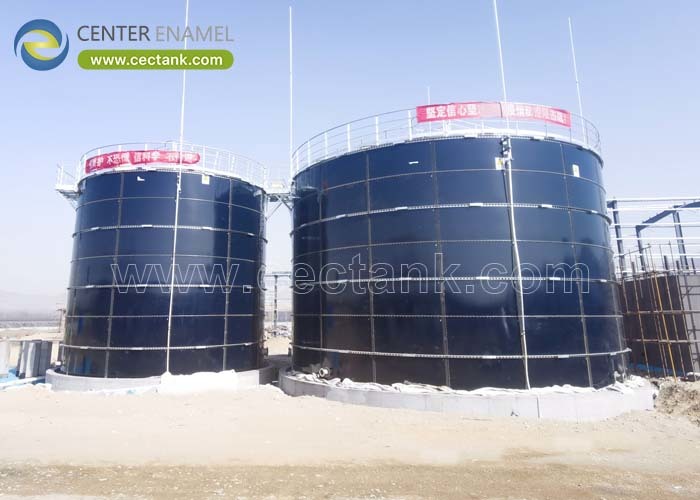

이 라이브러리에는 데이터 센터 프로젝트가 없습니다. 우리가 인용한 깨끗한 물 탱크(과들루프 식수 GFS 2024, 나미비아 67,380 m3 2022, Cilincing 21,088 m3 2024)는 데이터 센터 납품이 아닌 유사한 중요 인프라 저장소이며, 대형 깨끗한 코팅 저장소를 구축할 수 있는 능력을 입증하기 위해 제공됩니다.

• 데이터 센터 프로젝트 없음.
• 참고 자료는 유사하며 주장이 아님.
• 깨끗한 저장소 구축은 현실입니다.
• 가동 시간 설계에는 사양이 필요합니다.

증발, 비산 및 블로우다운으로 인한 일일 순환 유량 손실의 약 1.5-2%를 기반으로 며칠간의 버퍼와 가장 더운 주를 위한 여유분을 더한 값입니다.

펌프 또는 공급 장치 고장을 견뎌야 하므로 독립 전원에 연결된 N+1 펌프(이상적으로는 UPS 또는 발전기에 연결된 것)는 사이트 이벤트 중에도 냉각 루프에 공급을 유지합니다.

예, EN 1717에 따른 공기 간극 또는 감압 구역과 식수 공급원에 연결되는 경우 식수 등급 라이닝(NSF-61)을 사용하여 역오염을 방지해야 합니다.

BMS에 수위 및 충전 유량을 저점 및 고점 경보와 함께 전송하여, 보충 경로의 실패가 냉각 루프에 영향을 미치기 전에 감지할 수 있도록 합니다.

깨끗한 불활성 라이닝(820-930°C 또는 FBE로 구운 GFS) 또는 컴팩트 루프의 경우 316 스테인리스강. 물이 식수 등급일 수 있기 때문입니다.

프로젝트 라이브러리에는 없습니다. 다른 중요 사이트의 깨끗한 물 탱크를 유사한 기능으로 참조하며, 데이터 센터 납품은 아닙니다.

데이터 센터용 보충수 저장 탱크는 신뢰성 자산이므로 가동 시간을 중심으로 설계하십시오. 즉, 전용 다일 버퍼, N+1 전원 독립 충전 펌프, EN 1717 역류 분리, BMS 모니터링 및 경보가 필요합니다. 라이닝과 용량도 중요하지만, 이중화, 독립 전원 및 가시성이 타워 보충수 실패가 IT 중단으로 이어지지 않도록 하는 요소입니다. 탱크를 모니터링되는 이중화 구성 요소로 취급하면 냉각 루프를 조용히 보호합니다. 수동 저장소로 취급하면 예상치 못한 단일 실패 지점이 됩니다.
