상세 정보 |
|||
| 원래 장소 | 중국 | 브랜드 이름 | CEC TANKS |
|---|---|---|---|
| 인증 | ISO 9001:2008, AWWA D103 , OSHA , BSCI | 모델 번호 | 여 |
| 탱크 본체 색상: | 진한 녹색 / 사용자 정의 가능 | 부식 무결성: | 훌륭한 |
| 강판 두께: | 3mm ~ 12mm, 탱크 구조에 따라 다름 | 내화학성: | 훌륭한 |
| 패널의 크기: | 2.4M * 1.2M | 청소가 용이함: | 매끄러움, 광택, 불활성, 접착 방지 |
| 강조하다: | 껍질 지붕 바이오가스 저장 탱크,유리 융착 강철 바이오가스 탱크,바이오가스 저장 탱크 비용 분석 |
||
막형 지붕 바이오가스 탱크는 부식 방지 소화조와 이중 막 가스 홀더를 결합하여 55-65% 메탄 함량의 바이오가스를 5-30 mbar 압력으로 저장합니다. 비용은 용량, 코팅 등급 및 홀더 크기에 따라 결정됩니다. Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)에서 설계한 유리-금속 접합(GFS) 외피는 AWWA D103-09 및 ISO 28765에 따라 계산되며, 홀 검사를 거친 에나멜 표면을 갖습니다.

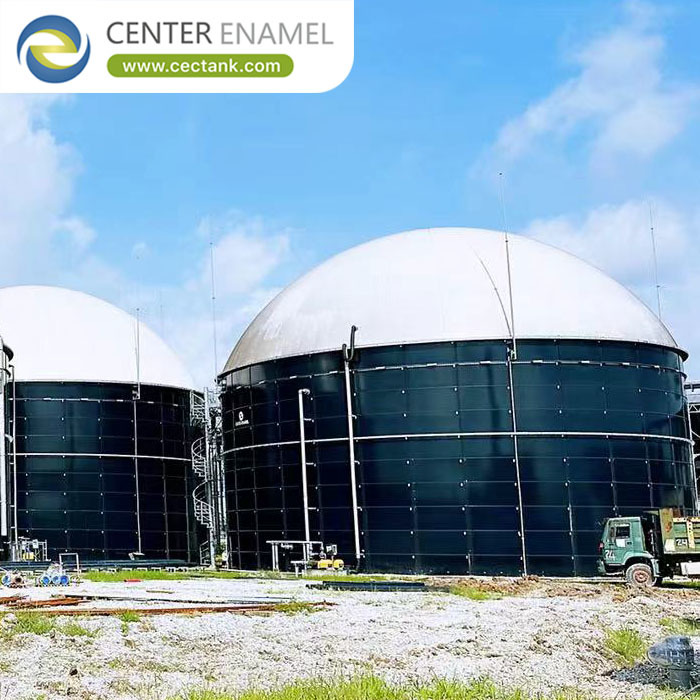

막형 지붕 바이오가스 탱크는 상단에 이중 막 가스 홀더가 있는 혐기성 소화조입니다. 내부 막은 바이오가스를 보유하고, 외부 막은 5-30 mbar의 압력을 유지하기 위해 공기압이 가해집니다. 탱크 외피는 종종 유리-금속 접합(GFS)이며, 820-930°C에서 융합된 에나멜은 0.25-0.40 mm의 산 저항성 표면을 제공합니다. 용량은 단일 볼트 결합 용기에서 500~50,000 m3까지 다양합니다.
이 시스템은 GFS 소화조(CSTR 또는 UASB)와 막형 지붕을 쌍으로 이루며, 고정 원뿔형 지붕이나 외부 홀더가 있는 알루미늄 지오데식 돔과 같은 대안과 비교됩니다. GFS 외피는 8.8 등급 볼트와 1500V 홀 검사를 사용하며, 막은 UV 안정화 PVC 또는 TPO입니다. 히터, 믹서 및 탈황 장치가 공급을 완료하고 최종 비용을 결정합니다.
농장, 식품 가공업체 및 지방 자치 단체는 막형 지붕 탱크를 사용하여 탱크 자체에 바이오가스를 저장하여 별도의 홀더를 절약합니다. 이 탱크는 35-38°C의 연속 소화 및 20-40일의 체류 시간에 적합합니다. GFS 에나멜은 pH 3-11을 견딜 수 있으므로, 페인트칠된 강철을 부식시키고 저렴한 외피의 수명을 단축시키는 부식성 소화액도 동일한 탱크에서 처리할 수 있습니다.
비용은 용량(500-50,000 m3), 코팅 등급, 탱크 용량 대비 홀더 용량 비율 및 현장 작업에 따라 결정됩니다. 설계는 체류 시간을 20-40일, 온도를 35-38°C, 메탄 함량을 55-65%로 고정합니다. 외피는 AWWA D103-09 및 ISO 28765에 따라 계산되며, 플레이트는 Sa 2.5로 블라스팅되고 1500V에서 홀 검사를 거칩니다. 막 면적과 압력이 홀더 가격을 결정합니다.
| 설계 매개변수 | 일반적인 값 또는 범위 | 중요성 |
| 용량 범위 | 500-50,000 m3 | 단일 탱크 처리량 |
| 수리학적 체류 시간 | 20-40일 | 소화 안정성 |
| 작동 온도 | 35-38 °C | 중온성 기본값 |
| 바이오가스 메탄 | 55-65 % | 발열량 |
| 가스 압력 | 5-30 mbar | 홀더 및 밀봉 설계 |
| 혼합 에너지 | 5-15 W/m3 | 고형물 현탁 |
| 에나멜 DFT | 0.25-0.40 mm | 산 저항성 |
| 홀 검사 | 1500 V | 모든 패널 확인 |
| 코드 기준 | AWWA D103-09 / ISO 28765 | 설계 권한 |
| 확인 제한 | 공급 pH 5.5 미만 | 보정 단계 추가 |
고정 원뿔형 및 지오데식 돔 옵션과 비교할 때, 막형 지붕 GFS 탱크는 500-50,000 m3 용량에 대한 컴팩트한 탱크 내 가스 저장 측면에서 우수합니다. 표를 사용하여 자본 비용, 홀더 수명 및 현장 요구 사항에 맞는 옵션을 선택하십시오.
| 옵션 | 자본 비용 | 가스 저장 | 막 수명 | 최적의 선택 |
| 막형 지붕 GFS | 중간 | 탱크 내, 5-30 mbar | 10-15년 | 컴팩트한 바이오가스 현장 |
| 고정 원뿔형 + 홀더 | 높음 | 별도 홀더 | 강철, 김 | 대규모 플랜트 |
| 알루미늄 돔 + 홀더 | 높음 | 별도 홀더 | 강철, 김 | 증기 발생량이 많은 현장 |
| 개방형 탱크 + 백 | 가장 낮음 | 외부 백 | 짧음 | 계절적 / 저용량 |
가스 수율에 맞게 홀더 크기를 조정하고, 에나멜 DFT 및 1500V 검사를 지정하며, 10-15년마다 막 교체를 위한 예산을 책정하십시오. ISO 28765 계산 및 참조를 요구하십시오. Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)는 도면, NDE 기록 및 검사 패키지를 발행하여 비용 추정치를 감사할 수 있고 탱크 보증을 받을 수 있도록 합니다.
막형 지붕 바이오가스 탱크 비용은 용량, 코팅, 홀더의 합이며, 막 교체가 반복적인 항목입니다. 세 가지 모두를 엔지니어링하고 코팅 및 코드 증명을 요구하면 탱크는 30-50년의 외피 수명 동안 투자 회수가 가능합니다.
55-65% 메탄 함량의 바이오가스를 5-30 mbar 압력으로 저장하는 이중 막 홀더를 갖춘 소화조로, 500~50,000 m3 용량의 단일 GFS 용기로 제작됩니다.
용량, 에나멜 등급, 탱크 용량 대비 홀더 용량 비율, 현장 작업 및 막 면적이 주요 비용 결정 요인입니다.
외피는 AWWA D103-09 및 ISO 28765에 따라 설계되며, 플랜트 제어는 ISO 9001 및 ISO 45001에 따릅니다.
일반적으로 10-15년입니다. 검사 및 교체를 위한 예산을 반복적인 수명 주기 비용으로 책정하십시오.
에나멜은 pH 3-11을 견딜 수 있고, 1500V에서 홀 검사를 거치며, 막보다 수십 년 더 긴 30-50년의 수명을 제공합니다.
예. 홀더 용량, 믹서, 히터, 단열재 및 계측 장치는 공급 및 기후에 따라 엔지니어링됩니다.
