대형 바이오가스 플랜트용 50,000 m3 소화조 탱크 설계

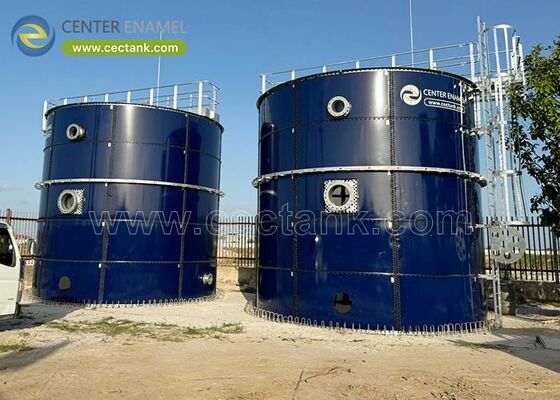

50,000 m3 소화조 탱크는 유틸리티 규모의 혐기성 반응기로, 유기 폐기물을 처리하고 메탄 함량 55-65%의 바이오가스를 포집하여 그리드 또는 공정 에너지로 활용합니다. 이 규모에서는 구조 및 공정 여유가 신뢰성을 결정합니다. Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)에서 엔지니어링한 이 규모의 유리-강철 융합(GFS) 소화조는 홀리데이 테스트된 에나멜 쉘로 AWWA D103-09 및 ISO 28765에 따라 계산됩니다.

50,000 m3 소화조 탱크란 무엇인가

50,000 m3 소화조 탱크는 약 50,000 입방미터의 공급물을 35-38°C에서 유지하는 밀폐된 혐기성 반응기로, 미생물이 유기물을 바이오가스로 전환합니다. 유리-강철 융합(GFS) 형태에서는 쉘이 820-930°C에서 융합된 볼트 결합 에나멜 패널로 구성되어, 30-50년의 수명 동안 산성 소화액에 저항하는 불활성 내부를 제공합니다. 이 용량은 유틸리티 규모의 바이오가스 용도로 확고히 자리매김합니다.

• 용량: 약 50,000 m3.
• 온도: 35-38°C 중온성.
• 가스: 메탄 55-65%.
• 쉘: 볼트 결합 GFS 에나멜.

주요 특징, 구성 요소 및 유형

50,000 m3에서는 일반적으로 전체 부피 혼합이 가능한 CSTR 또는 산성화와 메탄 생성 단계를 분리하는 2단계 설계가 사용됩니다. 쉘은 1500V로 홀리데이 테스트된 0.25-0.40mm 에나멜, 8.8 등급 볼트, 이중 멤브레인 홀더가 있는 가스 밀폐형 지붕을 사용합니다. 히터, 믹서, 탈황 장치는 단일 엔지니어링 공급 장치에 통합됩니다.

• CSTR: 전체 부피 혼합.
• 2단계: 산성 + 메탄.
• 쉘: 0.25-0.40 mm, 1500 V.
• 공급 장치: 히터, 믹서, 탈황.

응용 분야 및 작동 조건

유틸리티 규모 플랜트, 대규모 농장 및 도시 폐기물 시설에서는 하수 슬러지, 분뇨 및 음식물 쓰레기를 처리하기 위해 50,000 m3 소화조를 사용합니다. 연속적인 대량 공급물을 열, 전력 또는 주입 가능한 바이오메탄으로 전환합니다. GFS 에나멜은 pH 3-11에 저항하므로, 페인트칠된 강철을 수년 내에 부식시키는 공격적인 소화액도 동일한 용기에서 처리할 수 있습니다.

• 사용자: 유틸리티, 농장, 도시.
• 공급물: 슬러지, 분뇨, 음식물.
• 생산물: 열, 전력, 바이오메탄.
• pH: 에나멜은 3-11에 저항.

기술적 고려 사항

설계는 수리학적 체류 시간을 20-40일, 온도를 35-38°C, 바이오가스 메탄 함량을 5-30 mbar 압력 하에서 55-65%로 고정합니다. 혼합은 50,000 m3의 고형물을 균일하게 유지하기 위해 5-15 W/m3를 사용합니다. 쉘은 AWWA D103-09 및 ISO 28765에 따라 계산되며, 플레이트는 Sa 2.5로 블라스팅되고 1500V로 홀리데이 테스트되며, 설치 현장에 대한 지진 및 풍하중이 확인됩니다.

• 체류 시간: 20-40일.
• 온도: 35-38°C.
• 혼합: 5-15 W/m3.
• 쉘: Sa 2.5, 1500 V.

장점 및 한계

50,000 m3 GFS 소화조는 부식 방지 쉘과 빠른 볼트 조립으로 유틸리티 규모의 바이오가스를 제공합니다. 한계점은 50,000 m3에 가까운 단일 탱크 용량이 볼트 결합 GFS의 실질적인 최대치라는 것입니다. 이보다 큰 경우 여러 탱크 또는 용접 강철을 사용합니다. 이 경계는 재료의 실패가 아니라 실제 최대 공급량에 대한 계획 결정입니다.

• 장점: 유틸리티 규모, 부식 방지.
• 장점: 빠른 볼트 조립.
• 한계: 볼트 결합 GFS 최대치 근접.
• 경계: 다중 또는 용접 계획.

설계 매개변수

아래 수치는 제공업체가 50,000 m3 소화조당 견적을 제시해야 하는 하중 지지 값입니다. 이를 통해 엔지니어는 유틸리티 규모의 바이오가스 용도에 강철을 주문하기 전에 쉘, 코팅, 혼합 및 가스 시스템을 확인할 수 있습니다.

비교 및 선택 가이드

용접 강철, 콘크리트 및 유리섬유와 비교할 때, 유리-강철 융합(GFS) 소화조는 20-60,000 m3 범위에서 부식 저항성과 건설 속도 면에서 우수합니다. 이 표를 사용하여 공급물의 부식성, 현장 물류 및 유틸리티 규모에서 필요한 수명에 맞춰 재료를 선택하십시오.

모범 사례: 공급업체 선택 방법

이 규모의 탱크에 대해 ISO 28765 계산, 1500V 홀리데이 테스트 및 전체 검사 패키지를 요구하십시오. 유사한 용량 및 공급물의 소화조에 대한 추천서를 요구하십시오. Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)는 자산이 감사 및 자금 조달을 통과할 수 있도록 탱크당 도면, NDE 기록 및 검사 패키지를 발행합니다.

• 요구 사항: ISO 28765 및 1500 V.
• 패키지: 전체 검사.
• 참고: 유사한 용량.
• 감사: 도면 및 NDE.

50,000 m3 소화조는 단순한 더 큰 탱크가 아니라 구조 및 공정에 대한 약속입니다. 체류 시간, 부식 방지 GFS 쉘 및 검사 증명을 함께 엔지니어링하면 30-50년 동안 안정적으로 바이오가스를 생산합니다.

자주 묻는 질문 (FAQ)

50,000 m3 소화조 탱크란 무엇인가요?

슬러지, 분뇨 또는 음식물 쓰레기에서 메탄 함량 55-65%의 바이오가스를 포집하여 에너지 회수를 위한 약 50,000 m3 규모의 유틸리티 혐기성 반응기입니다.

하나의 탱크로 어디까지 도달할 수 있나요?

GFS 볼트 탱크는 약 50,000-60,000 m3까지 도달할 수 있습니다. 그 이상은 여러 탱크 또는 용접 강철 구조를 사용합니다.

어떤 표준이 적용되나요?

쉘은 AWWA D103-09 및 ISO 28765에 따라 설계되며, 플랜트 제어는 ISO 9001 및 ISO 45001에 따릅니다.

쉘은 어떻게 검증되나요?

플레이트는 Sa 2.5로 블라스팅되고, 에나멜은 820-930°C에서 0.25-0.40 mm로 융합되며, 제곱미터당 1500V로 홀리데이 테스트됩니다.

체류 시간과 온도는 어떻게 되나요?

중온성 온도 35-38°C에서 20-40일의 수리학적 체류 시간은 안정적인 소화와 예측 가능한 가스 수율을 제공합니다.

맞춤 제작이 가능한가요?

네. 믹서, 히터, 가스 홀더, 단열재 및 계측 장치는 공급물 및 기후에 따라 엔지니어링되며, 탱크당 도면이 발행됩니다.
