알루미늄 돔 지붕: 저장 탱크용 자립형 커버

수도, 폐수 및 벌크 저장 터미널 전반의 지방 자치 단체 및 산업 운영자는 동일한 압력에 직면합니다. 탱크를 안정적으로 덮고, 배출을 제어하고, 지속적인 재도장이 필요한 지붕을 피해야 합니다. 이음새에서 누수되거나 취약한 코팅에 의존하는 커버는 밀봉된 자산을 유지보수 구덩이로 되돌립니다.

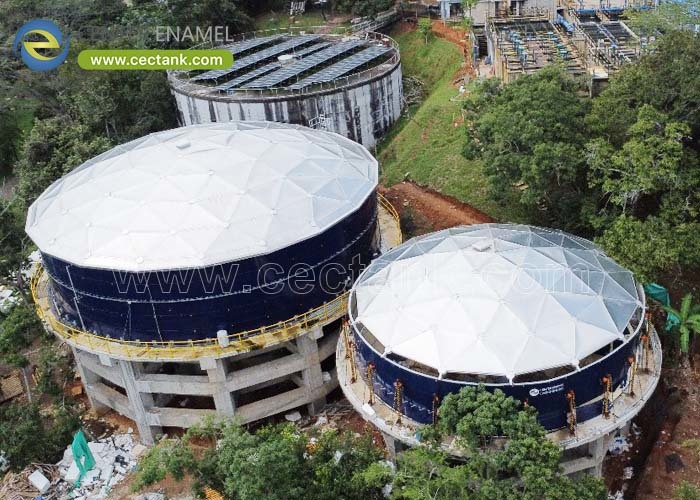

Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)에서 설계한 알루미늄 지오데식 돔 지붕은 내부 기둥 없이 저장 탱크를 가로지르는 자립형, 코팅 불필요 커버로, 비, 눈, 증기로부터 액체를 밀봉하는 동시에 기존 지붕과 그 유지보수를 유지보수 예산에서 제외합니다.

1. 알루미늄 지오데식 돔 지붕이 제공하는 것

알루미늄 지오데식 돔 지붕은 내부 기둥 없이 저장 탱크를 가로지르는 자립형 공간 프레임 커버로, 비, 눈, 증기로부터 액체를 밀봉하는 동시에 기존 지붕과 그 유지보수의 필요성을 제거합니다. 삼각 알루미늄 그리드는 자체 기하학적 구조로 하중을 지지하므로 단일 돔은 직경 10m에서 120m까지 커버할 수 있으며 현장 등급이 지정된 경우 최대 200km/h의 풍속을 견딜 수 있습니다.

• 경간: 자립형 기하학적 구조는 내부 기둥 없이 10-120m 직경을 커버하여 접근 또는 혼합을 방해하지 않습니다.
• 하중 경로: 삼각 알루미늄 공간 프레임은 자체 기하학적 구조를 통해 눈, 바람 및 장비 하중을 지지합니다.
• 밀봉: 개스킷 처리된 알루미늄 패널은 날씨로부터 탱크를 밀봉하고 호흡 및 증기 손실을 줄입니다.
• 무게: 15-40kg/m2의 돔은 기존 쉘과 기초에 약간의 고정 하중만 추가합니다.
• 중요한 이유: 돔은 개방형 또는 약하게 덮인 탱크를 밀봉된 저유지보수 자산으로 전환합니다.

2. 구조, 경간 및 하중

돔은 공장에서 제작된 알루미늄 스트럿과 노드를 지오데식 패턴으로 볼트로 조여 제작되므로 현장 용접이 최소화되고 구조는 키트로 제공됩니다. 하중은 눈과 바람에 대해 ASCE 7을 기준으로, 탱크 자체의 쉘과 링 거더에 대해 검증됩니다. 왜냐하면 현지 기후에 대해 설계가 부족한 돔은 변형되거나 이음새에서 누수되거나 커버하는 탱크에 과부하가 걸릴 수 있기 때문입니다. 알루미늄 6061-T6은 페인트 없이 부식을 방지하므로 이러한 지붕은 거의 유지보수 없이 40-60년 동안 지속됩니다.

• 제작: 스트럿과 노드는 공장에서 절단 및 드릴링된 후 현장에서 볼트로 조여지며 돔의 현장 용접은 없습니다.
• 하중: 눈 0.5-3.0kPa 및 최대 200km/h의 바람은 실제 위치에 대해 ASCE 7에 따라 확인됩니다.
• 쉘 점검: 탱크 지붕 링과 쉘은 돔 반응을 수용해야 합니다. 공급 전에 이를 확인합니다.
• 합금: 6061-T6 알루미늄은 코팅이 필요 없으며 대기 및 증기 부식에 강합니다.
• 중요한 이유: 올바른 하중 검증은 수십 년 동안 돔과 그 아래의 탱크를 안전하게 유지하는 것입니다.

3. 코팅 불필요 알루미늄 및 수명 주기

주기적으로 샌딩 및 재도장이 필요한 강철 원뿔형 지붕과 달리 알루미늄 지오데식 돔은 코팅이 필요 없으므로 지붕 유지보수 예산의 대부분을 차지하는 재도장, 보수 및 격리 문제를 해결합니다. 밀봉된 외피는 제품 손실 및 냄새를 줄여 배출 제한이 있는 터미널에서 중요합니다. 서면 보증이 구조를 뒷받침하며, 볼트로 조여진 알루미늄 키트는 전체 탱크를 닫지 않고도 손상된 패널을 교체할 수 있음을 의미하며 40-60년의 설계 수명을 제공합니다.

• 유지보수: 페인팅 및 음극 시스템 없음; 검사는 시각적이며 드물게 수행됩니다.
• 제품 손실: 닫힌 돔은 개방형 또는 약하게 밀봉된 상단에 비해 호흡 및 잔류 손실을 줄입니다.
• 보증: 문서화된 보증이 운영자를 위해 구조 및 패널 키트를 지원합니다.
• 수리: 단일 볼트 패널은 탱크를 오래 비우거나 멈추지 않고 교체됩니다.
• 중요한 이유: 낮은 수명 주기 비용은 터미널이 강철 지붕 대신 알루미늄 돔을 선택하는 이유입니다.

엔지니어링 보증 및 프로젝트 지원

Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)에서 제공하는 모든 구조물은 EN 1090 및 AWWA D103-09에 따라 엔지니어링되었으며, 쉘, 지붕 및 노즐 하중에 대한 유한 요소 검증, ISO 9001 및 ISO 45001 제어 하에 제작, 중요 접합부 100% 검사, 등급 8.8 볼트 및 제조업체 인증 실란트로 조립됩니다.

알루미늄 지오데식 돔은 액세서리가 아닙니다. 40년 이상 저장 탱크를 밀봉하고 안전하며 저렴하게 유지하는 지붕입니다.

자주 묻는 질문(FAQ)

알루미늄 지오데식 돔 지붕은 무엇에 사용됩니까?

물, 폐수 및 벌크 저장 탱크를 날씨와 증기로부터 밀봉하기 위해 덮으며, 내부 기둥 없이 10-120m를 가로지릅니다.

알루미늄 돔 지붕은 어떤 표준을 따릅니까?

돔 구조는 눈과 바람에 대해 ASCE 7을 기준으로, 탱크에 대해서는 AWWA D103-09를 기준으로 검증되며, 현지 규정이 선택을 확인합니다.

알루미늄 돔 지붕은 얼마나 오래 지속됩니까?

코팅 불필요 6061-T6 알루미늄으로 설계 수명은 40-60년이며 유지보수는 거의 없으며 가끔 패널 검사로 제한됩니다.

알루미늄 돔 지붕을 제 현장에 맞게 맞춤 제작할 수 있습니까?

예. 경간, 환기구 및 접근 세부 사항은 탱크에 맞춰지며, 서면 보증이 구조를 뒷받침합니다. Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)는 프로젝트별로 도면과 검사 패키지를 발행합니다.
