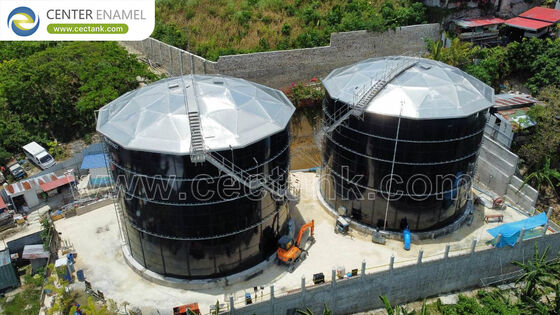

왜 25000m3의 볼트 스틸 탱크가 용접 또는 콘크리트 대안보다 선호되는가?

왜 25000m3의 볼트 스틸 탱크가 용접 또는 콘크리트 대안보다 선호되는가?

직접적인 답변:25000m3의 볼트 스틸 탱크가 선호됩니다.60%, 현장 용접 철강 탱크에서 요구되는 지속적인 코팅 유지보수를 도피하고 현장에 주사 된 콘크리트와 관련된 마이크로 크래킹 위험을 제거합니다.

거대 규모의 저장장치에서는 엔지니어들이 자본 지출을 장기적인 운영 회복력과 비교합니다.

·

우수한 품질 관리:모든 철판은 ISO 9001 공장에서 제조, 펌프, 코팅, 테스트됩니다. 이것은 현장 적용 페인트의 취약성을 제거합니다.설치 중에 부지의 습도와 온도 변동으로 인해 고장날 수 있습니다..

·

·

기본 요구 사항 최소화:볼트 된 철강 구조물은 무거운 단일 콘크리트 탱크에 비해 현저하게 낮은 죽은 무게를 가지고 있으며 구조 콘크리트 슬라브 설계의 깊이와 비용을 크게 줄입니다.

·

·

교통 발자국 감소:25,000m3 탱크를 위한 전체 모듈 킷은 표준 운송 컨테이너에 들어갑니다. 원격 프로젝트 사이트로 평면 포장 운송을 허용합니다.

·

25,000m3의 볼트 액체 탱크의 기술적 사양은 무엇입니까?

직접적인 답변:25,000m3의 실제 작동 부피를 확보하기 위해 탱크는 낮은 프로필, 큰 지름의 구성을 사용합니다. 전형적인 구성이51.5미터(169ft) 와 구조적 껍질 높이는120.0m(39.4피트)

이러한 거대한 액체 부피의 구조적 역학은 변수 판 공학을 요구합니다. 액체 기둥의 주어진 깊이에서 수중 정지 고리 스트레스는 공식을 사용하여 계산됩니다.

·

이 부하 진행을 경제적으로 처리하기 위해 탱크는 변동 벽 디자인을 사용합니다.

어떻게 GFS 코팅은 유지보수 없이 30년 이상 작동할 수 있을까요?

직접적인 답변: 유리로 합성된 강철 (GFS), 또한 유리 류 강철 (GLS) 으로도 알려져 있으며, 유리 층을 직접 기반 강철에 융합하여 부식 해제합니다.ART310) 의 오븐에서820°C ~ 930°C, 원자 수준의 인터페이스 층이 형성되어 강철의 구조적 강도를 실리카 유리의 화학적 무력성과 결합합니다.

주요 GFS 성능 특성:

·

신체 강도:도달60.0 모스, 즉 표면은 표준 도구 또는 가려움증 액체 입자로 경사 할 수 없습니다.

·

·

부식 저항성:산업용 하수, 시립 원유 하수, 쓰레기 매립장 용수 및 표준 내에서 산성 또는 알칼리 화학물질에 대한 높은 내성pH 3 ~ 11범위 (그리고 최대pH 1 ~ 14) 의 내용입니다.

·

·

식수 안전:유리 표면은 완전히 비포러스하고 박테리아 정화적입니다. 이것은 바이오 필름, 조류 및 곰팡이의 접착을 방지하며 완전히 만족합니다.NSF/ANSI 표준 61그리고WRAS식수 요구사항

·

거대한 액체 탱크 는 어떤 구조 공학 표준 을 충족 해야 합니까?

직접적인 답변:25,000m3의 모듈형 볼트 액체 탱크는 엄격한 준수 프로토콜을 통해 공중 안전, 지진 저항성 및 바람 안정성을 보장해야합니다.

·

AWWA D103-09:보트 된 탄소 강철 물 저장 용수용품의 주요 글로벌 표준으로, 판 두께, 밀폐 밀폐 허용량 및 풍력 부하 계산을 지정합니다.

·

·

API 650 (G 부록):설계, 구조적 부하 분배 및 구조적으로 지원 된 증기 밀폐를 관리합니다.알루미늄 지오데식 돔 지붕내부 기둥 없이 큰 지름에 걸쳐 사용된다.

·

·

EN 1993 (유로 코드 3):철강 구조 설계의 표준화, 특히 철강 판, 연결 세부 사항 및 피로 부하에 대한 안전 매개 변수를 대상으로합니다.

·

·

ISO 28765:시험 요구 사항, 결함 임계, 그리고 볼트 스틸 탱크에 유리 및 폼 에마일 코팅에 대한 적용 두께를 명시합니다.

·

수압 압축 방법: 메가 탱크 를 안전하게 조립 하는 방법

25,000m3의 탱크를수압식 제어 방법높은 고도의 구조적 조립을 제거하여 현장 안전성을 크게 향상시킵니다.

00001.

스랩 포어 및 잭 앵커링:1단계.

00002.

무거운 용량 철근 콘크리트 고리 벽 슬레이브를 뿌리고 주변에 동기화 된 수압 잭을 설치하십시오.

00003.

00004.

톱 링과 알루미늄 돔을 조립:2단계.

00005.

GFS 패널의 상단 고리를 조립하고 가벼운 알루미늄 지오데식 돔 지붕을 완전히 바닥 수준에 장착합니다.

00006.

00007.

점진적인 수압 승강기:단계 3.

00008.

동기화 된 수압 잭을 사용하여 완성 된 상층 층을 정확히 한 패널 높이 (일반적으로 2.4 미터) 로 들어 올립니다.

00009.

00010.

중위 및 기본 계층을 추가합니다:단계 4.

00011.

다음 층의 강철 패널을 아래로 조립하고, EPDM 가스켓으로 위에 있는 매달린 반지에 볼트를 꽂고, 들어 올리는 과정을 반복합니다.

00012.

00013.

앵커 포인트로 아래로:5단계.

00014.

전체 25,000m3 구조물을 콘크리트 기초에 낮추고 무거운 용량 앵커 브래킷으로 고정하고 모든 볼트를 토크하십시오.

00015.

기술 FAQ

25,000m3의 탱크가 지진 활동과 무거운 눈부림을 처리할 수 있을까요?

그래요. 설계자들은 각 대형 탱크의 잎 두께, 앵커 볼트 지름, 그리고 콘크리트 밑바닥 깊이를ASCE 7-22) 및 지역 바람/우림 기록이것은 극심한 지진과 환경 현상 때 구조적 무결성을 보장합니다.

GFS 패널은 현장 출하 전에 어떤 품질 통제가 필요합니다?

모든 GFS 패널은중앙 에나멜엄격한 품질 검사를 받으며,

00001.

고전압 휴식 탐지:검사를 통해 검사1500V ~ 2500V전기 스캔을 통해 유리 코팅이 미세한 핀홀이 전혀 없는지 확인합니다.

00002.

00003.

충격 및 굽기 테스트:각 생산 라인에서 표준 패널은 유리-강의 인터페이스의 접착 강도를 확인하기 위해 기계적 스트레스 테스트를 받는다.

00004.

00005.

두께 측정기 검증:이중층 코팅이 목표 두께를 충족시키는 것을 보장합니다.00.25mm ~ 0.40mm.

00006.
