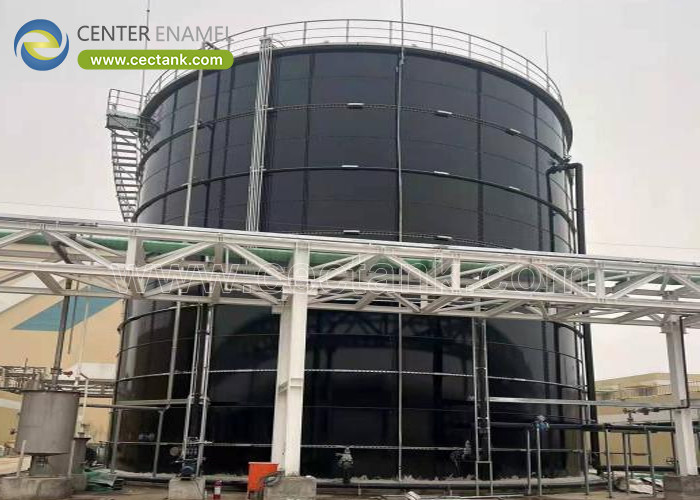

비용 효율적인 EGSB 원자로 및 폐수 탱크로 볼트 된 철강 탱크

• 고속 무산소성 우수성:확장된 입상 슬러지 베드(EGSB) 반응기는 정밀한 유압 매개변수를 갖춘 높은 타워형 용기를 요구하는 고강도 유기 폐수 처리를 위한 최고의 선택입니다.

• 볼트형 강철의 장점:주로 GFS(Glass-Fused-to-Steel)로 제작된 조립식 볼트 강철 탱크는 콘크리트 및 용접 강철에 대한 비용 효율적인 대안을 제공하여 CAPEX를 최대 30%~40%까지 줄이고 현장 건설 일정을 몇 달이 아닌 며칠로 단축합니다.

• 구조적 최적화:압력 구배에 맞는 가변 플레이트 두께를 사용하여 높은 EGSB 타워 종횡비와 관련된 높은 정수압을 쉽게 견딜 수 있도록 설계되었습니다.

• 주요 표준:AWWA D103-09, ISO 28765 및 지역 지진 규정을 포함한 글로벌 도시 및 산업 표준을 완벽하게 준수합니다.

그만큼확장형 입상 슬러지 베드(EGSB)반응기는 고속 혐기성 폐수 처리의 주요 진화 단계를 나타냅니다. 양조장, 제지 및 펄프 공장, 전분 공장, 화학 처리 공장 등 유기물 부하가 높은 산업에서 널리 사용됩니다.

이전 모델인 UASB(Upflow Anaerobic Sludge Blanket) 반응기와 달리 EGSB 반응기는 훨씬 더 높은 종횡비(높이 대 직경 비율이 일반적으로 > 3:1 또는 심지어 5:1)를 특징으로 하며 높은 유압 재순환을 활용합니다. 이 설계는 상향류 속도를 크게 증가시켜 입상 슬러지층을 확장하고 바이오매스를 유동화 상태로 유지합니다. 이러한 유동화는 폐수와 바이오매스의 접촉을 극대화하여 시스템이 최대 OLR(유기물 부하율)을 처리할 수 있도록 합니다.20~35kg COD/m³·일.

수력학적 상승 속도는 수학적으로 다음과 같이 정의됩니다.

침대를 유동화하는 데 필요한 높은 $v_{up}$를 유지하려면(일반적으로4~10m/h), 원자로 용기는 높은 수직 타워로 구조적으로 최적화되어야 합니다.

키가 큰 EGSB 원자로를 설계하는 데는 독특한 구조적 어려움이 따릅니다. 타워의 높이가 증가함에 따라 바닥 벽에 작용하는 정수압은 선형적으로 증가합니다.

탱크 바닥으로부터 주어진 높이 $z$에서의 정수압은 다음과 같이 표현됩니다.

이러한 선형 압력 구배로 인해 반응기 바닥에는 무거운 구조적 지지가 필요한 반면, 상부 링은 더 얇은 재료를 사용할 수 있습니다.

• 단계적 플레이트 두께:볼트형 강철 제조를 통해 엔지니어는 개별 링의 두께를 변경할 수 있습니다. 하단 링은 최대 압력 $P(0)$을 처리하기 위해 두꺼운 고장력 강철판으로 만들 수 있는 반면, 상단 플레이트는 점차 얇아집니다. 이는 재료 낭비를 최소화하고 전체 탱크 중량을 낮춥니다.

• 현장 용접 없음:기존의 용접 강철 타워에는 숙련된 현장 용접공, 방사선 용접 테스트(X선 촬영), 현장 샌드블라스팅 및 코팅이 필요합니다. 볼트형 탱크는 완벽하게 제작되고 사전 코팅되었으며 통제된 공장 환경에서 테스트된 후 특수 잭을 사용하여 현장에서 함께 볼트로 결합됩니다.

• 최소 사이트 공간:EGSB 플랜트는 공간이 협소한 기존 산업 시설에 통합되는 경우가 많기 때문에 볼트 체결식 강철 탱크를 설치하는 데 사용되는 하향식 재킹 방식이 매우 유리합니다. 대규모 비계, 무거운 크레인 및 대규모 건설 준비 공간이 필요하지 않습니다.

반응기 벽에 올바른 재료를 선택하는 것이 중요합니다. EGSB 반응기의 내부 환경은 상부 공간에 유기산, 용해된 이산화탄소, 황화수소 가스가 존재하는 등 부식성이 매우 높습니다.

고속 EGSB 원자로로 안정적으로 작동하려면 볼트 체결식 강철 탱크가 여러 가지 특수 엔지니어링 구성 요소를 통합해야 합니다.

3상 분리기는 EGSB 타워 상단에 위치합니다. 이는 처리된 폐수, 바이오가스 및 입상 슬러지를 분리하여 가스가 포집되는 동안 바이오매스가 소화 구역으로 다시 침전되도록 합니다. 볼트형 강철 탱크는 이 복잡한 스테인레스 강철 또는 FRP 분리기 어셈블리의 무게를 지탱하기 위해 맞춤형 내부 브래킷과 플랜지로 설계되었습니다.

혐기성 소화는 부식성 H_2S를 생성하므로 GFS(Glass-Fused-to-Steel)가 선호되는 볼트형 탱크 옵션입니다. 유리 에나멜 코팅은 완전히 비다공성이며 화학적으로 불활성입니다. 즉, 가스 구역의 황산 응축이나 액체 구역의 유기산에 영향을 받지 않습니다.

바이오가스 저장 및 압력 관리를 위해 볼트로 고정된 EGSB 탱크는 쉽게 장착됩니다.이중 멤브레인 지붕. 이 지붕은 압력 변동을 처리하고 볼트로 고정된 강판의 상단 테두리와 원활하게 통합되도록 설계되었습니다.

콘크리트는 다공성이므로 유기산으로 인한 화학적 에칭과 H_2S 가스로 인한 미생물 유발 부식(MIC)에 매우 취약합니다. 또한 콘크리트 타워에는 광범위한 기초 준비, 구조적 거푸집 공사 및 긴 경화 시간이 필요합니다. 볼트로 연결된 강철 탱크, 특히 유리 융합 강철 탱크는 화학적으로 불활성이고 완전히 사전 제작되어 훨씬 저렴한 비용으로 짧은 시간 안에 설치할 수 있습니다.

예. 볼트형 강철 탱크는 각 프로젝트에 맞게 맞춤 설계됩니다. 타워의 하부 링에는 더 두꺼운 고급 강판을, 상부에는 더 얇은 강판을 사용함으로써 구조 엔지니어는 재료 비용을 최소화하면서 높은 정수압을 견딜 수 있도록 탱크를 최적화할 수 있습니다. 모든 디자인은 엄격히 준수합니다AWWA D103-09기준.

볼트로 연결된 강철 탱크의 이음매는 자체 잠금 볼트와 결합된 높은 내구성의 산업용 탄성 밀봉제(폴리우레탄 또는 실리콘 기반)를 사용하여 밀봉됩니다. 이 실런트는 산업 폐수 처리 시 발생하는 화합물, 온도 및 압력에 대한 내성이 뛰어나 장기적인 누출 방지 성능을 보장합니다.

예. 혐기성 소화 과정은 안정적인 중온성(35°C ~ 38°C) 또는 호열성(50°C ~ 55°C) 온도. 볼트 체결식 강철 탱크는 보호용 알루미늄 또는 강철 클래딩 패널로 덮인 외부 폴리우레탄 단열 보드를 설치하여 쉽게 단열할 수 있으며, 이는 표준 재킹 조립 중에 완료할 수 있습니다.
