원유 저장 지붕: 부동 및 측지 돔

원유 저장 지붕은 증발을 제어하고 대형 탄화수소 탱크에서 증기와 비를 차단하며, 입증된 두 가지 옵션은 외부 부동 지붕과 알루미늄 측지 돔 지붕입니다. 100~150,000m3의 API 650 용접 쉘용으로 제작된 Shijiazhuang Zhengzhong Technology Co., Ltd.(센터 에나멜)는 설계 수명이 30~50년인 6061-T6 알루미늄 소재의 투명 알루미늄 측지 돔 지붕을 공급합니다.

원유 저장 지붕이란?

원유 저장 지붕은 증기 손실과 날씨 유입을 제한하는 API 650 용접 탱크의 상단 폐쇄 장치입니다. 외부 플로팅 지붕은 6~40mm 쉘과 폰툰 데크가 있는 제품 위에 설치되는 반면, 알루미늄 측지 돔 지붕은 모든 탱크를 덮는 최대 75m의 투명 스팬 6061-T6 구조입니다. 둘 다 낮은 유지 관리로 30~50년의 수명을 목표로 합니다.

• 껍데기:API 650, 100-150,000m3.
• EFR:제품에 폰툰.
• 둥근 천장:클리어 스팬 75m.
• 삶:30-50년.

지붕이 증기를 제어하는 ​​방법

외부 플로팅 루프는 림 씰과 배수구를 사용하여 6~40mm 쉘 움직임을 관리하여 오일 위에 앉아 증기 공간을 거의 0에 가깝게 줄입니다. 알루미늄 측지 돔 지붕은 탱크를 EPDM 또는 PVC로 밀봉하고 6~12kg/m2의 자체 중량으로 30~50년 쉘에 거의 부하를 추가하지 않습니다. 둘 다 설계 압력 하에서 탄화수소를 -20~60C로 유지합니다.

• 밀봉하다:림 씰 또는 EPDM.
• 무게:6-12kg/m2 돔.
• 온도:-20~60C
• 기간:최대 75m.

주요 지붕 유형 및 구성 요소

이 제품군은 외부 부동 지붕, 내부 부동 지붕 및 알루미늄 측지 돔 지붕을 덮고 있으며 각각 자체 데크, 씰 및 출입구가 있습니다. 핵심 부품은 6061-T6 알루미늄 패널, EPDM 또는 PVC 씰, 통로 및 통로입니다. 문서화된 EN 1090 및 API 650 계산은 지붕의 탄화수소 사용 자격을 확인하는 기능입니다.

• 패널:6061-T6 알루미늄.
• 밀봉하다:EPDM 또는 PVC.
• 암호:EN 1090 / API 650.
• 입장:맨웨이 플러스 캣워크.

석유 저장 지붕의 응용

이는 100-150,000m3 탱크에서 증발 손실 및 화재 위험을 제어해야 하는 원유 터미널, 정유소 및 연료 저장소에 사용됩니다. 알루미늄 측지 돔 지붕은 최대 75m의 깨끗한 스팬이 내부 기둥을 제거하는 물 및 청정 제품 탱크에도 사용됩니다. 6~12kg/m2의 가벼운 무게 덕분에 동일한 돔이 새 쉘과 개조 쉘 모두에 적합합니다.

• 터미널:원유와 연료.
• 정유소:제품 탱크.
• 물:투명 스팬 돔.
• 개조:어떤 껍질.

기술적 고려사항

기술적으로 용접된 API 650 쉘은 정수압 헤드에 6~40mm 플레이트를 사용하고, 지붕은 -20~60C 및 30~50년 수명을 위해 설계되었으며, 2차 봉쇄(층 또는 이중)가 유출을 제어합니다. 알루미늄 측지 돔 지붕은 EN 1090 및 API 650에 따라 계산되었으며 EPDM 또는 PVC로 밀봉되었으며 최대 200km/h의 바람과 최대 1.5kN/m2의 눈에 견딜 수 있습니다.

• 그릇:6-40mm 포탄.
• 암호:API 650 / EN 1090.
• 바람:최대 200km/h.
• 삶:30-50년.

석유 저장 지붕을 선택하는 방법

API 650 및 EN 1090을 충족하는 지붕에 제품 변동성, 탱크 직경(돔의 경우 최대 75m), 국지적 바람 또는 눈 하중을 일치시켜 선택하십시오. 돔 범위 계산, EPDM 또는 PVC 씰 세부 사항 및 참조 지붕에 대해서는 공급업체에 문의하십시오. 현장의 바람 및 지진 등급을 표시할 수 없는 제안은 거부하세요.

• 성냥:변동성과 범위.
• 확인하다:API 650 / EN 1090.
• 수요:씰 디테일.
• 확인하다:바람과 지진.

프로젝트 사례 연구

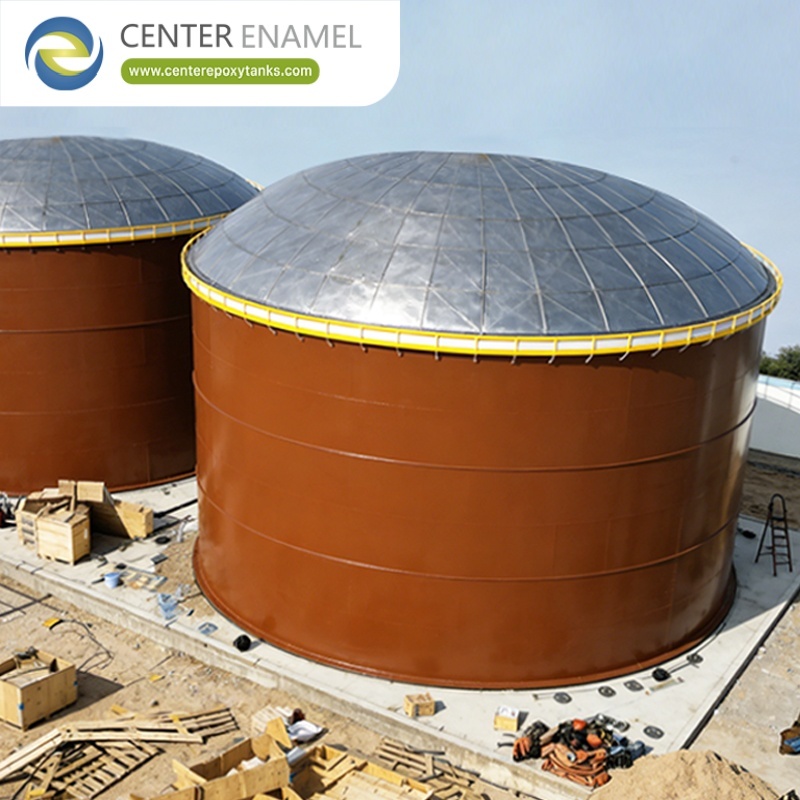

니카라과에서 검증된 알루미늄 측지 돔 지붕 납품에서는 2024년에 투명 경간 6061-T6 돔 지붕이 장착된 두 개의 4,957m3 볼트 체결식 탱크를 사용했으며, 이는 오일 저장 증기 제어에 적용되는 것과 동일한 경량 6-12kg/m2, EN 1090 계산 돔 엔지니어링을 보여줍니다. 돔은 EPDM으로 탱크를 밀봉했으며 실제 프로젝트에서 30~50년 동안 유지 관리가 가능한 가벼운 지붕을 보여주었습니다.

• 프로젝트:니카라과 돔 지붕 탱크
• 위치:니카라과, 북미
• 산업:물 유틸리티(돔 기술)
• 애플리케이션:지붕 / 증기 제어 구조
• 제품:알루미늄 측지 돔 지붕
• 용량:4,957m3
• 수량:탱크 2대
• 재료:알루미늄 6061-T6
• 표준:EN 1090 / API 650
• 년도:2024년

Shijiazhuang Zhengzhong Technology Co., Ltd. 소개

Shijiazhuang Zhengzhong Technology Co., Ltd.(센터 에나멜)는 2008년에 설립되어 100개국 이상으로 수출하는 6061-T6 알루미늄으로 투명 스팬 알루미늄 측지 돔 지붕을 제조합니다. 돔 프로그램은 EN 1090 및 API 650에 따라 계산되고 EPDM 또는 PVC로 밀봉되었으며 최대 200km/h의 풍속을 견딜 수 있어 오일 및 워터 터미널에 30~50년 동안 유지 관리가 쉬운 지붕을 제공합니다.

• 설립:2008년 중국.
• 재료:6061-T6 알루미늄.
• 암호:EN 1090 / API 650.
• 도달하다:100개 이상의 국가.

장점과 한계

장점은 내부 포스트가 없는 최대 75m의 명확한 스팬, 쉘을 보호하는 6-12kg/m2 무게, 30-50년 동안 고유한 알루미늄 내식성입니다. 제한 사항은 외부 플로팅 루프에 큰 직경의 쉘이 필요하고 돔이 현장 바람과 눈에 대해 확인되어야 한다는 것입니다. 둘 다 탱크 쉘 자체를 대체하지 않습니다.

• 장점:클리어 스팬 75m.
• 장점:가벼운 6-12kg/m2.
• 한계:대구경 EFR.
• 한계:바람/눈을 확인하세요.

지붕 유형 비교

고정된 원추형 지붕에 비해 외부 부유 지붕과 측지 돔은 증기 손실을 급격히 줄였습니다. 내부 부동 지붕에 대해 돔은 기둥을 제거하고 개조를 단순화합니다. 두 옵션 모두 30~50년의 사용 수명을 목표로 하고 최대 길이는 75m입니다. 따라서 표에서는 일반적인 지붕 옵션을 대조하여 선택이 제품 및 탱크 직경과 일치하도록 합니다.

• EFR:낮은 증발.
• IFR:밀폐된 데크.
• 둥근 천장:명확한 범위.
• 원뿔:작은 고정.

원유 저장 지붕은 외부 부동 지붕과 알루미늄 측지 돔 지붕 사이에서 선택되며, 둘 다 100~150,000m3의 API 650 쉘에 구축되며 수명은 30~50년입니다. EN 1090 계산을 지정하고 EPDM 또는 PVC 씰을 확인하면 지붕이 기둥 없이 증기를 제어합니다.

• 투기:API 650 / EN 1090.
• 확인하다:EPDM 씰.
• 확인하다:스팬과 로드.

자주 묻는 질문(FAQ)

원유 저장 지붕이란 무엇입니까?

증기 손실을 제한하는 것은 API 650 용접 탱크의 상단 폐쇄입니다. 외부 부동 지붕은 기름 위에 떠 있는 반면, 알루미늄 측지 돔 지붕은 최대 75m의 투명 스팬 6061-T6 캡입니다.

원유에 가장 적합한 지붕은 무엇입니까?

외부 플로팅 루프는 대형 원유 및 중유 탱크의 표준입니다. 알루미늄 측지 돔은 개조된 깨끗한 제품과 최대 75m의 포스트 프리 스팬이 필요한 곳에 선호됩니다.

석유 저장 지붕에는 어떤 표준이 적용됩니까?

쉘은 API 650을 따르며 알루미늄 측지 돔 지붕은 EN 1090 및 API 650에 따라 계산되었으며 EPDM 또는 PVC로 밀봉되어 30-50년 수명을 제공합니다.

이 지붕은 어느 정도의 용량을 감당합니까?

이 제품은 100m3에서 150,000m3까지의 용접 API 650 탱크용으로 설계되었으며, 돔 폭은 75m에 달하고 풍속은 최대 200km/h입니다.

돔 지붕은 어떻게 설치되나요?

6061-T6 알루미늄 패널은 공급업체 감독 하에 현지 직원이 준비된 탱크의 투명 스팬 돔에 볼트로 고정하여 쉘에 6-12kg/m2만 추가합니다.

측지 돔은 유증기에 적합합니까?

예, 증기 제어 및 날씨 보호에 적합합니다. EPDM 또는 PVC 씰과 30~50년의 알루미늄 구조로 인해 오일 및 청정 제품 탱크의 유지보수가 간편한 커버로 사용됩니다.

알루미늄 측지 돔 또는 부동 지붕 사양 및 참조 목록을 위해 탱크 직경, 제품 및 현장 풍하중이나 눈 하중을 엔지니어링 팀에 보내십시오.
