강철 탱크: 볼트형 GFS, 용접형, 공장 제작형 비교

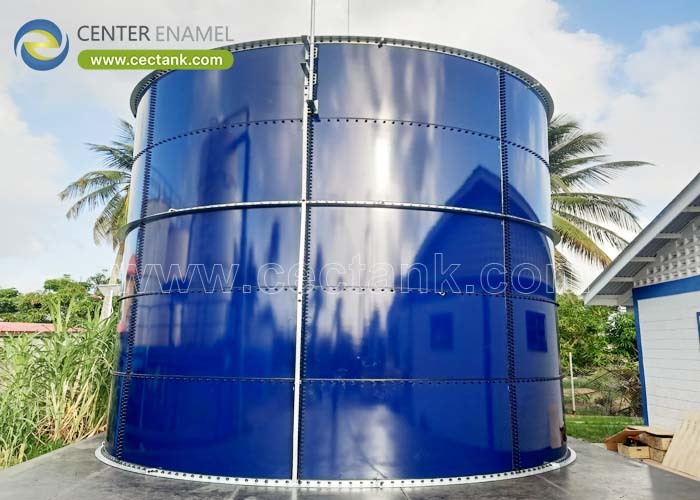

강철 탱크는 모든 산업 분야에서 물, 폐수, 연료 및 공정 액체를 저장하지만, '강철'이라는 단어는 세 가지 매우 다른 구조를 숨기고 있습니다. 선택은 용량, 부식 방지 및 현장이 건설 현장으로 유지되는 기간에 영향을 미칩니다. Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)에서 엔지니어링한 유리-강철 융합(GFS) 볼트형 탱크는 세 가지 유형 중 하나이며 부식성 용도에 가장 자주 지정됩니다.

강철 탱크란 무엇인가

강철 탱크는 강철 판으로 제작된 액체 용기로, 판이 접합되는 방식에 따라 구분됩니다. 볼트형 탱크는 개스킷 처리된 고정 패널을 사용하고, 용접형 탱크는 연속 용접을 사용하며, 공장 제작형 탱크는 현장 외부에서 제작 및 테스트된 후 배송됩니다. 접합 방식은 달성 가능한 직경, 코팅 시스템 및 현장 노동력을 결정합니다.

• 볼트형: 패널은 평평하게 배송되며 8.8 등급 볼트와 개스킷으로 조립됩니다.
• 용접형: 현장에서 연속 용접, API 650 또는 EN 14015 등급.
• 공장 제작형: 공장에서 제작 및 테스트 후 운송됩니다.
• 일반: 세 가지 모두 물, 폐기물, 연료 및 공정 용도로 사용됩니다.

주요 특징, 구성 요소 및 유형

접합 외에도 강철 탱크는 코팅 및 라이닝에 따라 다릅니다. 유리-강철 융합(GFS) 볼트형 탱크는 820-930°C에서 유리질 에나멜을 융합하여 불활성 표면을 만듭니다. 용접형 탱크는 현장 적용 코팅에 의존하며, 공장 제작형 장치는 공장 마감 처리가 되어 있습니다. 지붕은 고정형 콘부터 알루미늄 지오데식 돔, 연료용 내부 부유식 지붕까지 다양합니다.

• 코팅: 용도에 따라 GFS 에나멜, 에폭시 또는 아연 도금.
• 지붕: 제품 및 코드에 따라 콘, 돔 또는 부유식.
• 기초: 쉘 하중에 맞춰 크기가 조절된 링 월 또는 슬래브.
• 라이닝: 토양 또는 제품 요구 사항에 따라 음극 보호.

적용 분야 및 작동 조건

강철 탱크는 식수, 균등화된 폐수, 원유 및 제품유, 소방용 예비 용량, 산업 공정 액체를 저장합니다. 볼트형 GFS는 부식성 또는 모듈식 용도에 적합하며, 용접형은 40,000m³ 이상의 매우 큰 용량에 적합하며, 공장 제작형은 운송이 가능한 경우 작고 표준화된 탱크에 적합합니다.

• 물: 지붕이 있는 식수 및 공정 저장.
• 폐기물: 화학적 성질이 거친 경우 균등화 및 소화.
• 연료: 부유식 지붕이 있는 API 650 용접형.
• 화재: NFPA 22 예비 용량, 종종 용접형 또는 볼트형 GFS.

기술적 고려 사항

선택은 용량과 화학적 성질에서 시작됩니다. 볼트형 GFS는 500-40,000m³의 용량을 신속하게 설치할 수 있으며, 용접형은 최대 150,000m³까지 가능하지만 더 많은 현장 설비와 NDE가 필요합니다. 코팅은 pH, 염화물 및 온도에 따라 선택되며, 쉘은 해당되는 경우 AWWA D103-09, API 650 또는 EN 14015에 따라 계산됩니다.

• 용량: 볼트형 최대 60,000m³, 용접형 최대 150,000m³.
• 화학적 성질: pH 및 염화물로 라이닝 결정.
• 표준: 빌드에 따라 AWWA D103-09, API 650, EN 14015.
• 건설 시간: 볼트형이 가장 빠름. 용접형은 용접 및 NDE 필요.

장점 및 한계

볼트형 유리-강철 융합(GFS) 탱크는 부식에 강하고 쉽게 이동할 수 있지만, 쉘당 40,000m³로 용량이 제한됩니다. 용접형 탱크는 가장 큰 용량에 도달하지만 현장 작업이 많이 필요하고 나중에 재도장이 필요합니다. 확인해야 할 한계는 단순히 단일 쉘의 상한선과 필요한 용량이며, 이는 코팅을 논의하기 전에 유형을 결정합니다.

• 볼트형 GFS: 부식 방지, 모듈식, 빠름.
• 용접형: 최대 용량, 느림, 더 많은 현장 설비.
• 공장 제작형: 품질 마감, 운송 크기에 따라 제한됨.
• 경계: 단일 쉘 약 40,000m³ 이상, 용접형 또는 다중형 선호.

설계 매개변수

이 값들은 빌드에 관계없이 강철 탱크 사양을 구성합니다. 엔지니어는 쉘, 표면 시스템 및 접합부를 확인할 수 있으며, 이는 수압 테스트 및 검사 기록으로 전달되는 수치입니다.

비교 및 선택 가이드

세 가지 빌드는 용량, 부식 방지 및 건설 방법을 절충합니다. 유리-강철 융합(GFS) 볼트형은 부식성 모듈식 용도에 적합하며, 용접형은 매우 큰 용량에 적합하며, 공장 제작형은 작고 표준화된 탱크에 적합합니다. 표는 각 유형을 최적의 용도에 매핑합니다.

모범 사례: 선택 방법

용량과 화학적 성질을 먼저 고려한 후, 둘 다 충족하는 빌드를 과도하게 사양하지 않고 선택하십시오. 선택한 빌드에 대한 코팅 증명을 요구하고, GFS의 경우 1500V 홀리데이 테스트를 요구하십시오. Shijiazhuang Zhengzhong Technology Co., Ltd.(Center Enamel)는 계산 및 검사 파일을 발행하여 선택한 빌드를 확인할 수 있도록 합니다.

• 1단계: 용량과 액체의 부식 부하를 설정합니다.
• 2단계: 둘 다에 맞는 볼트형 GFS, 용접형 또는 공장 제작형을 선택합니다.
• 3단계: 해당 빌드에 대한 코팅 및 NDE 증명을 요구합니다.
• 4단계: 검사 패키지와 참조를 확인합니다.

'강철 탱크'는 제품이 아니라 유형입니다. 용량과 화학적 성질에 맞게 빌드를 선택하십시오: 부식성 모듈식 용도에는 볼트형 유리-강철 융합(GFS), 가장 큰 쉘에는 용접형, 작고 표준화된 탱크에는 공장 제작형을 선택하면 자산은 30-50년의 설계 수명 동안 성능을 발휘할 것입니다.

자주 묻는 질문 (FAQ)

강철 탱크의 주요 유형은 무엇입니까?

볼트형(현장에서 패널 고정), 용접형(현장 연속 용접), 공장 제작형(공장에서 제작 및 테스트). 용량, 코팅 및 현장 노동력에서 차이가 있습니다.

어떤 강철 탱크가 부식에 가장 강합니까?

유리-강철 융합(GFS) 볼트형 탱크는 820-930°C에서 융합된 유리질 에나멜이 산성 또는 연마성 서비스에서 도장된 강철보다 우수한 불활성 표면을 제공합니다.

볼트형 강철 탱크는 어느 정도 용량까지 가능합니까?

단일 GFS 볼트형 탱크는 약 20-60,000m³까지 가능하며, 용접 구조는 매우 큰 용도의 경우 약 150,000m³까지 확장됩니다.

용접형과 볼트형에 적용되는 표준은 무엇입니까?

볼트형 쉘은 AWWA D103-09(GFS의 경우 ISO 28765)을 따르며, 용접형 쉘은 API 650 또는 EN 14015를 따릅니다.

볼트형 탱크는 용접형 탱크만큼 튼튼합니까?

정격 용량에 대해서는 쉘이 동일한 방식으로 계산되고 접합부가 개스킷 처리되고 사양에 맞게 토크 처리되기 때문에 튼튼합니다. 단순히 다르게 제작될 뿐입니다.

볼트형 탱크를 나중에 이동할 수 있습니까?

예, 볼트형 GFS 탱크는 모듈식이므로 분해 및 재조립이 가능하지만, 용접형 및 공장 제작형 탱크는 경제적으로 그렇게 할 수 없습니다.
