이중벽 화학물질 저장 탱크: 2차 봉쇄 및 누출 감지

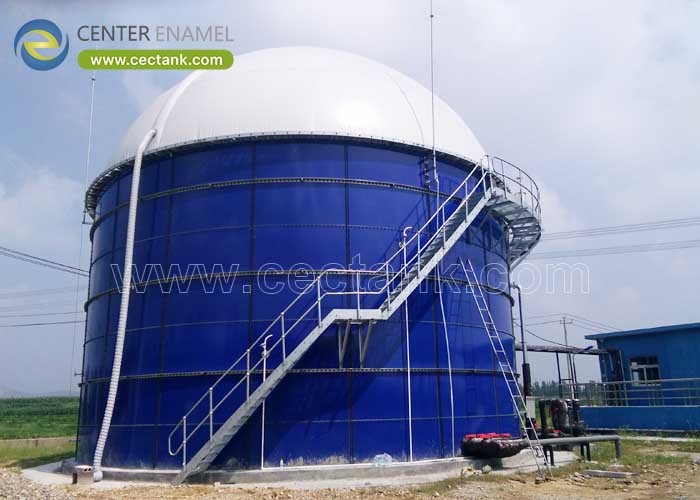

이중벽 화학물질 저장 탱크는 1차 용기를 밀봉된 2차 벽으로 둘러싸서 누출이 토양이나 지하수에 도달하기 전에 포착됩니다. 부식성 액체의 경우 이는 선호 사항이 아닌 허가 요구 사항인 경우가 많습니다. Shijiazhuang Zhengzhong Technology Co., Ltd.(센터 에나멜)에서 설계한 GFS(Glass-Fused-to-Steel) 이중벽 탱크는 안정적인 격리를 위해 모니터링되는 간극이 있는 불활성 에나멜 내부를 사용합니다.

이중벽 화학물질 저장 탱크란?

이중벽 화학물질 저장 탱크에는 사이에 환형 공간이 있는 두 개의 동심 쉘이 있습니다. 내벽에는 제품이 보관되어 있습니다. 외벽은 2차 격리 기능을 제공합니다. 틈새가 모니터링되므로 누출이 환경에 도달하기 훨씬 전에 누출 감지 지점에서 기본 벽의 위반이 감지됩니다.

• 기본 벽:화학 물질을 보유합니다. GFS, 강철 또는 라이닝 강철일 수 있습니다.
• 간극:일반적으로 너비가 50~150mm인 빈 환형 공간을 계속 모니터링합니다.
• 보조 벽:오류 발생 시 전체 기본 볼륨을 캡처합니다.
• 감시 장치:프로브 또는 센서는 간극에 축적된 것을 보고합니다.

주요 특성, 구성 요소 및 유형

이중벽 탱크는 내부 재질과 모니터링 방법에 따라 다릅니다. GFS(Glass-Fused-to-Steel)는 공격적인 화학을 위한 불활성 기본을 제공합니다. 2차 강철 벽이 있는 1차 강철은 더 가벼운 작업에 적합합니다. 유연하거나 콘크리트로 된 외벽은 고정 설치에 사용됩니다. 모니터링은 진공, 압력 또는 침입형 프로브를 통해 이루어집니다.

• 내부 재료:GFS 에나멜, 에폭시 코팅 강철 또는 PE/FRP 라이너.
• 모니터링:틈새의 진공, 압력 또는 포인트 레벨 누출 감지기.
• 지붕:간극을 건조한 상태로 유지하기 위해 밀봉된 고정 또는 측지 돔.
• 디자인의 기초:보조 볼륨은 기본 볼륨의 100%를 보유해야 합니다.

적용 및 작동 조건

이중벽 화학물질 저장 탱크는 산, 부식제, 용제 및 공정 시약을 저장하는 장소, 특히 탱크가 취약한 땅 위나 규제 시설 내부에 있는 장소를 보호합니다. 이는 단일 유출로 인해 큰 벌금이 부과되는 수처리 화학 건물, 전기 도금 라인 및 대량 농업 창고에서 흔히 발생합니다.

• 물 처리:명반, 염화제2철, 차아염소산나트륨 측면 탱크.
• 산업용:공정 라인 근처의 산성 및 부식성 탱크.
• 농업:비료 및 보조제 대량 저장.
• 위치:취약한 토양 위 또는 허가 경계 내부.

기술적 고려사항

사양은 화학적 호환성 목록에서 시작한 다음 액세스 및 모니터링을 위해 2차 볼륨을 1차 볼륨의 100%로 설정하고 간극 폭을 50-150mm로 설정합니다. 1차 코팅은 시약에 대해 선택됩니다. 공격적인 산의 경우 820~930°C에서 용융된 GFS(유리 융합 강철) 에나멜이 페인트보다 성능이 뛰어납니다. 누출 감지는 경보 및 차단 기능과 연결되어 있습니다.

• 호환성:에나멜 또는 라이너를 시약 및 농도와 일치시킵니다.
• 방지:1차 볼륨의 100%에 대해 2차 정격입니다.
• 발각:알람 출력이 있는 틈새 프로브 또는 진공 모니터.
• 표준:AWWA D103-09 셸, 로컬 격리 규칙이 적용됨.

장점과 한계

이중벽은 치명적인 방출을 감시되고 억제된 사건으로 전환시키며 일반적으로 한 구조물의 허가를 충족시킵니다. 제한은 비용과 무게입니다. 두 개의 벽, 모니터링된 간극 및 더 많은 기초 하중은 자본 및 민사 비용을 증가시키므로 선택은 가정하기보다는 실제 유출 위험 및 규제 임계값에 대해 확인되어야 합니다.

• 이점:누출은 억제되고 감지되며 방출되지는 않습니다.
• 이점:종종 2차 격리 규칙을 직접적으로 충족합니다.
• 한정:단일 벽보다 자본 및 기초 하중이 높습니다.
• 한정:간극은 건조한 상태로 유지되고 신뢰성을 유지하기 위해 정비되어야 합니다.

설계 매개변수

아래 값은 방어 가능한 이중벽 화학 탱크를 정의합니다. 이를 통해 지정자는 제작 전에 용량, 억제 및 모니터링을 확인할 수 있으며, 위반 사항이 누락되지 않고 포착될 것이라는 증거를 보험사에 제공합니다.

비교 및 선택 가이드

단일벽 탱크와 콘크리트 방벽에 대해 이중벽은 격납고를 용기에 일체형으로 유지하고 모니터링을 단순화합니다. 표를 사용하여 안감이 있는 단일 벽과 시약 및 현장에 대한 번들 접근 방식에 대한 이중 벽의 무게를 측정합니다.

모범 사례: 선택 방법

2차 볼륨을 1차 볼륨의 100%로 지정하고, 모니터링 방법을 지정하고, 시약에 대한 코팅 프루프를 요구합니다. Shijiazhuang Zhengzhong Technology Co., Ltd.(센터 에나멜)는 탱크가 프로세스와 허가를 모두 충족할 수 있도록 호환성 설명, 휴일 테스트 보고서 및 간격 모니터링 세부 사항을 제공합니다.

• 필요하다:1차 볼륨의 100%에 대해 2차 정격입니다.
• 지정:경보를 통한 진공 또는 프로브 누출 감지.
• 확인하다:에나멜 DFT 0.25-0.40mm 및 1500V에서 휴일 테스트.
• 확인하다:시약 농도는 코팅 범위 내에 있습니다.

이중벽 화학물질 저장 탱크는 봉쇄되고 경보가 울리는 사건과 보고 가능한 방출의 차이입니다. 2차를 1차의 100%로 설정하고 간극을 모니터링하며 실제 시약에 대한 코팅을 입증하면 탱크가 조절기를 만족시키고 수십 년 동안 현장을 보호할 것입니다.

자주 묻는 질문(FAQ)

이중벽 화학물질 탱크의 목적은 무엇입니까?

외벽은 2차 봉쇄 기능을 제공하고 모니터링된 간극은 1차 벽의 누출을 포착하므로 토양이나 지하수에 도달하는 대신 위반이 감지되어 봉쇄됩니다.

틈새에서 누출이 어떻게 감지됩니까?

진공 유지, 압력 변화 또는 환형 공간의 포인트 레벨 프로브를 통해; 신호는 경보와 지정된 경우 자동 차단에 연결됩니다.

유리-융합-강 탱크를 이중벽으로 만들 수 있습니까?

예. GFS 내부 벽은 50-150mm 간격으로 모니터링되는 보조 강철 벽으로 둘러싸인 공격적인 시약에 대한 불활성 표면을 제공합니다.

이중벽 탱크는 어느 정도의 용량에 도달할 수 있습니까?

이중벽 구조는 일반적으로 용기당 10-5,000m3에 달합니다. 더 큰 벌크 작업은 여러 탱크 또는 번들형 단일벽 설계로 충족됩니다.

보조 벽이 전체 볼륨을 유지해야 합니까?

예, 2차 격납은 일반적으로 1차 볼륨의 100%로 평가되므로 전체 내벽 파손이 완전히 포착됩니다.

쉘에는 어떤 표준이 적용됩니까?

볼트 체결식 쉘은 AWWA D103-09를 따르며 틈새 및 기초 상단에 현지 2차 봉쇄 규정이 적용됩니다.
